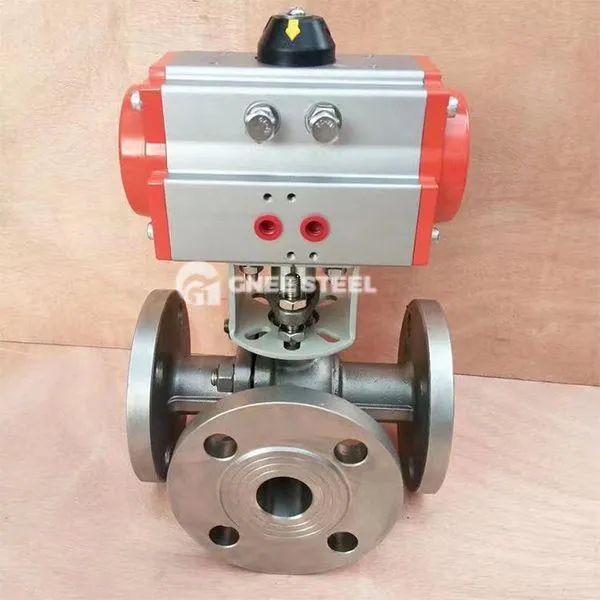

3 -suunaline mootoriga kuulventiili kirjeldus
Kolmesuunaline mootoriga kuulventiil juhib kuuli pöörlemist läbi ajami seadme (pneumaatiline\/elektriline), et saavutada kolmesuunalise vedeliku kanali ümbersuunamise, ühinemise või katkemise funktsioonid. Selle põhifunktsioonid hõlmavad järgmist:
Klapi kere struktuur:
L-tüüpi voolukanal: kahe kanali ortogonaalne lülitamine (näiteks hüdraulilise õliskeemi ümberpööramine);
T-tüüpi voolukanal: toetab kolme kanaliga seotud suhtlemist või ühe kanaliga lõiku (näiteks keemilise reaktori ümbersuunamine).
Pitseri kujundus:
Ujuv pall: keskmine rõhk surub palli klapi istme vajutamiseks, et saavutada kahesuunaline null leke (ANSI VI tase);
Kõva tihendi optimeerimine: stelliidisulami pindade tihenduspind, temperatuurikindlus kuni 550 kraadi (sobib kõrge temperatuuriga sula soolasüsteemi jaoks).
Ajamirežiim ja automaatjuhtimine
Pneumaatiline ajam:
Topelttoimeline silindr: 0. 05 sekundit kiire reageerimine, toetage kõrgsageduslikku avamist ja sulgemist (suurem või võrdne 100-ga, 000 korda elu);
Ühetoimeline silinder: kevadise lähtestamine Kui õhk on kadunud, et tagada rikkeohutus (hädaolukorra piirnõel). Elektriline ajam:
Integreeritud servomootor: toetab 4-20 MA signaali juhtimist, sobib tööstusliku automatiseerimisprotsesside jaoks;
Intelligent Sensor: klapi kere integreeritud temperatuuri\/rõhuseiremoodul (patenteeritud disain) rõhu oleku andmete tagasiside realiseerimiseks.
3 -suunaline mootoriga kuulventiili kirjeldus
|
ese |
väärtustama |
|
Tüüp |
Kuuliklapid |
|
Kohandatud tugi |
OEM, ODM |
|
Lähtekoht |
Hiina |
|
Henan |
|
|
Kaubanimi |
Gnee |
|
Mudelnumber |
Q 641- f -16 p-dn50 |
|
Rakendus |
Üld- |
|
Meediumitemperatuur |
Keskmine temperatuur |
|
Võimsus |
Pneumaatiline |
|
Meedium |
Vesi |
|
Sadamasuurus |
DN50 |
|
Struktuur |
Kontroll |
|
Kehamaterjal |
SS304 |
|
õhurõhk |
{{0}}. 3 ~ 0,8MPa |
|
keskkonnatemp |
-20~60 |
|
keskmine temp |
-20~180 |
|
keskmine rõhk |
0 ~ 4mpa |
|
tootmisstandard |
Suurbritannia ISO ANSI DIN |
3 -suunaline mootoriga kuulventiil
Rakendused
Konstruktsiooni masin: ekskavaatorite hüdrauliline ajam (L-tüüpi voolukanali lülitiõli vooluring, rõhutakistus 31,5MPa);
Keemiline protsess: reaktori sööda ümbersuunamise juhtimine (T-tüüpi voolukanal, PTFE tihendushappe ja leelise korrosiooni suhtes vastupidav);
Energy System: Maagaasitorustike mitmesuunaline rõhu reguleerimine (tulekindel sertifitseeritud kõvatihend, mis sobib 42MPa kõrgrõhu jaoks).
Ohutuse sertifikaat ja standardid
tulekindel jõudlus
ExPlosion-kindel sertifikaat: ATEX-i direktiivi sertifikaat (ohutu töö tuleohtlikus ja plahvatusohtlikus keskkonnas);
Fugiitiivsed heitkogused
