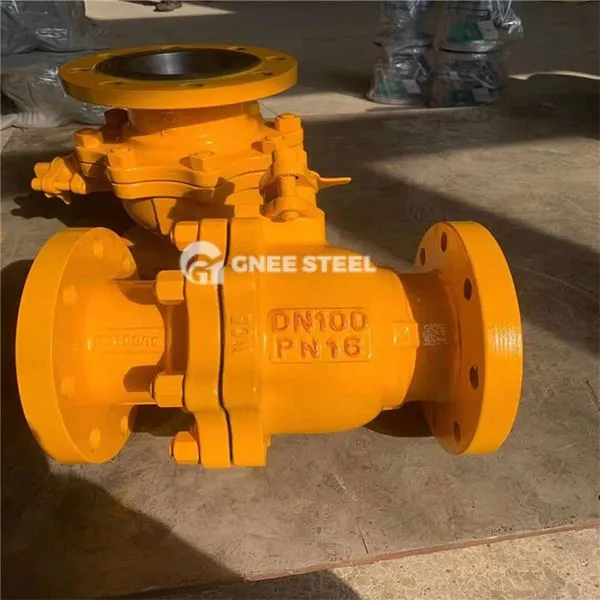

Staatiline kuulventiili kirjeldus
Antistaatiline kuulventiil on spetsiaalne klapp, mis on loodud tuleohtlike ja plahvatusohtlike söötmete jaoks, läbi ventiili varre, kuuli ja klapi korpuse, mis on seatud juhtiva seadme vahele, moodustades madala resistentsusega tee (tavaliselt nõutav takistuse väärtus<10Ω), timely export of friction-generated static charge, to avoid the risk of explosion caused by static electricity build-up.
Struktuuri kujundamine
- Staatiline elektrijuhtivuse struktuur
Juhtiv vedru + terasest kuuli komplekt: vedru ja metallpall on manustatud klapi varre ja kuuli, klapi varre ja klapi korpuse kontaktpunkti, moodustades elektrostaatilise juhtivuse tee .
Antistaatilised testinõuded: juhtiv teetakistus, mis on vähem või võrdne 10Ω all 12 V alalisvoolupinge (GB/T 12237 standard) .
- Topelt tihendussüsteem
Pehme tihendus: PTFE või tugevdatud PTFE tihendamist kasutatakse normaalses töökorras nulllekke saavutamiseks .
Kõva tihendi varundamine: Pärast tulekahju korral põleb pehme tihend välja metalli tihenduspind (E . g . roostevabast terasest) sobib automaatselt hädavajaliku pitseri moodustamiseks .
- Tuleohutuse struktuur
Alumine paigaldatud vars: vältige varre välja lendamist, kui klapikamber on ebanormaalselt survestatud, säilitades tulekahju ajal konstruktsiooni terviklikkuse .
Grafiitmetalli mähisetihend: klapi korpuse ühendamisel kasutatakse kõrge temperatuuriga tihendusmaterjali tulekahju korral .
Staatiline kuulventiilide spetsifikatsioon
Spetsifikatsioon
| Ese | Ulatus |
|---|---|
| Nominaal läbimõõt | Dn 8- dn500 (tavaline dn 15- dn300) |
| Rõhureiting | Pn 16- pn100 (või klass 150-600 lb) |
| Temperatuurivahemik | -20 kraad +300 kraadi (kõva tihend kuni 450 kraadi) |
| Sõidumeetod | Käsiraamat, ussi käik, pneumaatiline, elektriline |
Materiaalne
| Osad | Materiaalne |
|---|---|
| Klapi keha/kapott | Sepistatud teras (A216 WCB), roostevaba teras (304/316/316L), dupleksiteel (2205) |
| Pall/vars | Roostevaba teras (SUS304/316L), juhtumiga kõverdatud (suurenenud kulumiskindlus) |
| Tihendusmaterjal | Pehme tihend: PTFE/RPTFE/PEEK Kõva tihend: roostevabast terasest + volframkarbiidikate |
| Staatilised komponendid | Kevad: roostevaba teras; Juhtiv pall: vasksulam või roostevaba teras |
Tootmisstandardid ja testimisnõuded
- Projekteerimis- ja tootmisstandardid
Kodune: GB/T 12237 (naftakeemilised ventiilid), HG/T 20592 (keemiliste ääriku standardid) .
Rahvusvaheline: API 607 (tulekindluse test), API 6D (torujuhtmeklapi spetsifikatsioon) .
- Kohustuslikud testimisvahendid
Elektrostaatiline juhtivuse test: varrepallikeha takistus, mis on vähem või võrdne 10Ω all 12 V alalisvoolu . all
Tuletakistuse test: simuleerige põlemist 30 minutit (760 kraadi) vastavalt API 607 -le ja tihendi leke on pärast testi . standardset
Tihendamise test: õhu/vee rõhu tihendamise test toatemperatuuril ja kõrgel temperatuuril (GB/T 13927) .
Ravi raiskav: hapniku söötmeventiilid tuleb rangelt lasta, jääkõli, mis on väiksem või võrdne 125 mg/m² .
Staatiline kuulventiil
Eelised
- Sisemiselt ohutu
Kõrvaldage staatilise detonatsiooni oht, plahvatuskindel vastab ex d iib T4 standard .
- Hädaolukorra kaitse
Kõva tihend aktiveeritakse tulekahjus automaatselt, takistades meediumi lekitamist ja õnnetust laiendamist .
- Pikk eluiga
Kõva tihend on osakeste küürimisele vastupidav, aktiivsus on suurem kui 100, 000 korda .
- Lihtne hooldus
Moodulkujundus toetab pitserite . kiiret asendamist
Rakendused
| I tööstus | rakendused | Fungemine |
|---|---|---|
| Naftakeemia | Veeldistatud gaaside, olefiinide, benseeni jne . torustikud | Vältige plahvatusohtliku meediumi staatilist süttimist |
| Maagaasi ülekanne ja jaotus | Väravajaamad, regulaatori jaamad, hoiuruumid | Erakorraline lõik tulekahju korral toruvõrgu kaitsmiseks |
| Keemiline apteek | Lahusti kohaletoimetamine, reaktori sööt | Vältige staatilist elektrit, mis segab täpsusprotsesse |
| Raua- ja terasest metallurgia | Hapnikutorustik (tuleb lasta) | Kõrvaldage süüte ja plahvatuse riski, puhtuse kaitse |
| Kosmose | Kütuse täitmise süsteem | Topeltkaitse plahvatuse + reostuse eest |
Antistaatilised kuulventiilid läbi juhtiva struktuuri + topelt tihendamise tehnoloogia, tuleohtlik ja plahvatusohtlik meediumikontroll ohutussüdamiku üle naftakeemia, gaasi ja muudes väljades
