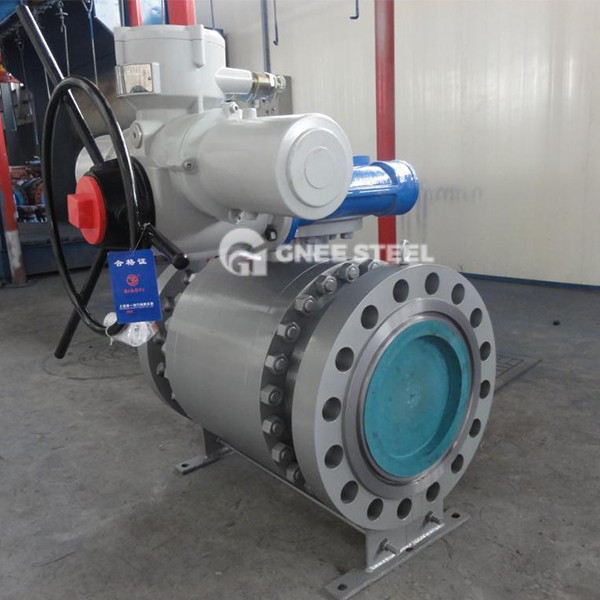

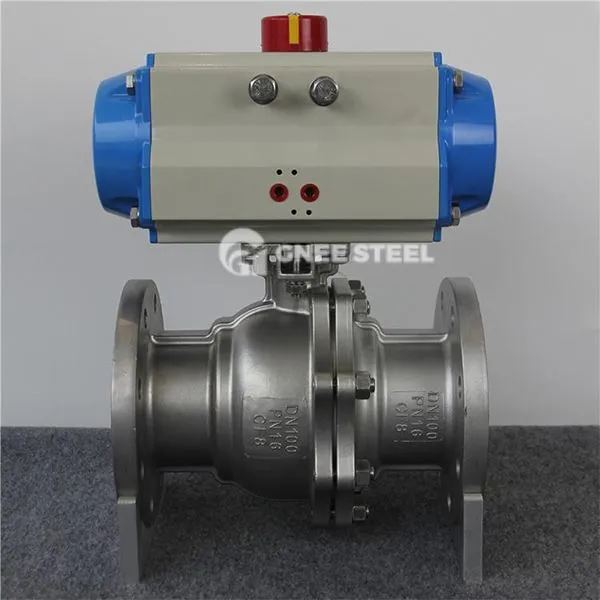

Süsinikterase kõrgsurve kuuliklapid Kirjeldus
Süsinikterase kõrgsurve kuuliklapp on peamine materjalina süsinikterasest (näiteks WCB, A105) valmistatud kuulventiil. See on mõeldud kõrgsurve töötingimuste jaoks ja see võib saavutada keskmise läbilõike või ümbersuunamise kontrolli, pöörates 90 kraadi.
Süsinikterase kõrgsurve kuuliklapid spetsifikatsioon
|
Osade peamine materjal |
|
|
Keha, kapott |
Süsinikteras/WCB/roostevaba teras |
|
Vars |
Sus 304, Sus316 |
|
Kuuli |
Süsinikteras |
|
Iste |
Ptfe |
|
Varspakend |
Ptfe |
|
Käepide |
Sus304 |
|
Suurus |
1/2 "~ 4", DN15 ~ DN100 |
|
Rõhuvahemik |
ANSI 150LB, ANSI 300LB, PN16, PN40,10K, 20k |
|
Kujundusstandard |
ASME B16.34 |
|
Näost näkku |
ASME B16.10, DIN3202 F1 |
|
Äärmuslik standard |
ASME 16.5, JIS 10K, EN1092 |
|
Testimisstandard |
API598, DIN 3230, EN12266-1 |
Süsinikterase kõrgsurve kuuliklapid laos
Funktsioonid
- High Rõhutaluvus
- LOW voolutakistuse kujundus
- kiire avamine ja sulgemine: pöörake täieliku avamise/täieliku sulgemise saavutamiseks 90 kraadi ning reageerimise aeg on alla 0,5 sekundit.
- Rõiva- ja erosioonikindlus
- Majandus: kulud on ainult 50% ~ 70% sama spetsifikatsiooni roostevabast terasest klapist.
Rakendused
Energy Transport
Nafta ja maagaasi torujuhtme väljalõige (kõrgsurve põhijuhe klassist 600);
Veeldatud maagaasi (veeldatud maagaasi) ladustamis- ja transpordisüsteem, temperatuuri kohandamine -196 kraadi.
Industriaalne protsess
Keemilise reaktori materjali juhtimine (rõhutakistus suurem kui 25 MPa);
Elektrijaama katla auru reguleerimine (kõva tihendi temperatuurikindlus 570 kraadi).
erimeedia
Hüdrosüsteem (100 MPa ülikõrge rõhuõli vooluahel);
Põletikulised ja plahvatusohtlikud gaasid nagu hapnik ja etüleen (antistaatiline struktuur).
