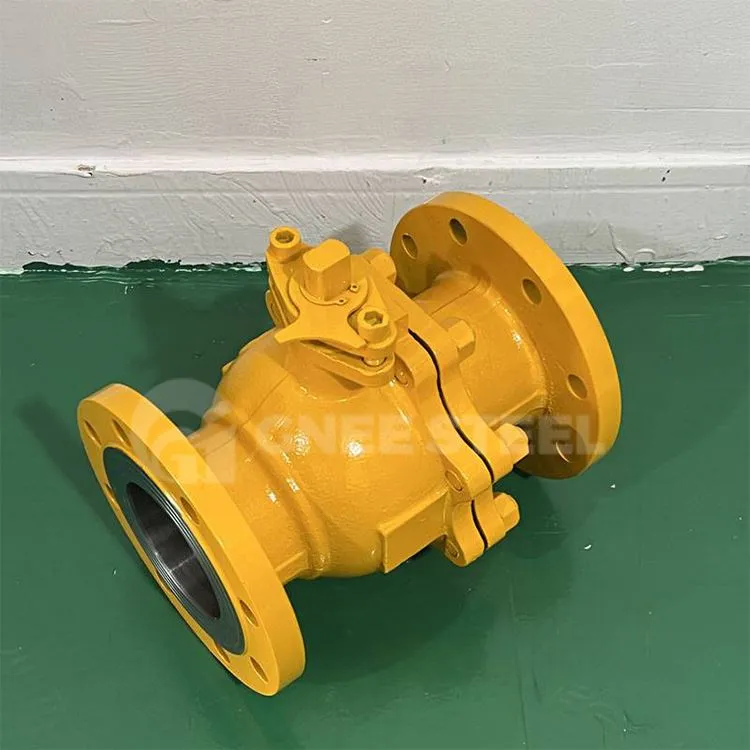

Valatud terasest ujuv kuulventiil on omamoodi ujuv kuulventiil, kuul ja iste on paarislihvitud, kuulkraani kogu tihenduspind kõik tihenduspiirkonnad on täppislihvimine. Valatud terasest ujuv kuulventiil sobib kõrge temperatuuri ja kõrgsurve vee, auru, õli, kivisöe, kiudude, paksude ja söövitavate ainete ning osakestega keskkonna jaoks. Metallist suletud kuulventiilil on ujuv kuul ja fikseeritud kuul, millel on kahte tüüpi metallist istmerõngas ja kuulkontakt, tänu istmerõnga rollile ühtlasel vedrukoormusel, nii et istmerõngas ja kuul moodustavad tihendi. Vedrukoormuse mõjul nii, et lisatihend laieneb, et realiseerida tihend klapi korpuse ja istme vahel. Vedrukoormus on piisav, et tagada istme ja kuuli vaheline usaldusväärne tihend. Madala rõhu tingimustes saab istme tihenduspinna ja kuuli vahele konstrueerida tihendusmäärde sissepritsesüsteemi.
Spetsifikatsioon
|
Suurus:
|
2" kuni 48" (DN50 kuni DN1200)
|
|
Rõhu reiting:
|
ASME 150#, 300#, 600#, 900#, 1500#, 2500#
|
|
Materjalid:
|
A105N, A182-F316 SS, A350-LF2, A350-LF6 ja F51 Duplex jne.
|
|
Istumiskohad:
|
Pehme istmega (PTFE/RPTFE/PEEK/NYLON/DEVLON) ja metallist istmega
|
|
Lõpeta ühendus:
|
Äärikuga RF/RTJ, BW, FNPT ja SW otsad
|
|
Operaator:
|
Hoob/mutrivõti, Käitav käik
|
|
Disain
|
API 6D / API 608 / BS5351 / ASME B16.34
|
|
Näost näkku
|
ASME B16.10/API 6D
|
|
Otsa äärik
|
ASME B16.5
|
|
BW lõpp
|
ASME B16.25
|
|
Katse
|
API598/API 6D
|
|
Tuleohutu test
|
API607/API6FA
|
|
Eriline
|
NACE MR-01-75
|
Ettevaatusabinõud pärast paigaldamist
1) Pakkige klapp ettevaatlikult lahti, kontrollige etikette ja silte materjalide, spetsifikatsioonide ja ajakavade alusel. Kontrollige, kas valitud klapimudel, ääriku suurus, konstruktsiooni pikkus ühildub süsteemi rõhu, temperatuuri, ühenduse ja muude tingimustega.
2) Kontrollige, kas klapi sisemus on puhas, selles pole võõrkehi ega ohtlikku korrosiooni, kui jah, puhastage see enne paigaldamist.
3) Käsiratast ja veomehhanismi ei ole lubatud kasutada tõstmiseks.
4) Pärast ventiili paigaldamist puhastage torujuhe veega, et eemaldada paigaldamise ajal sisse sattunud praht, et vältida tihenduspinna kriimustamist.
5) Kui tööruum seda võimaldab, võib kuulventiili paigaldada torustikule igas suunas.
