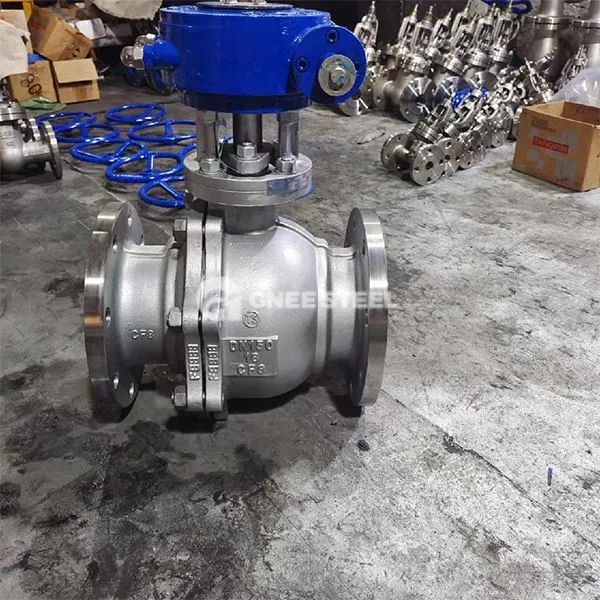

Täispuhuv ujuv kuulventiili kirjeldus
Täispuuritud ujuv kuulventiil on klapp, mille voolukanali läbimõõt on kooskõlas toru sisemise läbimõõduga. Pall on tihedalt suletud keskkonna ujuva rõhuga, et saavutada kahesuunaline tihendus ja madala voolukindluse juhtimine. See sobib täielike avatud/suletud tingimuste jaoks naftakeemia, energia ja jõu valdkonnas.
Materjal ja ühendusvorm:
Klapi korp on valmistatud süsinikterasest, roostevabast terasest (näiteks F304/F316) või dupleksiterasest sepistamisest, rõhutakistuse tasemega, mis hõlmab klassi 150 ~ 600 (PN20 ~ PN110), ja rakendatav temperatuurivahemik -50 kraad ~ 180 kraadi;
Mainstream -ühenduse meetod on äärikuühendus (en 1092-1, ASME B16.5 standardid) ja mõned mudelid toetavad pistikupesa keevitamist või klambri paigaldamist.
Key konstruktsioonidisain:
8. Keskmine rõhk surub palli väljalaskeklapi istmele ja tihendusrõhu suhe suureneb rõhu tõusuga;
tulekindel turvastruktuur: Pärast pehme tihendusventiili istme põlemist moodustavad pall ja metallhuule metallist metallise sekundaarse tihendi, mis vastab API 607 neljanda väljaande standardile;
AnTi-staatiline disain: palli ja klapi varre vahele paigaldatakse sisseehitatud vedru, et viia klapi korpusest staatiline elektrienergia läbi, et vältida tuleohtliku meediumite plahvatuse riski.
Täispuur ujuv kuulventiili spetsifikatsioon
|
Rakendus |
Üld- |
|
Garantii |
1 aasta |
|
Lähtekoht |
Henan Hiina |
|
Võimsus |
Hüdrauliline |
|
Meediumi temperatuur |
Madal temperatuur, keskmine temperatuur, normaalne temperatuur |
|
Kaubanimi |
Gnee |
|
Struktuur |
Kontroll |
|
Meedium |
Gaas |
|
Kohandatud tugi |
OEM, ODM |
|
Tootenimi |
Hüdrauliline juhtventiil |
|
Kehamaterjal |
Hall raua /kõrgtugev raud |
|
Vahend |
Vee naftagaas |
|
Suurus |
Kohandatud suurus |
|
Sertifikaat |
CE ISO |
|
Pakkimine |
Puitkast |
|
Moq |
2tk |
|
Värvus |
Kohandatud värv |
|
OEM |
OREM -teenused pakuvad |
Eelised ja võrdlus
| Tingimused | Täispuhuv ujuv kuulventiil | Vähendatud puuga ujuv kuulventiil |
|---|---|---|
| Voolutakistuse omadused | Voolukanalil on sama läbimõõt kui torujuhtmega ja rõhu languse kadu saab eirata (sobib sigade toiminguteks) | Voolukanal väheneb ja rõhu langus suureneb 20%~ 30% |
| Kaalu ja kulud | Klapi korpus on raske ja sobib kõrge puhtuse keskkonna jaoks (näiteks vesi, aur) | 30% heledam, sobib söötmetele, mis sisaldavad osakesi või viskoosseid söötmeid (näiteks toornafta, muda) |
| Performance | Kahesuunaline tihendamine (lekketase kuni ASI VI-klassi), elastne klapi iste eelnevalt survestatud disain, et kompenseerida kulumist | Peamiselt ühesuunaline pitser võib pikaajaline kasutamine põhjustada osakeste kulumise tõttu lekkeid |
Gnee täispuhuv ujuv kuulventiil
