1. põhimääratlus

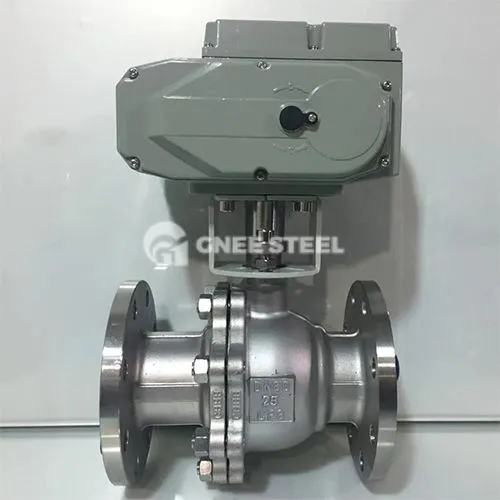

Täis läbimõõduga ujuv kuulventiil on omamoodi klapp, mille ava- ja sulgemisosad on kuuliga, palli läbimõõt on täpselt sama, mis torujuhtme siseläbimõõt, mis on piiratud spetsiaalsesse ujuvpalliklappide kategooriasse ja mida kasutatakse peamiselt torustikusüsteemides, mis vajavad madalat voolukindlust ja täielikku voolu.
Põhifunktsioonid:
Läbi augu ilma redutseerimiseta: kera kanali läbimõõt on võrdne torujuhtme sisemise läbimõõduga, vähendades keskmise voolutakistuse ja takistades rõhu languse kadu.
Ujuv struktuur: kera saab keskmise rõhu all liikuda väljalaskeava otsa ja rõhk-tihe tihenduspind saavutab kahesuunalise tihenemise.
2. struktuur ja tihendusmehhanism
Struktuuri kompositsioon:
Ujuv pall: ventiili varrega ajendatud 90 kraadi pöörlemiseks avamise ja sulgemise saavutamiseks ei ole pall klapi korpuses fikseeritud ja seda saab telgselt nihutada mööda torustikku.
Kahekordse istme tihendusrõngas: iga sisse- ja väljalaskeava otsad on varustatud vastupidava istmega (nt PTFE, metallist kõva tihendusmaterjal), mis ümbritseb palli läbi kevadise eelkoort.
Laagri- ja tihenduskomplekt: kõrgsurvemudelid on palli toetamiseks varustatud täiendavate laagritega, O-rõngastega hõõrdumise vähendamiseks ja tihendamise suurendamiseks.
Pitseerimispõhimõte:
Lõpetuse korral surub keskmine rõhk palli liikuma väljalaskeava poole, mis koos eelkoormusega loob lekke vältimiseks kõrge tihendiga spetsiifilise rõhu.
Täis läbimõõduga disain, mis on tingitud läbitavast august ilma kokkutõmbumiseta, nõuab klapi istme suuremat koormust, mis nõuab ülitugevate tihendusmaterjalide (näiteks parapolüfenüleeni ppl, metalli kõva tihendi) kasutamist.
3. rakenduse stseen
Rakendatav meedia:
Õli, maagaas, vesi ja muud mittekorsiivsed söötmed, samuti mõned keemilised vedelikud (mis tuleb sobitada vastavalt tihendusmaterjalile)
Tüüpilised alad:
Pikamaatorustik: täisvoolu disain tagab transpordi tõhususe ja vähendab energiatarbimist.
Keemiatehas: kõrgsurvesüsteemid (näiteks sünteetilised reaktorid) vajavad stseeni kahesuunalist tihendamist ja temperatuurikindlust (vähem kui 550 kraadi).
Energiaseadmed: soojuselektrijaamade aurutorustikud, veeldatud maagaasi madala temperatuuriga ladustamis- ja transpordisüsteemid.
4. peamised mõõtmed
