Täielikult keevitatud kuulventiili kirjeldus
Täielikult keevitatud kuulventiil on suure jõudlusega ventiil, milles on kõik keevitusega ühendatud osad, selle keha võtab vastu integreeritud keevitatud struktuuri, puudub paljastatud keermed ega äärikud, välistades välise lekke riski ning selle põhifunktsioon on torujuhtmevedelike avamise ja sulgemise kontrollimine.
Struktuurilised komponendid
- Klapi korpus: keevitatud terasest torust tervikuna, et tagada konstruktsiooni terviklikkus ja tihendamine.
- Pall: südamiku ava- ja sulgemiskomponendid, peegli poleerimise pind hõõrdumise vähendamiseks.
- Klapi iste: tavaliselt metall ja polümeer (näiteks PTFE) komposiit tihendusrõngas koos vedruga, et parandada tihendi kohanemisvõimet.
- Vars: topelt O-rõnga tihend, ühendades juhi kuuliga, pöörates 90 kraadi töö ajal avamiseks ja sulgemiseks.
- Lisakomponendid: piirajad, tihendid, vedrukomponendid, staatilised seadmed jne.
tavaliselt kasutatavad materjalid
- Klapi korpus: süsinikteras (ST37, a 106- b), roostevaba teras (304/316).
- Pall: roostevabast terasest 304/316, osa pinna nikliplaatidest, et suurendada korrosioonikindlust.
- Klapi iste: metallmaatriks inkrusteeritud PTFE, RTFE, nailon ja muud polümeeri tihendusmaterjalid.
- Klapi vars ja laager: sulami materjal + PTFE katmine koos ise määrdumisvõimega.
Täielikult keevitatud kuulventiili spetsifikatsioon
- Nominaalne läbimõõt: väikeste ja keskmise läbimõõduga suure läbimõõduga torujuhtmete katmine, tavaliselt DN 50- DN1200.
- Nominaalne rõhk: kuni 42MPa, kohanege kõrgsurvekeskkonnaga.
- Ühendus: kogu keedetud struktuur, ilma ääriku või keermestatud liideseta.
- Kohaldatav temperatuur: -196 kraad -+550 kraad (sõltuvalt tihendusmaterjalist).
- Sõidurežiim: käsitsi, elektriline, pneumaatiline, hüdrauliline, tugi automatiseerimise kaugjuhtimine.
Tulemuslikkuse eelised
- LEAKE KOHTA: Integreeritud keevitatud struktuur välistab välised lekkepunktid, mis sobivad tuleohtlike ja plahvatusohtlike söötmete jaoks.
- Usaldusväärne tihendus: metalli- ja polümeeride komposiitventiili iste võib kohaneda rõhu ja temperatuurimuutustega, säilitades pikaajalise tiheduse.
- Korrosioon ja kulumiskindlus: roostevabast terasest pall ja karbiidi klapi iste tööstusaega pikendamiseks, kohaneda osakesi sisaldavate söötmetega.
- Paindlik töö: 90 -kraadise pöörde avamine ja sulgemine, madal pöördemoment, kiire reageerimise tugi ja automatiseerimise juhtimine.
- Tuleohutus: tulekahjus sisalduv grafiidi tihend ja metalli tihendamise struktuur võivad tihendit siiski säilitada.
Rakenduste tööstus
- Energiatööstus: nafta, maagaasi pikamaatorustikud ja kaevupead, söe gaasistamise/vedeldamise projektid.
- Keemiatööstus: tugeva söövitava meediumi (näiteks happe, leelise) transpordikontroll.
- Munitsipaal- ja keskkonnakaitse: torude küttevõrk, reoveepuhastussüsteem.
- Võimsus ja metallurgia: kõrge temperatuuriga aurutorustik, tööstuslik gaasiülekanne.

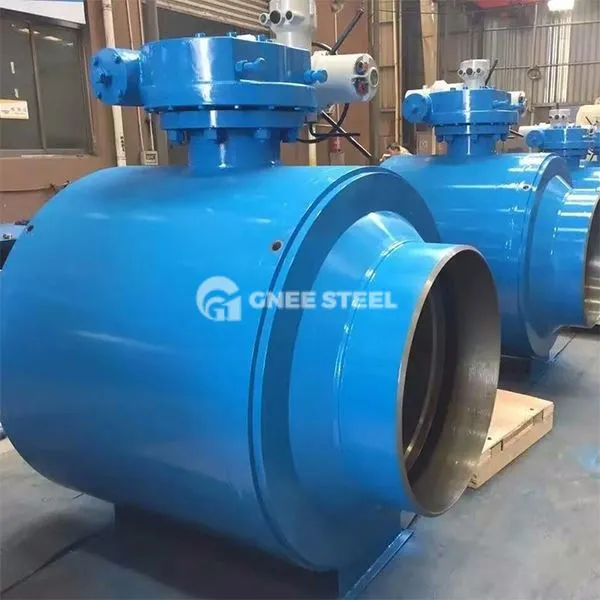

Gnee täielikult keevitatud kuulventiil
