Kõrgsurve krüogeense kuulventiili avamise ja sulgemise osa on pall, mis kasutab palli avamise ja sulgemise eesmärgi saavutamiseks 90 kraadi ümber klapivarre telje pöörlemiseks. Kõrgsurve krüogeensel kuulventiilil on kahesuunaline tihend, hea tihendusvõime, madal voolutakistus, kompaktne struktuur, lihtne kasutada ja nii edasi. Torujuhet kasutatakse peamiselt kandja voolu katkestamiseks, jaotamiseks ja suuna muutmiseks, mis on kujundatud kuulventiili "V"-kujulise avana, millel on ka hea voolu reguleerimise funktsioon.
Kõrge temperatuuriga madala temperatuuriga kuulventiilidel on topeltpesad, klapi õõnsus moodustab klapi sulgemisel suletud ruumi, et vältida kõrge temperatuuriga madala temperatuuriga kuulventiilide ülerõhku klapiõõnes, on tavaliselt järgmised kaks võimalust kasutatakse ventiili õõnsuse rõhualandusfunktsiooni saavutamiseks: ① pallis, mis on teel rõhuvabastusavade avamiseks, rõhu vähendamise suund rõhuvabastusava avamises rõhuvabastusavade küljel; ② läbi rõhualandusklapi istme konstruktsiooni, et realiseerida ventiili õõnsuse rõhu vähendamine, võib kaitseklapi suund olla ülesvoolu istme suund või allavoolu istme suund. Rõhu vähendamise suund võib olla kas ülesvoolu istme suunas või allavoolu istme suunas. Krüogeensete kuulventiilide puhul, mille sfääris on rõhualandusavad, on võimatu täita kahesuunalise tihenduse nõudeid ja ühesuunalist tihendamist saab teostada ainult siis, kui klapp on suletud, klapi survelaagri (tihendi) suund on rõhu vähendamise suunaga vastupidine, seega tuleks paigaldussuuna määramiseks sulgeda krüogeensed kuulventiilid vastavalt survelaagri suuna suunale. Lisaks on krüogeensel kuulventiilil pikendatud kapoti struktuur koos tilgakettaga.
krüogeense kuulventiili spetsifikatsioon
Suurus: 2"-24"
Materjal: roostevaba teras, CF8, CF8M, CF3, CF3M, 304, 316, 304L, 316L, WCB, LCC
Istme materjal: kaaspõhine sulam, Ni-baassulam, volframkarbiid ja kroomkarbiid
Rõhk: PN16-PN110, 150 LB-600LB
Saadaval Ühendus: äärikuga, SW, BW, klambriga
Port: täisport / vähendatud port
Kasutamine: manuaalne, pneumaatiline, elektriline
Sobiv keskkond: raskete osakeste kandja, söövitav keskkond
Kasutusalad: naftakeemiatööstus, naftaväljad, metallurgia, kivisöe keemiatööstus, elektrijaam, päikeseenergia tööstus, paberitööstus, farmaatsiatööstus, kaevandustööstus jne
Disaini standard: API 6D
Kontrollimine ja testimine: API 598

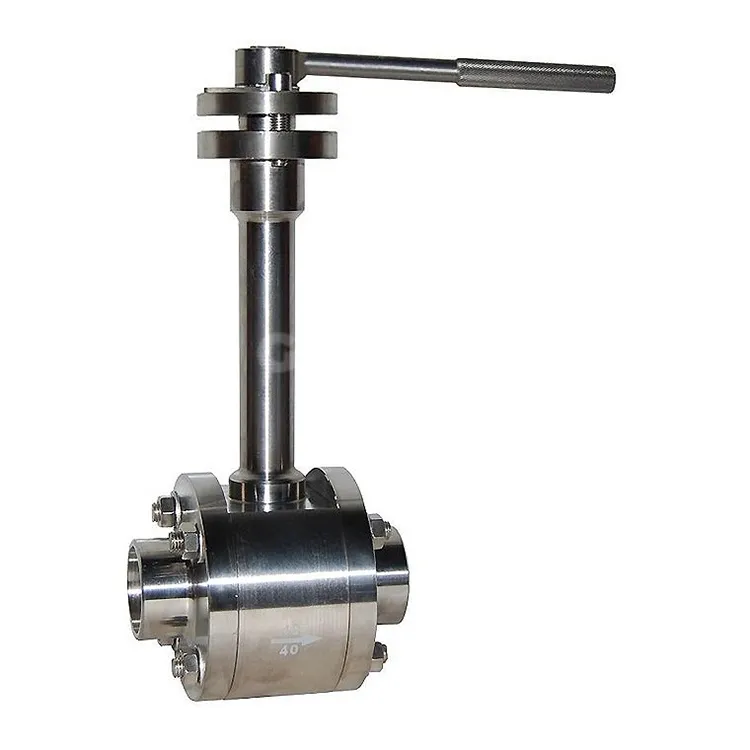

kõrgsurve krüogeenne kuulventiil
