tööstuslikud kuuliklapid kirjeldus
Tööstuslik kuuliklapp on klapp, mille ava- ja sulgemisosa on pall. Ventiili vars ajab palli pöörlema 90 kraadi ümber telje, et saavutada vedeliku sisselülitamine. See sobib selliste tööstusstsenaariumide jaoks nagu nafta, keemiatööstus ja võim. Selle põhistruktuur sisaldab:
Klapi korp: tavaliselt valmistatud süsinikteras (WCB), roostevabast terasest (3 0 4\/316L) või sepistatud terasest, rõhuvahemikuga 1,6 ~ 42,0MPa ja rakendatav temperatuur -196 kraad ~ 650 kraadi;
Pall: ujuv või fikseeritud disain, peegelpind (RA on 0 vähem või võrdne. 4 μm) ja täisteterjali mudeli voolutakistuse koefitsient on nulli lähedal;
Tihenduskomponendid:
Pehme tihend: PTFE, ppl ja muud materjalid, lekketase kuni VI -ni (leke<100ppm);
Kõva tihend: stelliidisulami pinnad, kõrge temperatuuri, kõrge rõhu ja osakeste sisaldava söötme suhtes vastupidav.
Klassifikatsioon ja valik
Klassifitseerimine struktuuri järgi:
Flokeeriv kuulventiil
Fiksiga kuulventiil: dn 50- DN1200, toetab kõrgrõhku (pn 64- pn420) ja suure läbimõõduga torustikke.
Klassifitseerimine funktsiooni järgi:
täis-astme kuuliklapp: voolukanal on võrdne torujuhtme läbimõõduga ja rõhukadu saab ignoreerida;
Three-Way Ball klapp: realiseerige keskmise ümbersuunamise, ühinemise ja voolu suuna lülitumist.
valimisparameetrid:
Medium omadused
Tingimused
tööstuslike kuuliklapide spetsifikatsioon
|
Tootenimi |
Roostevabast terasest tööstuse kuulventiil |
|||
|
Suurus |
DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 |
|||
|
Ühenduse lõpp |
Niit, äärik, naine |
|||
|
Sertifikaadid |
CE, BV, FDA, SGS jne |
|||
|
Tihend |
Ptfe |
|||
|
Operatsiooni viis |
Käsitsi pneumaatiline ja elektriline ajam |
|||
|
Maksimaalne temperatuur |
16 baar |
|||
|
Töötemperatuur |
-10 'c kuni +120' c |
|||
|
Lähteriik |
Wenzhou, Zhejiang |
|||
|
Saatmisviis |
Ekspress, õhku või mere ääres, kliendi taotlusena |
|||
|
Rakendusala |
Piimatoode, toit, õlu, jook, apteek, kosmeetika, vesi jne |
|||

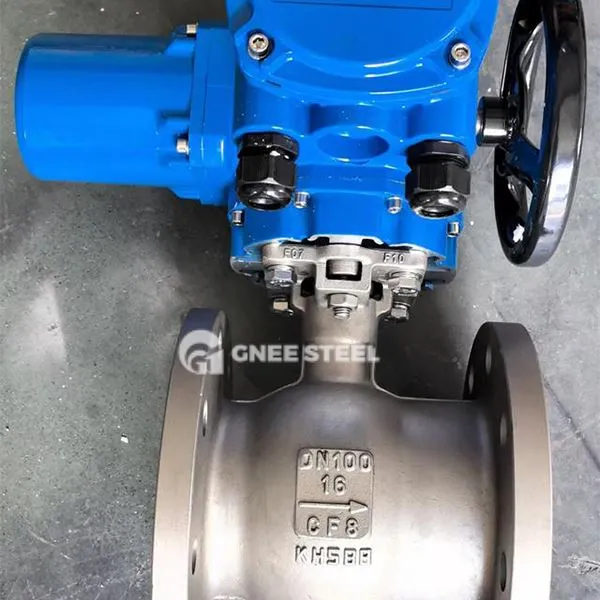

tööstuslikud kuuliklapid
Eelised
LOW voolutakistus pikkune elu: kõva suletud kuulventiili avamine ja sulgemine on suurem kui 100, 000 korda ja pehme suletud mudel on suurem kui 50, {000 korda; VersiTility: toetab mitmeid juhtimisvajadusi, näiteks lõikamine, reguleerimine ja jaotamine.
Rakendused
PEPROCEMILIS: nafta- ja gaasitorustikkude erakorraline lõikamine alla 600; Poweri süsteem Keskkonna veetöötlus: tahkete osakeste sisaldavate söötmete, näiteks kanalisatsiooni ja läga kontroll; Pharmaceuticals ja toit: sanitaarkuuli ventiilid sobivad steriilsete torujuhtmete jaoks (kiirinstallide liidesed).
