Madala temperatuuriga kuuliklapid Kirjeldus
Krüogeenne kuulventiil on klapp, mis on spetsiaalselt loodud -40 ülimadalate temperatuurikeskkonna jaoks kuni -196 kraadi. See mõistab palli pöörlemisega keskkonna ava- ja sulgemis- ja voolujuhtimist. See sobib hõlpsasti gaasifitseeritud madala temperatuuriga söötme, näiteks veeldatud maagaasi (veeldatud maagaasi), vedela hapniku, vedela lämmastiku jms kohaletoimetamissüsteemi jaoks.
Tuumastruktuur
Klapi korpus ja pall:
Klapi korpuse materjal: roostevaba teras (316L), sepistatud teras (WCB) või sulamiratas, mida töödeldi krüogeenselt, et suurendada madala temperatuuriga sitkust.
Kuuli kujundus: ujuv pall (väike läbimõõt) või fikseeritud pall (suur läbimõõt/kõrgrõhk), pinnale kinnitatud kõva sulamiga, et parandada kulumiskindlust.
Tihendussüsteem:
Pehme tihend: polütetrafluoroetüleeni (PTFE) või tugevdatud grafiidi tihendi rõngas, saavutades nulllekke -196 kraadi (ANSI VI klass).
Kõva tihendiga: metallist metalli tihendi (näiteks kroom-molübdeeniteras + volframkarbiid), vastupidav kõrgsurve erinevusele ja osakeste erosioonile.
Rõhu leevendamine ja gaasistamisevastane disain:
Springiga eelneva klapi iste: vedrujõudu kasutatakse tihenduspinna hoidmiseks tihedas kontaktis, takistades söötme gaasistamist ja laienemist ning põhjustades ventiiliõõnsuse rõhu järsku suurenemist.
VALVE õõnsuse rõhu reljeefiauk
Madala temperatuuriga kuuliklapide spetsifikatsioon
|
Rakendus
|
nafta ja gaas
|
|
Sadamasuurus
|
Dn 10- dn2000
|
|
Garantii
|
24 kuud
|
|
Lähtekoht
|
Henan, Hiina
|
|
Mudelnumber
|
Wbv -18
|
|
Võimsus
|
Elektriline, pneumaatiline, käsitsi, hüdrauliline
|
|
Meediumitemperatuur
|
Kõrge temperatuur, madal temperatuur, keskmine temperatuur, normaalne temperatuur
|
|
Kaubanimi
|
Gnee
|
|
Struktuur
|
Kuuli
|
|
Meedium
|
gaas, õli jne.
|
|
Kohandatud tugi
|
OEM, ODM, OBM
|
|
Kehamaterjal
|
WCB süsinikteras, CF8/CF8M roostevabast terasest või sulami teras
|
|
Pallimaterjal
|
Roostevaba teras, sulamiraras
|
|
Varsmaterjal
|
Roostevaba teras
|
|
Istmematerjal
|
PTFE või metallitihend stelliidiga, volframkarbiid
|
|
Lõppühendus
|
Butt Weld, pistikupesa keevisõmblus
|
|
Kujundusstandard
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Sertifikaadid
|
API 6D, API 607, API 598, ANSI/ASME B16.34 jne
|
|
Moq
|
5 ühik
|

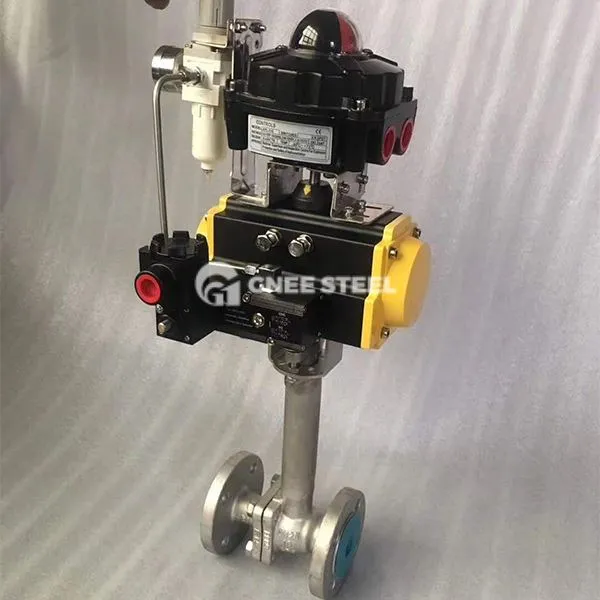

Madala temperatuuriga kuuliklapid
Eelised
ULTRA-LOW temperatuuri kohanemisvõime:
Klapi korpust ja tihendusmaterjale on spetsiaalselt töödeldud, et säilitada stabiilne jõudlus -196 kraadi korral ilma rabeda lõhenemise ohtu.
kõrge tihendamise usaldusväärsus:
Topelt tihenduskonstruktsioon (pehme tihend + kõva tihedus) ja kevadise eelkoormus tagavad nulllekke äärmuslikul temperatuuril.
korrosiooniresistentsus ja kõrgrõhutakistus:
Sepistatud terasklapi korpus talub kõrget rõhku, mis on suurem kui PN1 0. 0mpa ja roostevabast terasest materjal on vastupidav söövitavatele söötmetele nagu happe ja leelise.
Low vedeliku takistus:
Täis läbimõõduga kujundus vähendab rõhu langust ja sobib suure vooluga madala temperatuuriga keskmise transportimiseks.
