Metallist istuv kuuliklapi kirjeldus
Metallist istuv trunnikuuliklapp on klapp, mis kasutab metallist metallist kõva tihendi struktuuri .. Kuul fikseeritakse klapi korpuses läbi ülemise ja alumise laagri ning klapi vars ajab palli pöörlema 90 kraadi pöörlemiseks, et saavutada vedeliku juhtimise. tuumakomponendid: tuumakomponendid:::
Valve Body: valmistatud valamisest või sepistamisest, tugeva rõhutakistusega (tavalised materjalid nagu WCB, roostevabast terasest sulam);
Fiksiga pall: integreeritud valamine/sepistamine, pinna karastatud (näiteks pritsitud keraamiline, tsementeeritud karbiidi), karedus võib jõuda HRC60 -ni või kõrgemale;
Metal klapi iste: moodustab kuuliga tihenduspaari, materjal sobib kuuliga (näiteks roostevabast terasest + tsementeeritud karbiidiga) ja tihenduspinna karedus on väiksem kui RA0,2 või võrdne;
Valve STEM: ühendab ajami ja kuuli pöördemomendi edastamiseks;
SPRING PRELOAD SÜSTEEM: kompenseerib automaatselt tihenduspinna kulumist, et tagada pikaajaline tihendamine .
Põhieelised ja omadused
Kohanemisvõime ekstreemsete töötingimustega
temperatuurivahemik : - 196 kraadi kuni 650 kraadi (ainult pehme tihendi klapp -20 kraad ~ 180 kraad);
rõhutakistus : kuni klassi 2500 (PN420), mis sobib kõrgsurve auru- ja maagaasitorustiku jaoks;
korrosioon/kulumiskindlus : sobib keskmise osakeste (näiteks läga, tuhk), anti-libisemise kaudu läbi karbiidi tihendamise pinna ja isepuhastuva kujunduse .
Pitseerimise usaldusväärsus
Metalli kõva tihendil ei ole kõrge temperatuuri ja kõrgrõhu korral vananemise ja deformatsiooni oht ning lekkekiirus on palju madalam kui pehmete tihendite oma;
Kahesuunaline tihendamine : topeltklapi istme kujundus toetab keskkonna kahesuunalist voolu ilma paigaldussuuna piiranguteta .
Pikk eluiga ja madala hooldusega
Kulumiskindel disain laiendab kasutusaega ja vähendab seisaku hoolduse sagedust;
Moodulkonstruktsioon hõlbustab tihendite . kiiret asendamist
Metallist istuv kuuli klapi spetsifikatsioon
|
ese |
ventiil |
|
Rakendus |
Tööstuslik kasutamine, veetööstus, leibkonna kasutamine |
|
Sadamasuurus |
Dn 10- dn1000 |
|
Garantii |
24 kuu |
|
Lähtekoht |
Hiina |
|
Henan |
|
|
Võimsus |
Käsitsi, elektriline, pneumaatiline, hüdrauliline |
|
Meediumitemperatuur |
Madal temperatuur/kõrge temperatuur/normaalne temperatuur/söödetemperatuur |
|
Kaubanimi |
Gnee |
|
Struktuur |
Kuuli |
|
Meedium |
Gaas, õli, vesi, aur |
|
Kohandatud tugi |
OEM, ODM, OBM |
|
Tarneaeg |
7-15 päevad |
|
Kate |
Kohandatud |
|
Klapi korpus |
Sepistatud keevitus |
|
Kehamaterjal |
304, 304L, 316L |
|
Moq |
10 |
|
Sadamasuurused |
Täispuhumine ja vähendatud töid |
|
Disain ja tootmine |
BS6364, MESC SPE77/200, JB/T7749 |
|
Tuleohutu kujundus |
API607, API 6FA |

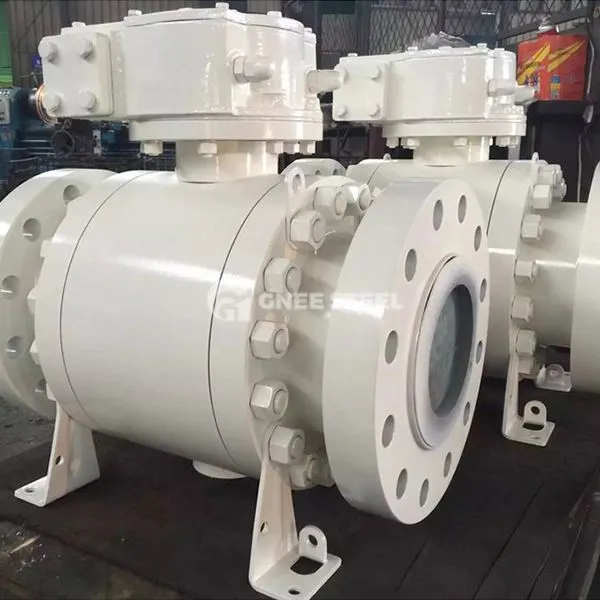

Metallist istuv kuuliklapp
Rakendused
| I tööstus | Rakendused | Fnction |
|---|---|---|
| Nafta ja gaas | Toornafta transport, kõrgsurvega maagaasitorustikud | Segmenteeritud piir-/voolu reguleerimine, et tagada pikamaatorustiku ohutus |
| Cheemiline tööstus | Söövitavad söötmed (hape, leelise), kõrge temperatuuriga reaktor | Korrosioonikindla voolu pealtkuulamine, et vältida lekkeid põhjustatud ohutusõnnetusi |
| Elektrienergia | Kõrge temperatuuriga aurusüsteemid (katlad, turbiinid) | Talub auru üle 540 kraadi, stabiilse ava ja sulgemise |
| Metallurgia/kaevandamine | Lägade ja tolmu juhtimissüsteem | Vastutage osakeste kulumisele ja hoidke pidevat tootmist |
Metallist istuvad trunnioonpalliventiilid, mille kolm peamist omadusi on äärmuslikud töötingimused, nulllekke pitser ja pikk kasutusaja, vastutavad järgmised võtmevaldkondades nagu energia- ja keemiatööstus:
① Ohutusgarantii: kõrvaldage kõrgtemperatuuri ja kõrgsurvekeskkonna lekke oht;
② Tootmise järjepidevus: vähendab tootmisvõimsuse kaotust, mis on põhjustatud seisakuid;
③ Kulude optimeerimine: vähendage hooldussagedust ja varuosade tarbimist
