Toodete kirjeldus
Mootoriga kuulventiilid on tööstusautomaatika juhtimissüsteemides üliolulised ajamid. Need ventiilid töötavad klapiketta pööramisega ümber varre telje. Klapipesa ava muutus on otseselt võrdeline klapiketta liikumisega. Neid kasutatakse peamiselt torujuhtme keskkonna väljalülitamiseks või ühendamiseks ning neid saab kasutada ka vedeliku reguleerimiseks ja juhtimiseks. Mootoriga kuulventiilid on teatud tüüpi torujuhtme survekomponent, mida kasutatakse tööstusautomaatika protsesside juhtimiseks.
Spetsifikatsioon
| Lõpeta ühendus | BSP, NPT, pistikupesa keevitus |
| Korpuse materjal | Roostevaba teras |
| Istme materjal | Süsiniktäidisega tugevdatud PTFE |
| Suurus | 1/2" (DN15), 3/4" (DN20), 1" (DN25), 1 1/4" (DN32), 1 1/2" (DN40), 2" (DN50) ) |
| Disain | 3 osa, täispuur, emane x emane |
| Tööstus / Heakskiidud | Üldine / Tööstus / Protsess |
| Temperatuuri vahemik | -20 kraadist 200 kraadini |
| Surve | Kuni: 2000 PSI |
| Täiturmehhanism | HQ elektriline ajam |
| Täiturmehhanismi pinged | 24V DC, 24V AC, 110V AC, 230V AC |
| Täiturmehhanismi omadused | Sisse/väljas, käsitsi ületamine, piirlülitid, optiline indikaator |

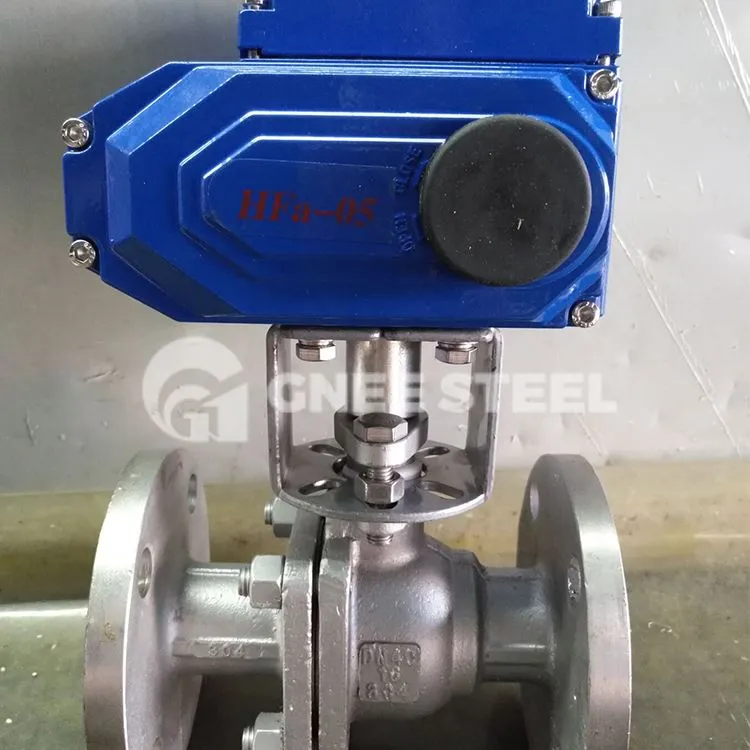

mootoriga kuulventiil
Elektrilise kuulventiili tööpõhimõte:
Elektrilise kuulventiili tööpõhimõte hõlmab 90-kraadi pööramist. Pistiku korpus on kera, mille piki selle telge on ringikujuline läbiv ava või kanal. Torujuhtmetes kasutatakse elektrilisi kuulventiile peamiselt keskkonna katkestamiseks, jaotamiseks ja voolu suuna muutmiseks. Need suudavad saavutada tiheda tihendi vaid 90-kraadise pöörde ja väikese pöördemomendiga. Elektriline kuulventiil ühendab pistik-tüüpi kuulventiili elektrilise ajamiga. Kuulkraani korpuse struktuuril on 90-kraadi pöörlev südamik, samas kui elektriline täiturmehhanism kasutab standardset sisendsignaali 0-10 milliamprit. Mootorikoost käitab käigukasti ja tiguülekannet, et tekitada pöörlemismomenti, koos lülituskastiga klapi reguleerimiseks. Selle tööd juhivad peamiselt vool ja reguleerimistoimingud.
