Toodete kirjeldus

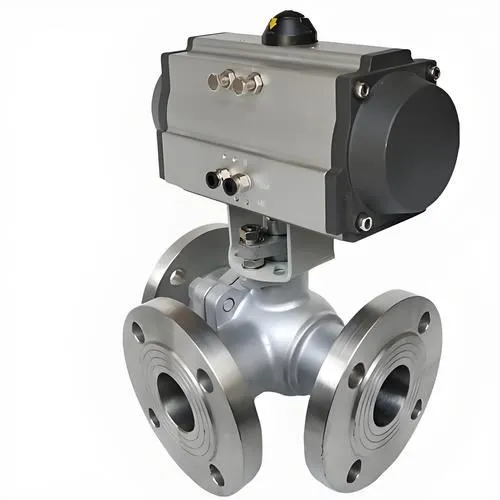

Pneumaatiline kolme{0}}äärikuga kuulventiil on kolme-kanaliga pöörlev kuulventiil, mida kasutatakse kandja ümbersuunamiseks, ühendamiseks ja voolusuuna vahetamiseks. Kõiki torusid saab kasutada sisse- või väljalaskeavana. Seda on saadaval kahte tüüpi: pneumaatiline kolme-tee L--tüüpi kuulventiil ja pneumaatiline kolme-tee T--tüüpi kuulventiil, mis vastavad erinevatele tööprotsessi nõuetele. Pneumaatiline kolme-tee L-tüüpi kuulventiil lõikab ära kaks kolmest torust, samas kui pneumaatiline kolme-tee T-tüüpi kuulventiil liidab või jagab kolm ühendatud toru. Elektrilise ventiili positsioneerijaga ühendamisel saab pneumaatilist kolme{14}}äärikuga kuulventiili juhtida, sisestades 4–20 mA alalisvoolu signaali ja 0,4–0,7 MPa õhuvarustuse, et reguleerida selliseid parameetreid nagu rõhk, voolukiirus, temperatuur ja vedeliku tase. See võib olla varustatud ka reisi piirlüliti, solenoidventiili, rõhu alandamise ventiili ja 0,4–0,7 MPa õhuvarustusega, et saavutada sisse- ja väljalülitamine ning saata välja kaks paari passiivseid kontaktsignaale, mis näitavad klapi avanemist ja sulgemist. Seda kasutatakse laialdaselt keemia-, nafta-, tekstiili-, energia-, toiduaine- ja farmaatsia-, külmutus-, lennu-, kosmose- ja paberitööstuses.
Toote spetsifikatsioon
| Üksus | Parameetrid |
|---|---|
| Nominaalne läbimõõt | DN15 ~ 200 mm |
| Ühendusmeetod | Äärik |
| Silindri konfiguratsioon | AT-seeria, GT-seeria ja imporditud ajamite seeria |
| Silindri tüüp | Kahe-näitleja, ühe-näitleja (kevadine naasmine) |
| Kontrollimeetod | Tagurdamine, ümbersuunamine |
| Nominaalne rõhk | 16, 25 baari (kõrgema rõhu jaoks täpsustage tellimisel) |
| Õhuvarustuse rõhk | Kahe-toimega: 4–8 baari; Ühe-toimega: 5–8 baari |
| Keskmine temperatuur | W1: -40 ~ 180 kraadi ; W2: -40 ~ 300 kraadi ; W3: -30 ~ 425 kraadi ; W4: -40–425 kraadi |
| Ümbritsev temperatuur | Standardtüüp: -20 ~ 80 kraadi |
| Klapi korpuse materjal | Süsinikteras (C), roostevaba teras (P4, P6) |
| Tihendusmaterjal | Polütetrafluoroetüleen (F), para{0}}fenüleen (PPL), metallist kõva tihend (H), tsementeeritud karbiid (Y) |
Põhikomponentide materjalid
| Seerianumber | Osa nimi | Materjal (C) | Materjal (P4) | Materjal (P6) |
|---|---|---|---|---|
| 1 | Parempoolne klapi korpus | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | Pähkel | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 3 | Tihend | PTFE/grafiitmetallist komposiittihend | ||
| 4 | Polt | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 5 | Klapi korpus | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 6 | Klapipesa | PTFE/nailon/parafenüleen/metallist kõva tihend | ||
| 7 | Pall | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 8 | Klapi vars | 1 gr 13 | 1Gr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 9 | Tihend | PTFE | PTFE | PTFE |
| 10 | Pakkimine | PTFE/paindlik grafiit | ||
| 11 | Puks | PTFE komposiitlaager | ||
| 12 | Nääre | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 13 | Polt | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 14 | Polt | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 15 | Ühendusklamber | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 16 | Polt | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 17 | Ühendushülss | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 18 | Pneumaatiline seade | Ekstrudeeritud alumiiniumsulam | ||
| 19 | Asukoha indikaator | Plastikust | Plastikust | Plastikust |
Rakendused
Keemiatööstus: happe- ja leeliselahuste ning orgaaniliste lahustite voolusuuna ja ümbersuunamise kontrollimine.
Nafta- ja gaasitööstus: Nafta- ja gaasijuhtmetes kandjate jaotamise ja segamise reguleerimine.
Energiatööstus: auruvoolu ja rõhu reguleerimine, et tagada generaatori stabiilne töö.
Toidu- ja joogitööstus: Täpse vedelikukontrolli saavutamine tooraine transpordil ja toodete töötlemisel (vastab hügieenistandarditele).
Keskkonna veepuhastus: torujuhtme juhtimine reovee ümberlülitus- ja puhastusprotsessides.
Mere- ja meretehnika: kütusesüsteemide ja jahutussüsteemide voolu ja rõhu reguleerimine.
