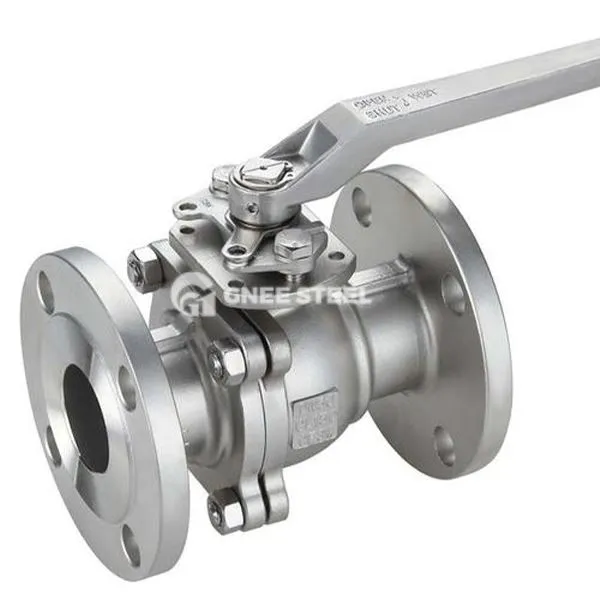

Aurukuuli klapp

Aurukuuli ventiilid on spetsiaalsed ventiilid, et sfääri pöörata aurukeskkonna sisselülitamiseks. Tuumakomponent on ümmarguse kanaliga sfäär. Kui kera pööratakse 90 kraadi võrra, joondatakse kanal vastavalt auruvoolu või piiri saavutamiseks klapi korpuse vooluteega.

Põhiomadused
Kõrge temperatuurikindlus

Klapi korpus on SUS316L, WC6 sulamist terasest jne ning ta peab vastu aurutemperatuuridest kuni 450 kraadi. Tihendusosad on valmistatud grafiit-haavatihetest;
Tihendid on valmistatud grafiidihaavatihenditest või metallist kõva tihendist, et tagada tihendi usaldusväärsus kõrgel temperatuuril.
Kõrgsurvetakistus

Fully welded structural design, pressure rating up to Class 600~2500, suitable for main steam pipelines of thermal power plants (pressure >10MPa).
Madala voolutakistuse disain

Täis läbimõõduga voolutee (ava läbimõõt on sama kui torujuhtmega), vähendades turbulentsi kadu, rõhu langus on 30% ~ 50% madalam kui väravaklapi.

Aurukuuli klapi suurus

Pistiku suurus vahemikus 1\/8 tolli kuni 2 tolli,

Läbimõõt 4 mm kuni 50 mm,

Rõhk vahemikus 1,6MPa kuni 50MPa.

Aurukuuli klapi pistikud

Naise niit BSP, NPT, PT (1\/8 "~ 2")

Isase niit M, LR, SR (M16*1,5 ~ M60*2)

Aurukuuli klapi materjalid:

1. Karboniteel

2. Värbestamata teras (SS316, SS304)

Aurukuuli klapi pinna kõrvaldamine:

1. Bank-fosforiline poola (must värv)

2.G-elektropleeritud kollane tsink (kollane värv)

3.g-elektropleeritud kollane tsink (valge värv)



aurukuuli klapp



Valikupunktid
Parameetrite sobitamine

Töörõhk: valitud vastavalt aurutorustiku kujundusrõhule (nt 1,6MPa, 2,5MPa, 4. 0 mPa);
Keskmine temperatuur: rohkem kui 300 kraadi peab kasutama metalli kõva tihendi + jahutusradiaatori struktuuri.
Materjali valik

Tavalised tingimused: klapi korpus on valmistatud WCB valatud terasest ja klapi iste on valmistatud 316+ ptfe komposiitmaterjalist;
Söövitav aur: prioriteetsete valimine roostevabast terasest (2205) või Monel Alloy.

Hoolduspetsifikatsioon
Igapäevane ülevaatus

Tihendi pinna lekke igakuine tuvastamine (kasutades infrapuna termomeetrit temperatuuri muutuste jälgimiseks);
Klapivarre perioodiline määrimine (soovitatav tsükkel 6 kuud) kõrge temperatuuriga määrdega (nt Molykote 111).
Kapitaalremondiintervallid

Pärast 3 -aastast pidevat operatsiooni või 5000 avamist ja sulgemist tuleb istme tihendi ja pakkimise asendamiseks lahti võtta klapp;
Keevitatud kuulventiilid vajavad keevisõmbluse terviklikkuse tagamiseks läbitungimise testimist (PT) või radiograafilist testimist (RT).
MÄRKUS. Kui aurukuuli ventiile kasutatakse koos sisemise auruvoolumõõturitega (näiteks MY-LUC-tüüpi), on vaja säilitada ülesvoolu sirge toru sektsioon, mis on suurem või võrdne 10D, et tagada mõõtmise täpsus.
