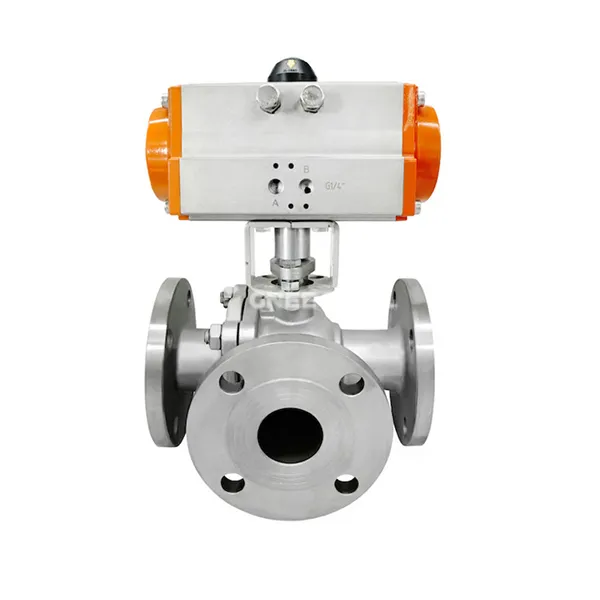

Kolmesuunaline pneumaatiline kuulventiili kirjeldus
Kolmesuunaline pneumaatiline kuulventiil on automatiseeritud klapp, mis juhib klapi südamikku pneumaatilise ajamiga pöörlemiseks, et saavutada keskmine ümbersuunamine, ühinemise või voolu suuna lülitamine. See jaguneb peamiselt kahte tüüpi: L-tüüpi ja T-tüüpi, mis sobib gaasi, vedeliku, auru ja söövitava keskmise juhtimisstsenaariumide jaoks.
L-tüüpi: voolu suund lülitatakse keerates klapi südamiku 90 kraadi, et ühendada kaks vertikaalset kanalit (näiteks → B või A → C), mis sobib keskmise voolu suuna lülitusnõueteks; T-tüüpi: kolme kanalit saab üksteisega ühendada või iseseisvalt sulgeda, toetades keskmise konfluentsi (A+B → C) või ümbersuunamist (A → B+C) ja keerukate torujuhtmesüsteemide paindlikku juhtimist.
Peamised kujundusfunktsioonid
Structural optimeerimine: Valve keha ja pitser: täisvaliku voolukanali disain (DN15 ~ DN1000), valikuline PTFE (-30 ~ 180 kraadi) või ppl ({-30 ~ 250 kraadi) istme tihendi jaoks, lekketase kuni ANSI klassi VI; Pneumaatiline ajamiga: toetab topelttoimelist (5 ~ 7bar gaasi allikat) või ühetoimelist (automaatne lähtestamine rõhu kaotamise korral), integreeritud ISO 5211 platvormi adapter-positsioneeriga, Limit Switch ja muud lisaseadmed. Innovatiivne kujundus Protection Moodul: mõnel mudelil on sisseehitatud magnetiline pistikplaadi ja vedru lähtestamise mehhanism, et vältida lisandite kogunemist ääriku liideses, kui seda ei kasutata.
kolmesuunaline pneumaatiline kuulventiili spetsifikatsioon
|
ese |
väärtustama |
|
Garantii |
1 aasta |
|
Tüüp |
Kuuliklapid |
|
Kohandatud tugi |
OEM |
|
Lähtekoht |
Henan, Hiina |
|
Kaubanimi |
Gnee |
|
Mudelnumber |
PT DN25 |
|
Rakendus |
Üld- |
|
Meediumitemperatuur |
Normaalne temperatuur |
|
Võimsus |
Pneumaatiline |
|
Meedium |
Vesi |
|
Sadamasuurus |
1'' |
|
Struktuur |
Kuuli |
|
Kehamaterjal |
Roostevaba teras |
|
Töösurve |
16 baar |
|
Moq |
1 tk |
|
Sertifikaat |
CE -sertifikaat |
|
Standard- või mittestandardne |
standard |
|
Töötemperatuur |
-20~200 |
|
Pakkimine |
Puitkast |
|
Kaubamärk |
Automaatne käivitamine |
|
Värvus |
Kohandatud värv |
|
Ühendus |
Niit |
Tehnilised parameetrid ja valikupunktid
| Tingimused | Tehnilised näitajad | Kohanemisstsenaariumid |
|---|---|---|
| Nominaalne rõhk | Pn1.6 ~ 6,4mpa (kuni pn25) | Kõrgsurve süsteemide keemilised ja kaevandamine |
| Temperatuurivahemik | -30 kraad ~ 250 kraad (sõltub tihendusmaterjalist) | Kõrge temperatuuriga auru (ppl pitser) |
| Connection Mode | Äärik (GB/T 9113), klambri kiirinstall (sanitaarklass) | Toit/farmatseutiline aseptiline torujuhtme |
| Materjalikud võimalused | Klapi korpus: 304/316L roostevaba teras; Klapipall: kummist kaetud metall või kogu teras | Söövitava meediumi jaoks valige 316L |
Gnee kolmesuunaline pneumaatiline kuulventiil
Rakendused
Keemia/energia:
Kõrge temperatuuriga auru ümbersuunamise kontroll (T-tüüpi, PN16, PTFE pitser);
Happe-aluse keskmise ühinemise süsteem (L-tüüpi, 316L klapi korpus).
Toit/farmaatsiad:
Sanitaartorustik CIP puhastamine (klambri kiirinstall, RA on 0 vähem või võrdne. 8 μm pinna poleerimist);
Vee töötlemine/kaevandamine:
Mitmesuunaline läga transportimine (kummiga vooderdatud klapi korpus, osakestevastane kulude kujundus).
