API 609 suure jõudlusega liblikventiilil on ainulaadne kolm ekstsentrilist struktuuri, klapiplaat ja mõõga tihendusrõngas, et saavutada nullhõõrdumine, vahepealne protsessi joonpinna kontakt, on tüüpiline kahekohaline struktuur. Suure jõudlusega liblikventiili klapiplaat ja unikaalse ekstsentrilise struktuuriga tihendusrõngas on kompaktse struktuuriga, hea lõikejõudlusega, pika tööeaga ja nii edasi, nii reguleerivad kui ka katkestavad kaks funktsiooni. Laialdaselt kasutatav metallurgias, keemiatööstuses, elektrienergia-, tekstiili-, toidu-, meditsiini-, paberi- ja muudes tööstussektorites ning kommunaalehituses, veevärgis ja muudes kraanivee, kanalisatsiooni, õlivedelike või õhu, gaasi, maagaasi, veeauru ja muude torustike jaoks katkestamiseks või rõhuks, voolu reguleerimiseks.
API 609 suure jõudlusega klapi spetsifikatsioon
Disain: API 609/ASME B16.34
Otsaühendus: vahvel/kõrv/topeltäärik
Kasutamine: manuaalne/pneumaatiline/elektriline
Suuruste vahemik: NPS 260 (DN50-DN1500)
Surve reiting: ASME klass150-300-600(PN16-PN25-PN40)
Korpuse materjal: Süsinikteras Roostevaba teras, Legeerteras, Duplex roostevaba teras
Istme materjal: PTFE, RPTFE, PPL
Temperatuur: 29 kraadi kuni 250 kraadi

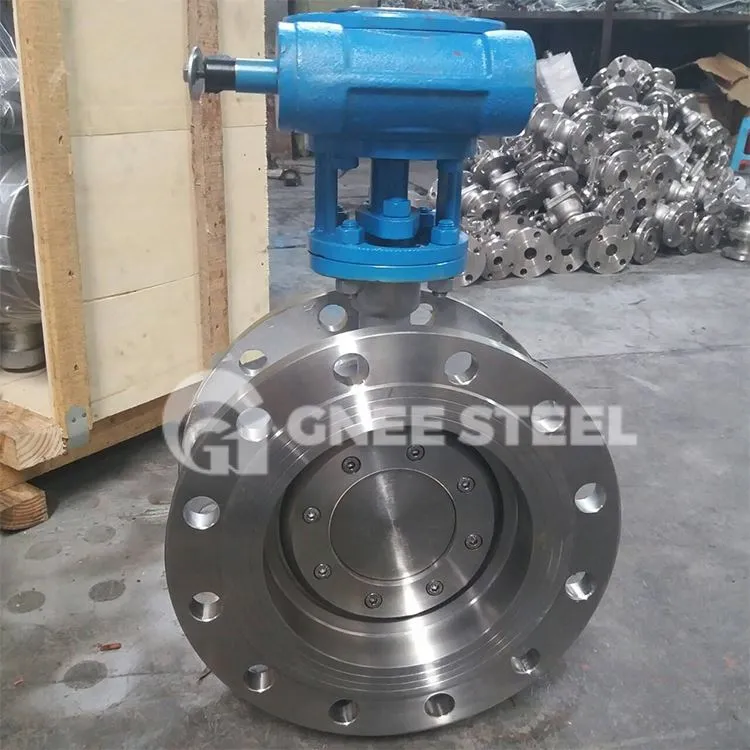

API 609 hP liblikklapp
API 609 suure jõudlusega liblikklappi saab kasutada metallist klapipesa, täiustada liblikklappi kõrge temperatuuriga rakenduste valdkonnas, kuid selle tihenduspõhimõtte tõttu on see positsiooniline tihendusstruktuur, st liblikplaat ja tihenduspinna pesa. liinikontakti jaoks liblikplaadi kaudu ekstrusiooniga istme põhjustatud elastne deformatsioon, et tekitada tihendusefekt, see on positsiooni sulgemine, nõuded on väga kõrged (eriti metallist klapipesa), surve kandevõime madal, mistõttu ei peeta liblikventiili kõrgele rõhule vastupidavaks, suurte koguste lekkimise põhjuseks. See on põhjus, miks liblikklappe peetakse traditsiooniliselt kõrge rõhu talumatuks ja suure lekkega.
