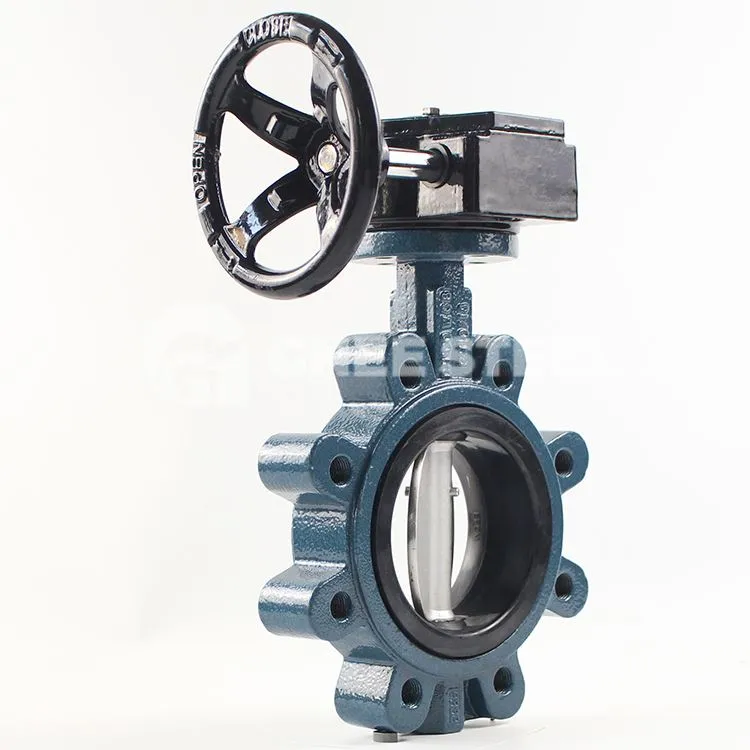

Keskjoone liblikklapi ketas joondub klapi varre keskjoonega. Ketas on suhteliselt paks, pakkudes paremat tihendusjõudlust. Keskjoone liblikklappi kasutatakse enamasti madala rõhu ja normaalse temperatuuriga vedelikutorusüsteemides. Liblikaplaadi pöördetelg asub klapi korpuse keskjoonel ja liblikplaadi tihendusalal. Kui see on suletud, surub liblikplaadi välimine tihenduspind sünteetilisest kummist klapipesa kokku, põhjustades klapipesa elastset deformatsiooni, tagades seeläbi liblikklapi tihendusvõime.
keskjoone liblikklappide spetsifikatsioon
Disaini standardid
Projekteerimis- ja tootmisstandardid: GB/T 12238
Konstruktsiooni pikkuse standard: GB/T 12221
Testistandard: GB/T 13927
Ülemise ääriku ühenduse standard: ISO 5211
Ääriku suuruse standard: GB/T 17241.6, ASME B16.5, ASME B16.47,
ASME B16.1, JIS B2220
Tehniline spetsifikatsioon:
Klapi disain: BS EN593/BS5155/API609/DIN3354
Näost näkku:ISO 5752-20/BS EN558-20/API609
Ääriku puurimine:ASME B16.1 Class125/ASME B16.5 CL150/ASME B16.47 CL150/ DIN 2501 PN10-16/EN1092 PN10-16/JIS10K
Hüdrauliline test:EN12266-1/API 598/ISO5208/JIS B2003
Kesta testi rõhk:24 baari / 15 baari
Tihenduskatse rõhk:17,6 baari / 11 baari
keskjoone ventiil
KKK
K: Kas olete kaubandusettevõte või tootja?
V: Oleme kaupleja, kes ka toodab.
K: Kuidas te tellimust töötlete?
V: Esiteks pakume pakkumist. Pärast hinna kinnitamist liigume järgmise sammu juurde, mis hõlmab teile kinnitamiseks näidiste esitamist. Kui proovid on kinnitatud, jätkame masstootmist.
K: Kas ma saan taotleda pakendamis- ja saatmisviiside muutmist?
V: Jah, me saame kohandada pakendamist ja saatmismeetodeid vastavalt teie vajadustele. Siiski vastutate tekkivate lisakulude ja hinnaerinevuste eest.
