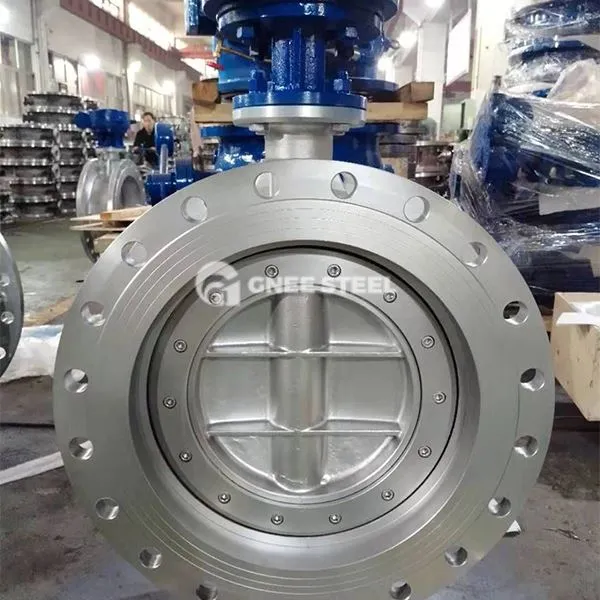

Kesk-kettaga liblikaventiilid

Keskmise ketta liblikaventiil on keskjoone liblikaventiil. Selle põhifunktsioon on see, et klapivarre telg, liblikaplaadi keskpunkt ja klapi kere keskjoon on koaksiaalsed. See võtab kasutusele sümmeetrilise konstruktsiooni kujunduse ja sobib vedeliku juhtimise stsenaariumide jaoks, millel on madalrõhk, normaalne temperatuur ja tavapärased tihendusvajadused.

Struktuuri- ja disainifunktsioonid

Kolmerealise koaksiaalse paigutus:

Klapi varre telg, liblikaplaadi keskpunkt ja klapi korpuse keskjoon kattuvad täielikult ning struktuur on sümmeetriline ja lihtne.

Liblikaplaat on ketas (keskne ketas) ja kontaktpind klapiistmega on täisringi sümmeetriline disain.

‌Key komponendid:

‌ VALVE IST: Enamasti valmistatud elastsetest materjalidest (näiteks EPDM või PTFE), tuginedes tihendi saavutamiseks elastsele deformatsioonile.

‌ButterFly plaat: tasase pinnaga tsentraalselt sümmeetriline ketas, mis peab tihendamise tagamiseks olema klapiistmega täielikult paigaldatud.

‌Drive mehhanism: käsitsi, ussi käik või elektritoiming, on vaja teha koostööd ussi käigu reduktoriga, et saavutada liblikaplaadi iselugundus.

Tööpõhimõte ja tulemuslikkuse omadused

Tihendusmehhanism:
Liblikaplaat on klapi istmega täielikult kontaktis ja tihenduspindade vahelist vahet kompenseeritakse elastse klapi istme deformatsiooniga, tuginedes tihendi abistamiseks keskmisele rõhkule.
Tihendus jõudlus sõltub klapi istme materjali elastsusest ega sobi kõrge rõhu või kõrge temperatuuri tingimuste korral.
Plussid ja miinused:
Eelised:
Lihtne struktuur ja madalad tootmiskulud.
Väike ava- ja sulgemisnurk (vähem või võrdne 90 kraadi), lihtne töö.
Piirangud:
Liblikaplaat ja klapi iste on pidevas hõõrdumises, suure kulumiskiiruse ja lühikese eluiga.
Madal rakendatav rõhk (tavaliselt vähem või võrdne 16 baariga) ja piiratud temperatuurikindlus (EPDM on väiksem kui 80 kraadi, PTFE väiksem või võrdne 150 kraadi).



Kesk-kettaga liblikaventiilid



Rakendused

Munitsipaalveeteenused:
Veevarustuse ja drenaažisüsteemide suure läbimõõduga voolu reguleerimine (DN50 ~ DN1200).
Madala rõhuga puhta vee ja reoveetorude avamine ja sulgemine.
HVAC ehitamine:
Kliimaseadmete veesüsteemide ja tulekaitsetorude rutiinne reguleerimine.
Üldine tööstuslik kasutamine:
Normaalse temperatuuri pealtkuulamine, mittekorsiivne söötmed (näiteks õhk ja määrdeõli).
