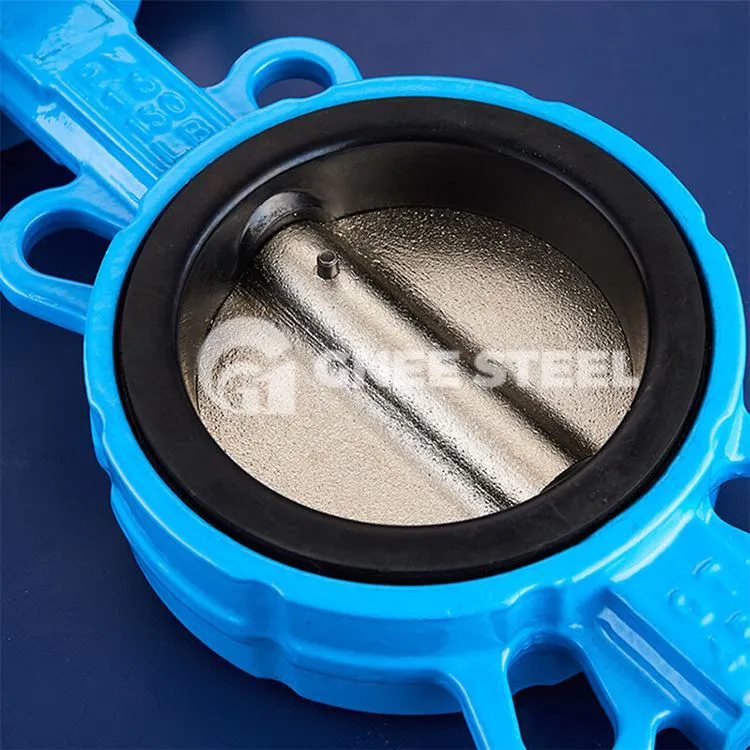

Plastilisel liblikventiilil on lihtne struktuur, väike suurus ja kaal ning see koosneb vaid mõnest osast. Pealegi tuleb seda lihtsalt 90 kraadi pöörata, et kiiresti avada ja sulgeda, mida on lihtne kasutada. Samal ajal on elektriklapil head vedeliku juhtimise omadused. Kui kõrgtugevast malmist liblikklapp on täielikult avatud asendis, on liblikplaadi paksus ainsaks takistuseks, kui aine voolab läbi klapi korpuse. Seetõttu on ventiili tekitatud rõhulang väga väike, seega on sellel head voolu reguleerimise omadused. Kui liblikventiili on vaja kasutada voolu reguleerimiseks, on peamine asi valida klapi suurus ja tüüp õigesti. Libliklapi ehituspõhimõte sobib eriti hästi suure läbimõõduga ventiilide valmistamiseks. Libliklappe ei kasutata laialdaselt mitte ainult üldistes tööstusharudes, nagu nafta-, gaasi-, keemiatööstus ja veepuhastus, vaid neid kasutatakse ka soojuselektrijaamade jahutusveesüsteemides.
Libliklappide tehnilised andmed
|
Suuruste vahemik |
Korpuse materjal |
|
1 1/2"-40" DN40-DN1000 |
Malm / kõrgtugev malm, WCB, alumiiniumpronks |
|
Surve reiting |
Plaadi materjal |
|
Klass125-Klass 150 PN10-PN16 |
Malm / kõrgtugev malm, WCB, alumiiniumpronks |
|
Lõpeta ühendus |
Istme materjal |
|
Äärik, vahvel, rõngas |
NBR, EPDM, PTFE, VITON |
|
Struktuuri stiil |
Varre materjal |
|
Topeltekstsentriline, kontsentriline |
SS416, SS410, 17-4PH, SS304, SS316 |
|
Täiturmehhanismi valikud |
Disaini standard |
|
Manuaal, Tiguülekanne, Pneumaatiline, Elektriline, hüdrauliline |
MSS SP-67, API609, EN593 |
|
Temperatuuri vahemik |
Näost näkku standardne |
|
-0 kraadi ~200 kraadi |
API609, ISO5752 seeria 20, BS5155.1 |
|
Ühenduse standard |
Testi standard |
|
Ääriku puurimine: EN1092-1, ANSI B16.5, BS4504. |
API 598 |
Plastne liblikklapp
