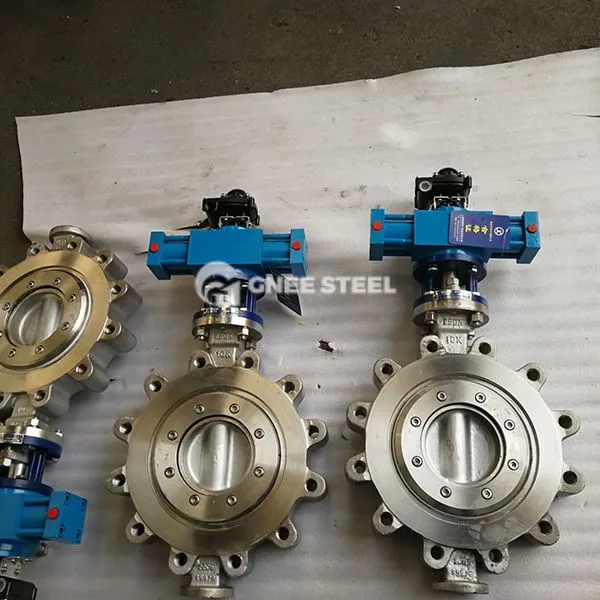

Dupleks -terasest liblikaventiilid

Dupleks -terasest liblikaventiil on klapp, mille roostevabast terasest on dupleks (näiteks 22 {5}} 5, 2507, F51/F53/F55 jne) kui südamiku materjal. See on ühendatud torujuhtmega ääriku, klambri või keevitamise abil ning keskmise avamise ja sulgemise või reguleerimise realiseerimiseks pööratakse liblikaplaati (0 ~ 90 kraadi). Selle põhidisain sisaldab:

Kolmekordne ekstsentriline metallist kõvatihend: liblikaplaat ja klapi istme tihenduspind võtavad hõõrdumise ja kulumise vähendamiseks kasutusele metalli pinnatehnoloogia (näiteks volframkarbiid, stelliitide sulam) ning kõrge temperatuuri ja kõrgrõhu vastu.
‌ Suunav tihendusstruktuur: mõned mudelid toetavad nii edasi kui vastupidist voolu, et säilitada tihendus jõudlust, mis sobib keerukate töötingimuste jaoks.
‌Drive -režiim: toetab käsitsi, pneumaatilist, elektrilist või hüdraulilist juhtimist, klapi korpus on valmistatud dupleksiterasest (näiteks 2205, 2507), millel on austeniitse ja ferriitita roostevaba terase korrosioonikindlus ja tugevus.

Põhifunktsioonid
‌ Tugev korrosioonikindlus:
Dupleksiteel sisaldab suurt osa kroomi, nikli ja molübdeeni elementidest ning on vastupidav kloriidi, happe, leelise ja vesiniksulfiidi korrosiooni suhtes ning sobib vääveldanud kips -librüüri, merevee ja muu söötme jaoks.
Pinda saab kõveneda (näiteks volframkarbiidi pihustamine), et parandada kulumiskindlust.
‌ Kõrge temperatuur ja kõrgrõhutakistus:
Töötemperatuuri vahemik on lai ({{0}} kraad ~ 65 0 kraad) ja rõhutakistus võib jõuda klassi 2500 (42,0MPa) või 50,0MPa.
‌ Suurepärane tihendamise jõudlus:
Metallist kõva tihendi lekketase jõuab VI klassi ja osakeste sisaldava söötme jaoks sobivad sobivad pehmed tihendid (näiteks kummi voodris ja fluori vooder).
Kevadise eelkattega klapi istme kujundus kompenseerib automaatselt soojuspaisumist ja kokkutõmbumist, pikendades tihendi eluiga.
‌ Kerge ja hõlpsasti hooldatav:
Kompaktne struktuur, täis läbimõõduga disain vähendab voolutakistust ja toetab klapi istmete veebipõhist asendamist.



Dupleks -terasest liblikaventiilid



Valimisnõuanded

‌ Parameetrid
‌Pressure‌: tavapärased mudelid on pn16 ~ pn4 0 (1,6 ~ 4,0MPa) ja kõrgsurvemudelid on klass 2500‌.
‌Temperatuur
‌Media kohandamine‌:
Sisaldavad tahked osakesed või viskoosse vedelikud: eelistatud on täispuhutud kõvad tihendid või fluoridega vooderdatud liblikaventiilid.
Tõsiselt söövitav sööde: valige 2507 dupleks -terast või Hastelloy klapi kere‌.
‌Standard vastavus:
Peab järgima API 609, ISO 5211 ja muid standardeid ning ääriku liidesed vastavad ANSI, DIN või GB spetsifikatsioonidele‌.

Hooldussoovitused

‌Seali kontroll‌: metalli tihendid kontrollitakse iga 2 aasta tagant kulumist ja kummi/fluori voodriga tihendid asendatakse iga 1 ~ 2 aasta tagant.
‌Lobimise juhtimine‌: klapivarred ja ülekandeosad on täidetud kõrgtemperatuuriliste rasvadega (näiteks molübdeeni disulfiid) iga 6 kuu tagant. Operatsiooni spetsifikatsioon: vältige ülemäärast tööt. Kõva suletud liblikaventiilid tuleb regulaarselt pitseri pinnal lisandite puhastada.
