Topelt ääriku kõrgjõudlusega liblikaklapi kirjeldus
Topeltääriku kõrgjõudlusega libliklapp on tööstusventiil, mis ühendab topeltääriku ühenduse suure jõudlusega tihendamise tehnoloogiaga ja mida kasutatakse laialdaselt erinevates karmides töötingimustes. Selle põhifunktsioonid ja tehnilised punktid on järgmised:
Konstruktsiooni kujundamine
DOUBLE VÄLJAS ühendus
Ühenduse äärikud on seatud klapi korpuse mõlemas otsas, et hõlbustada kiiret dokkimist torujuhtme süsteemiga, tagades stabiilse paigaldamise ja usaldusväärse tihendamise.
Ekstsentriline struktuur
Võttes vastu kahekordse ekstsentrilise või kolmemõõtmelise ekstsentrilise disaini, kaldub liblikaplaadi pöörlemiskeskus ventiili kerekanali keskelt, vähendades hõõrdumist avamise ja sulgemise ajal, vähendades operatsioonimomenti ja pikendades klapi eluiga.
Modulaarsed komponendid
Klapi tüviplatvorm, liblikaplaadi ja tihenduskomponendid võtavad kasutusele jagatud kujunduse, mis toetab kiiret lahtivõtmist ja hooldust, mis sobib eriti stseenide jaoks, mis vajavad sagedast hooldust.
Pitseerimisjõudlus
Mult-taseme tihendamise tehnoloogia
Tihenduspaar võtab sageli kasutusele roostevabast terasest ja elastsete materjalidest (näiteks silikoonkumm, polütetrafluoroetüleeni) komposiitstruktuur või kõva sulamist, võttes arvesse elastset deformatsiooni ja kulumiskindlust, et saavutada kahesuunaline null leke.
Labürintikujuline tihenduspind
Mõned mudelid on konstrueeritud labürindilise kujuga konstruktsiooniga ühenduse pinnal klapi istme ja rõhuplaadi vahel, mis suurendab söötme tihendamise mõju läbi mitmetasandilise tõkkete.
Adeptive tihendusrõngas
Tihendusrõngas saab asuda klapi korpusel või liblikaplaadil ning temperatuuri või rõhu kõikumiste põhjustatud deformatsiooni saab kompenseerida elastsusega, et säilitada pikaajaline tihendusstabiilsus.
Topelt ääriku suure jõudlusega liblikaklapi spetsifikatsioon
|
ese |
ventiil |
|
Garantii |
1 aasta |
|
Kohandatud tugi |
OEM |
|
Lähtekoht |
Henan, Hiina |
|
Kaubanimi |
Gnee |
|
Mudelinimi |
D672F-16C |
|
Port Szie |
Dn 50- d672f -16 c |
|
Standard- või mittestandardne |
Standard |
|
Sertifikaat |
CE -sertifikaat |
|
Töösurve |
16 baar |
|
Värvus |
Kohandatud värv |
|
Kasutamine |
Vesi, naft, gaas, õhk |
|
Töötemperatuur |
-20~100C |
|
Moq |
1 komplekt |
|
Pakkimine |
Vaht+koomiksikarp või puidukast |
|
Teenistus |
24 tundi veebiteenus |

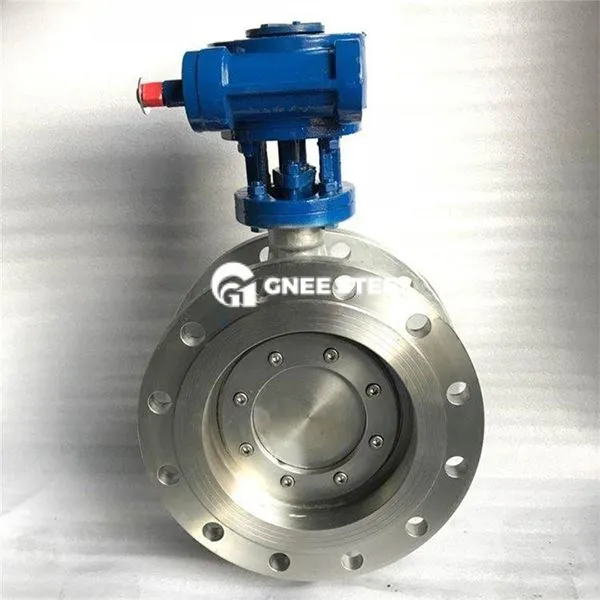

Topelt äärik suure jõudlusega liblikaventiil
Rakendused
Vee töötlemine: veevarustuse ja kanalisatsioonisüsteemide ning reoveepuhastide voolu reguleerimine.
Energia- ja keemiatööstus: nafta- ja gaasitorustike ning keemiliste taimede kõrgsurve keskmine kontroll.
Tööstussüsteem: metallurgiat, elektrit, ravimeid ja muid põlde toetavaid seadmeid.
Kuum tags: topelt ääriku kõrgjõudlusega liblikaventiil, Hiina topeltäärikuga kõrgjõudlusega libliklapi tootjad, tarnijad, tehas
