Pneumaatiline liblikklapp on ventiil, mis koosneb pneumaatilisest ajamist ja liblikklapist. Seda kasutatakse laialdaselt keemiatööstuses, paberitootmises, söekaevanduses, naftas, meditsiinis, veemajanduses ja muudes tööstusharudes. Kuna pneumaatiline ajam on paigaldatud liblikklapile, saab pneumaatiline liblikklapp kohanduda mõne suure riskiga töötingimustega ja vähendada käsitsi kasutamisest tulenevaid ohte. Eriti madala rõhuga suure ja keskmise läbimõõduga torustike puhul kasvab pneumaatiliste liblikventiilide kasutamine. Lisaks on suure läbimõõduga pneumaatilised liblikklapid teiste klappidega võrreldes säästlikumad ja soodsamad.
|
Suuruste vahemik |
Korpuse materjal |
|
2"-80" DN50-DN2000 |
WCB, CF8, CF8M, CF3, CF3M, WC6, LCB jne. |
|
Surve reiting |
Plaadi materjal |
|
Klass{0}}Klass 600 PN6-PN100 |
WCB, CF8, CF8M, CF3, CF3M, WC6, LCB jne. |
|
Lõpeta ühendus |
Istme materjal |
|
Ääriku (FF, RF, RJ), vahvli, kõrva, põkkkeevitus |
SS304 (P) + grafiit, SS316 (P) + grafiit, NBR, PTFE, EPDM, RPTFE |
|
Struktuuri stiil |
Varre materjal |
|
Täisport, kolmekordne ekstsentriline, kahekordne ekstsentriline, kontsentriline |
17-4PH, SS410, SS304, SS316, F51, F53 |
|
Täiturmehhanismi valikud |
Disaini standard |
|
Pneumaatiline |
API 609, MSS SP-67, MSS SP-68, DIN3354, EN558, JIS B2071 |
|
Temperatuuri vahemik |
Näost näkku standardne |
|
-29 kraad ~800 kraadi |
ANSI B16.10, MSS SP-68, EN558-1, JIS B2002 |
|
Ühenduse standard |
Testi standard |
|
Ääriku puurimine: ASME B16.5, ASME B16.47, EN1092 JIS B2220, GOST 12815 |
API598, EN12266.1, JIS B2003 |
- Pneumaatilise liblikklapi tööpõhimõte
Pneumaatiline liblikklapp on liblikklapp, mis on varustatud pneumaatilise ajamiga, mis asendab käsitsi töötamist. Selle tööpõhimõte on kasutada suruõhku toiteallikana, mis paneb klapivarre pöörlema, ja klapivars paneb kettakujulise liblikplaadi pöörlema. Liblikaplaadi esialgne asend määratakse vastavalt tegelikele vajadustele. Liblikaplaat pöörleb algasendist. Kui liblikplaat pöörleb Kui liblikklapp pöörleb koos klapi korpusega 90 kraadi, on pneumaatiline liblikklapp täielikult avatud olekus. Kui liblikklapp pöörleb koos klapi korpusega 0 kraadi või 180 kraadi, on pneumaatiline liblikklapp suletud olekus.
Pneumaatilise liblikklapi pneumaatiline ajam töötab suhteliselt kiiresti ja saab harva kahjustada toimingu sooritamise ajal tekkivate kinnikiilude tõttu. Pneumaatilist liblikklappi saab kasutada väljalülitusventiilina või varustada klapi positsioneeriga, et teostada gaasijuhtmes oleva keskkonna reguleerimist ja juhtimist.

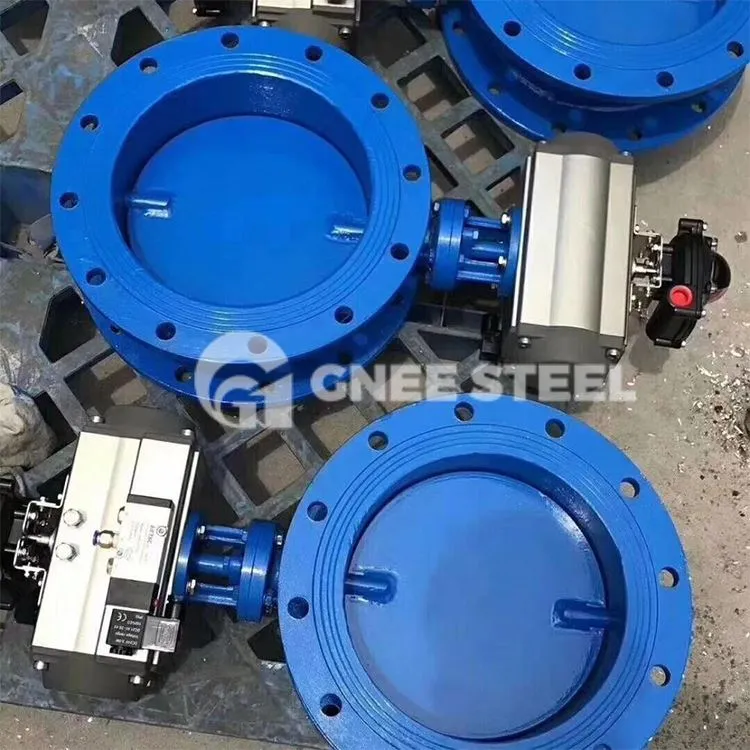

- Pneumaatiliselt juhitav liblikklapp
