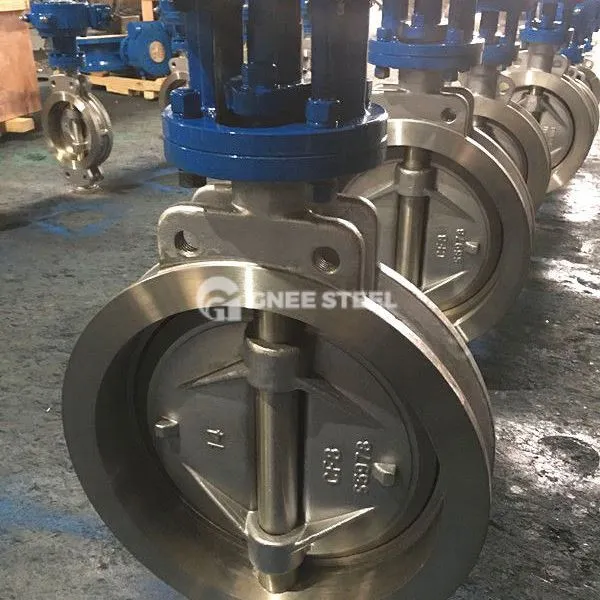

Üks ekstsentriline vahvli liblika kirjeldus
Üksik ekstsentriline vahvli libliklapp on klapp, mis juhib liblikaplaadi pöörlemiseks, pöörates klapi varre, et saavutada torujuhtme sööde sisse- või voolu reguleerimine. Selle põhifunktsioon on see, et klapivarre telg kaldub liblikaplaadi keskelt, moodustades ühe ekstsentrilise struktuuri, mis hajutab tõhusalt ekstrusioonipinge liblikaplaadi ja klapi istme vahel.
Struktuuriline
Valve Body: silindriline disain, lühike aksiaalne pikkus, sisseehitatud liblikaplaat, enamasti valmistatud roostevabast terasest, süsinikterasest jne.
ButterFly plaadi ja klapi vars: liblikaplaat on kettakujuline, klapi varre külge kinnitatud ja klapi vars on ekstsentriliselt seatud tihendi optimeerimiseks.
Tihendusstruktuur:
Tihendusrõnga saab seada liblikaplaadile (pehme materjal, näiteks polütetrafluoroetüleen) ja tihendus saavutatakse elastse deformatsiooni abil;
Või on klapi korpusele konstrueeritud Z-kujuline ristlõikega klapi iste, tuginedes tihendi abistamiseks keskmisele rõhkule.
Wafer ühendus
Üks ekstsentriline vahvli liblika spetsifikatsioon
Spetsifikatsioonid ja mõõtmed
- Nominaalne läbimõõt (DN): ühine vahemik on DN50 ~ DN1200;
- rõhutase (PN): tavaliselt pn6 ~ pn25;
- A kohaldatav temperatuur: pehme tihendi tüüp on üldiselt -20 kraad ~ 150 kraad ja metalli tihendi tüüp võib kohaneda kõrgema temperatuuriga.
Omadused
Struktuursed eelised
Väikesuurus, kerge, hõlpsasti paigaldatav ja hooldatav;
Lihtne käitatav, täielikuks avamiseks/sulgemiseks on vaja ainult 90 -kraadist pöörlemist.
Performance omadused
hea tihendus
LOW voolutakistus
DURITABITY: Topelt ekstsentriline disain vähendab liblikaplaadi ja klapi istme vahelist kriimustamist ning pikendab kasutusaega.
Piirangud
Ühel ekstsentrilisel struktuuril on lülitusprotsessi ajal endiselt kraapimine. Kohaldatavad stsenaariumid on sarnased kontsentrilise liblikaventiili omadega. Kõrge temperatuuri ja kõrgrõhu jaoks on vaja topelt/kolmekordseid ekstsentrilisi tüüpe.
Gnee ühe ekstsentriline vahvlikiblikas
Rakendus
Tööstuslikud torustikud: vedeliku juhtimine naftakeemilises, elektrienergias, metallurgias ja muudes põldudes;
Ehitussüsteemid: vee-/gaasikeskkonna reguleerimine veevarustuses ja drenaažis, HVAC;
Keskkonnakaitse ja veepuhastus: voolu kontrollimine reoveepuhastustes ja pumpamisjaamades;
Toit ja ravimid: sanitaarkujundus sobib puhta keskmise transpordi jaoks.
Mis vahe on ühe ekstsentrilise vahvli liblikaklapi ja kahekordse ekstsentrilise vahvli liblikaklapi vahel?
1. Struktuurilised erinevused
Ekstsentriline disain
Üksik ekstsentrilisus: liblikaplaadi keskelt kaldub ainult klapivarre telg, nii et liblikaplaadi ülemised ja alumised otsad ja klapi istme kontaktpind hajuvad rõhku, kuid see ei suuda hõõrdumist lülitusprotsessi ajal täielikult kõrvaldada.
Topelt ekstsentrilisus: ühe ekstsentrilisuse põhjal kõrvale kaldub klapi varre telg klapi kere keskelt (moodustades kaks ekstsentrilist vahemaa) ja liblikaplaat saab pärast avanemist kiiresti klapiistmelt eralduda, vähendades märkimisväärselt hõõrdumist.
Tihendusstruktuur
Üksik ekstsentrilisus: Pehmed tihendid (näiteks kumm, polütetrafluoroetüleen) kasutatakse enamasti ja tihendamise saavutamisel tuginetakse elastsele deformatsioonile.
Topelt ekstsentrilisus: see ühildub pehmete tihendite või metalli tihenditega (näiteks roostevaba teras, karbiidi), millest viimane on kõrge temperatuuri suhtes vastupidav ja pikema eluiga.
2. jõudluse võrdlus
| Tingimused | Üks ekstsentriline vahvli liblikas | Topelt ekstsentriline vahvli liblikaventiil |
|---|---|---|
| Hõõrdumine ja kulumine | Liblikaplaadi ja klapi istme vahel on endiselt kriimustusi ja ilmselge kulumine. | Liblikaplaat jätab klapi istme kiiresti ja hõõrdumine on tunduvalt vähenenud. |
| VÕIMALUSE KIRJUTAMINE | Sobib madala rõhu jaoks (pn6 ~ pn16) | Saab taluda suuremat rõhku (pn16 ~ pn25) |
| Temperatuurivahemik | Pehme tihendi tüüp on üldiselt väiksem või võrdne 150 kraadi | Metallist suletud tüüp võib ulatuda üle 400 kraadi |
| Seal usaldusväärsus | Tuginedes pitseri elastsele deformatsioonile, on sulgemisasendi nõue madal | Asendi tihendamine (liini kontakt), sulgemine nõuab täpset positsioneerimist |
3. rakenduse stsenaariumid
Üksik ekstsentriline vahvli liblikaventiil: sobib madala rõhu, normaalse temperatuuri ja puhaste keskmiste tingimuste jaoks, näiteks vee töötlemine, hoone veevarustus ja drenaaž, HVAC -süsteem.
Topelt ekstsentriline vahvli liblikaventiil: sobib kõrge temperatuuri, kõrgsurve või keskmise osakeste, näiteks naftakeemia, elektrienergia ja metallurgiatööstusega tööstuslike stsenaariumide jaoks.
4. Valisoovitused
Esmatähtsaks ühe ekstsentrilise: kui kulud on tundlikud, on sööde mittekorsiivne ja töötingimused on stabiilsed.
Prioriteetseks kahekordse ekstsentrilise: vajadus kohaneda raskete töötingimustega, näiteks sagedane avamine ja sulgemine, kõrge temperatuur ja kõrgrõhk või pikk eluiga.
