Klapivarre telg kaldub kõrvale nii ketta keskkohast kui ka korpuse keskkohast ning klapipesa pöörlemistelg on klapi korpuse kanali telje suhtes nurga all. Seda konfiguratsiooni tuntakse kolme ekstsentrilise liblikklapina. Klapiplaadi pöörlemiskese (st klapi telje keskpunkt) on nihutatud kauguse A võrra klapiplaadi tihendussektsioonist ja kauguse B võrra klapi korpuse keskpunktist. Lisaks moodustavad klapi korpuse tihenduspinna keskjoon ja klapipesa keskjoon (st klapi korpuse keskjoon) nurganihke . Topeltekstsentrilise liblikklapiga seotud probleemide lahendamiseks sisaldab liblikklapp kolmandat ekstsentrilisust. Kui klapivarre telg jääb selles konstruktsioonis ekstsentriliseks, on liblikplaadi tihenduspinna kooniline telg kere silindrilise telje suhtes nihutatud. Järelikult ei ole pärast kolmanda ekstsentrilisuse rakendamist liblikplaadi tihendusosa enam tõeline ring, vaid ellips. Selle tulemuseks on asümmeetriline tihenduspind, mille üks külg on nurga all korpuse keskjoone suunas ja teine külg on sellega paralleelne.
Toote spetsifikatsioon
| Suurus | DN25-DN2000 |
| Näost näkku | API609, BS5155, DIN3202, ISO5752, JIS F7480, API594 ja nii edasi |
| Ühendusäärik | PN6/PN10/PN16/PN25/JIS5K/10K/16K/150LB/AS2129 tabel D/E |
| Kinnitusäärik | ISO5211 |
| Töörõhk | PN10/PN16/PN25 |
| Rakendus | Värske vesi, merevesi, õli, gaas, hape, toit, aur |
| Rakenduse temperatuur | -210~250 ºC |
| Testi rõhk | 1,1 MPa, 1,8 MPa, 27,5 MPa |
| Istme tüüp | Pehme seljaosa/kõva seljaosa/vulkaniseeritud |
| Ühendusaugud nr. | 2/4 auku |
| Kehatüüp | 1/2 tükki |

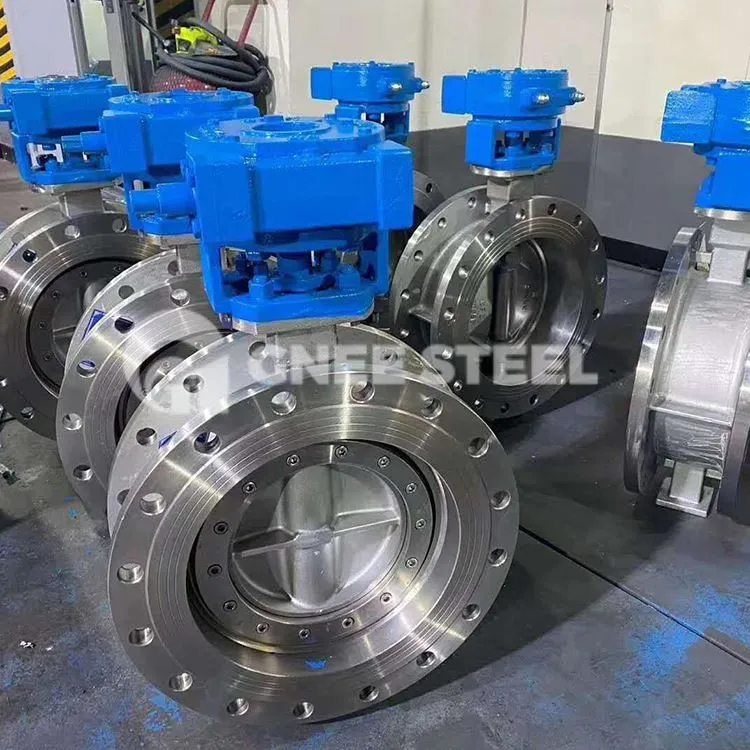

Kolm ekstsentrilist liblikklappi
