Pneumaatilise ajamiga vahvli liblikaventiil kirjeldus
Pneumaatilise ajamiga vahvli liblikaklapp on klapp, mida saab kiiresti avada ja kiiresti sulgeda, pöörates suruõhu juhitud klapi ketta. See sobib piiratud ruumi ja kõrgsagedusliku tööga torustikusüsteemidele. Seda kasutatakse laialdaselt voolu juhtimisel ja eraldamisel keemia, energia, toidu jms väljades.
Põhistruktuur ja tööpõhimõte
Klapi korpuse ja ühenduse vorm:
Vahvli disain: klapi korpus kinnitatakse poltide abil toruäärsete äärikute vahele, kompaktse struktuuri ja säästmisruumiga.
Klapiplaat ja tihendus: liblikaplaat võtab vastu kettakujulise konstruktsiooni ja tihendusmaterjal võib olla nitriilkumm (NBR), fluorobber (FKM) või metallist kõvakett, et rahuldada erinevate söötmete vajadusi.
Pneumaatiline ajam:
Topelttoimeline/ühetoimeline: topelttoimelised ajamid tuginevad kahesuunalisele õhuallika ajamile ja ühetoimelised ajamid on varustatud vedru lähtestamisfunktsiooniga (automaatselt suletud, kui õhk kaob).
Drive Mode: käiguraam (seeriatel) või Scotch Fork (AW -seeria) käigukast, väljundmoment kuni 10 ~ 5000 n · m, mis sobib DN15 ~ DN1200 CALIBER jaoks.
Tööpõhimõte:
Õhuallikas ({{{0}}}. 4 ~ 0,6 MPa) lülitab suuna läbi solenoidventiili, lükkab ajami kolvi liikuma ja ajab liblikaplaadi pöörama 90 kraadi , et saavutada täielik avamine või täielik sulgemine.
Riigi mehhanism
Vahvli liblikaventiil pneumaatilise ajami spetsifikatsiooniga
|
ese |
ventiil |
|
Rakendus |
Mere-, naftakeemilised taimed, õhu eraldamisettevõtted |
|
Sadamasuurus |
Dn 20- dn300 |
|
Garantii |
2 aastat |
|
Lähtekoht |
Hiina |
|
Mudelnumber |
BTVC004 |
|
Võimsus |
Käsitsi, hüdrauliline, pneumaatiline, elektriline |
|
Meediumi temperatuur |
Keskmine temperatuur, normaalne temperatuur |
|
Struktuur |
Vahvlitüüp |
|
Meedium |
Õli, merevesi, söövitavad vedelikud |
|
Kohandatud tugi |
OEM, ODM, OBM |

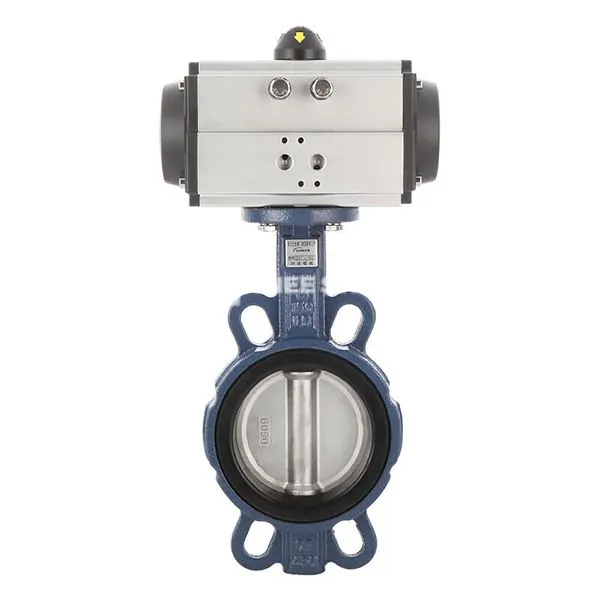

Vahvli liblikaventiil pneumaatilise ajamiga
Rakendused
- Tööstusautomaatika:
Keemiliste reaktorite materjali manustamisjuhtmete kiire lahtiühendamine.
Auruvoolu reguleerimine termilistes võrkudes, talub kõrget temperatuuri ja kõrgrõhku.
- Puhtad ja hügieenilised süsteemid:
Toidu- ja jookide täitmisliinide aseptiline keskmine kontroll (kasutades peegliga lihvitud roostevabast terasest klapi kere).
Lahustite ja emulsioonide lekkekindel eraldamine farmaatsiaseadmetes.
- Keskkonnakaitse ja energia:
Tahkete osakeste gaasitorustikud suitsugaasi väärimissüsteemides, kulumiskindla kõva tihendi kujundusega.
Veeldatud maagaasi paagi väljalaskeavade erakorraline lahtiühendamine, toetades madala temperatuuriga tingimusi (-196 kraad).
