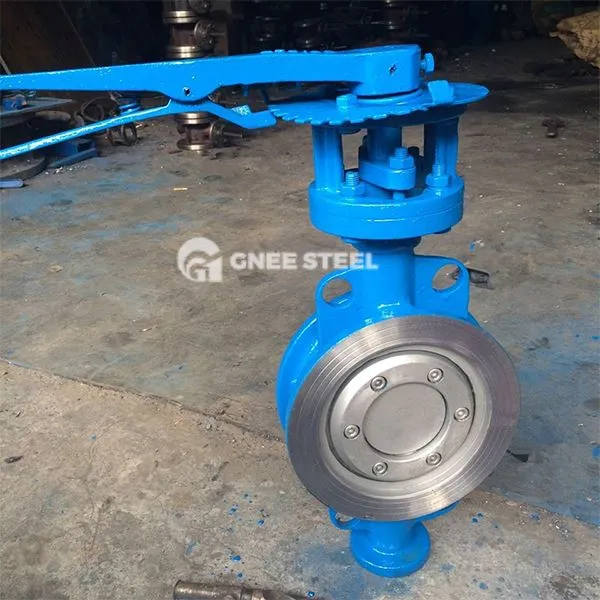

Vahvli kolmekordne nihke liblikaventiil
Kirjeldus
Vahvli tüüpi kolmekordse ekstsentriline liblikaventiil võtab kasutusele kolmekordse ekstsentrilise struktuuri (klapivarre telg kaldub liblikaplaadi keskelt ja klapi kere keskelt ning klapi istme pöördetelg moodustab nurga klapi korpuse teljega). Tihenduspind avatakse ja suletakse liblikaplaadi pöörlemise kaudu hõõrdumiseta. See sobib kõrge temperatuuri, kõrgrõhu ja söövitavaks söötmeks.
Klapi korpus ja liblikaplaat:
Klapi korpus on klambri tüüpi ühendus ja materjal on peamiselt roostevaba teras (304/316) või süsinikteras. Liblikaplaadi pind keevitatakse sageli kõva sulamiga (näiteks volframkarbiid), et suurendada kulumiskindlust.
Tüüpilised mudelid nagu D343H ja D673H tugiteenused ussi käigukasti, pneumaatilise või elektrivedu.
Tihendusvorm:
Mitmekihiline metallitihend: koos kolme ekstsentrilise struktuuri ja mitmekihilise metalli tihendusrõngaga (näiteks J-kujuline elastne tihendusrõngas) saavutatakse kahesuunaline "tihedam ja tihedam" tihendusfekt ning rõhutakistus võib jõuda PN40-ni (klass 300).
Dünaamiline tihenduspõhimõte: kui liblikaplaat pöörleb, kontaktpind kontaktib/ühendab klapi istme punktist lahti, et vältida hõõrdekaotust ja pikendada kasutusaega.
Vahvli kolmekordse nihke liblikaklapi spetsifikatsioon
|
Osanimi |
Materiaalne |
|
Keha |
En-gjl -250 |
|
Iste |
Zcusn5pb5zn5 |
|
Ketta tihendi rõngas |
Zcusn5pb5zn5 |
|
Ketas |
En-gjl -250 |
|
Lukustusrõngas |
Punane vask |
|
Kettakate |
Hpb 59-1 |
|
Vars |
Hpb 59-1 |
|
Kapott |
En-gjl -250 |
|
Pakkimine |
Grafiit |
|
Varspähkl |
Zcuzn38mn2pb2 |
|
Käeratas |
En-g. Js -500-7 |
Vahvli kolmekordne nihke liblikaventiil
valimis- ja hooldussoovitused
valimispunktid:
Möödia kohandamine
Drive režiim: kõrgsageduslike tööstsenaariumide jaoks on soovitatav pneumaatilisi ajameid (toetada kiiret lõiku) ja ussivarustuse manuaalide draivi saab valida madala rõhu stsenaariumide jaoks.
Hooldusnõuded:
Tihenduspinna kulumist kontrollige regulaarselt ja tihendi jõudluse säilitamiseks tuleb kõrge temperatuuriga vastupidav rasv.
Veenduge, et äärikud oleksid paigaldamise ajal joondatud, et vältida liblikaplaadi ebaühtlast jõudu, põhjustades tihendusrikkumist.
