API 594 Swing Check klapi kirjeldus
API 594 Swing Check klapp on ühesuunalise voolujuhtimisventiili tüüp, mis vastab Ameerika Petroleumi instituudi (API) standardile. See on mõeldud tööstuslike torujuhtmete jaoks nagu nafta- ja keemiatööstus. See avatakse ja suletakse, pöörates klapi ketta fikseeritud telje ümber, et meedium ei voolata tagasi. Selle põhikujundus järgib API 594 standardit ja sobib õhukeste lehtede, pune- ja topeltääriku konstruktsioonide jaoks.
Põhistruktuur ja disain
klapi korpuse ja ühenduse vorm:
klapi kere materjal: tavaliselt kasutatavad WCB, CF8, CF3 ja muud valatud teras või roostevaba teras, mis sobib kõrge temperatuuri ja kõrgrõhu jaoks (näiteks klass150 ~ 2500, temperatuurivahemik -196 kraad ~ 540 kraad);
Ühendusmeetod: vahvli tüüp (lühendatud struktuuri pikkus), topelt äärik või keevitamine, sobib ASME B16.5, GB\/T 9113 ja muude standardite jaoks.
VALVE klapp ja tihendussüsteem:
Ühe klapi või kahekordse klapi kiigekujundus, kahekordse klapi struktuur võib vähendada veehaami efekti;
Tihenduspind on valmistatud kõvasulamist (näiteks 13CR) või keha kõvenevast töötlemisest, et tagada ASI VI klassi lekketase;
Kevadine sulgemine (näiteks väändevedru) kiire reageerimise saavutamiseks (sulgemisaeg<0.5 seconds).
Põhi jõudluse parameetrid
Pressure Range: klass15 0 ~ 2500 (kuni PN100\/42.0mpa);
Kasutatav söötme: vesi, aur, õli, happelised söötmed (näiteks lämmastikhape, äädikhape) ja tugevad oksüdeerivad vedelikud;
suuruse vahemik: DN50 ~ 1500mm (NPS 2 "~ 60");
INSTALLATSIOONILIST: saab paigaldada horisontaalsesse või vertikaalsesse torujuhtmesse.
API 594 Swing Check klapi spetsifikatsioon
|
ese |
väärtustama |
|
Rakendus |
Tööstuslik |
|
Garantii |
1 aasta |
|
Lähtekoht |
Hiina |
|
Henan |
|
|
Võimsus |
Käsiraamat |
|
Meediumitemperatuur |
Kõrge temperatuur |
|
Kaubanimi |
Gnee |
|
Struktuur |
ASTM |
|
Meedium |
Vesi |
|
Kohandatud tugi |
OEM, ODM |
|
Tootenimi |
Vahvli kontrollventiil |
|
Tüüp |
Vesi reguleerivad ventiilid |
|
Kehamaterjal |
Süsinikteras |
|
Sertifikaat |
CE -sertifikaat |
|
Värvus |
Sinine |
|
Standard |
ASTM |
|
Kasutamine |
Kontrolli veevool |
|
Pakkimine |
Puitkast |

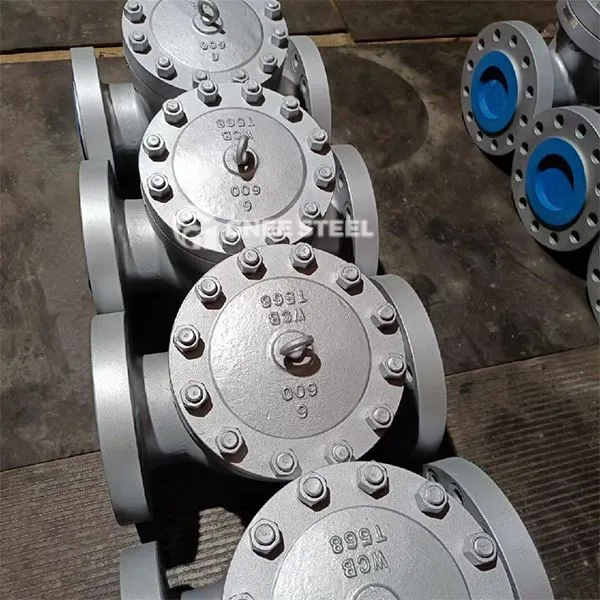

API 594 Swing Check klapp
Eelised
Compacti struktuur: vahvli tüüpi kujunduse pikkus on ainult 1\/4 ~ 1\/8 traditsioonilisest äärikuklapist, säästes paigaldusruumi;
Kiire reageerimine
Korrosioonikindlus
Pikk eluiga
Standardimine ja ühilduvus: See vastab sellistele rahvusvahelistele standarditele nagu API 594 ja ASME B16.34, et tagada süsteemi ühilduvus.
