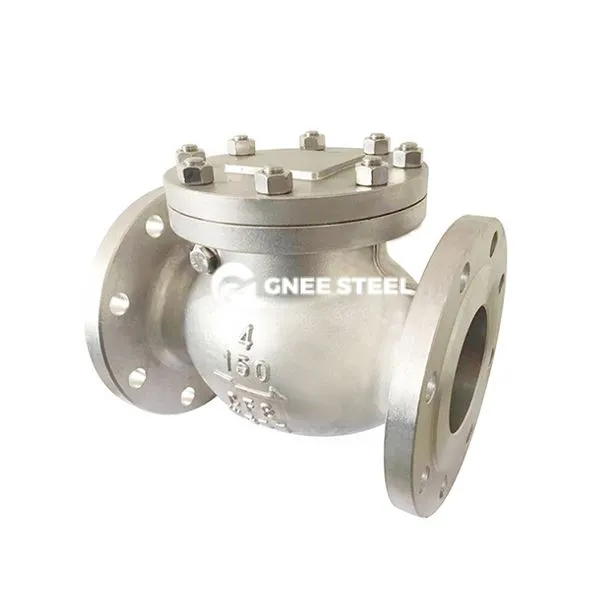

Süsinikteras ANSI 150 Swing Check klapi kirjeldus
Süsinikteras ANSI 150 Swing Check klapp on automaatventiil, mis kontrollib ventiili ketta avamist ja sulgemist söötme enda rõhu abil, et vältida torujuhtme vedeliku tagasivoolu.
Klapi korpus on süsinikterasest (näiteks ASTM A216 WCB) ja rõhutase vastab ANSI 15 0 standardile (vastab nimrõhule umbes 2,0 MPa), mis sobib keskmise ja madala rõhu tingimustele.
Structural features Swing design: The valve disc rotates around a fixed axis, opens in forward flow, and closes quickly by gravity or medium pressure in reverse flow. Täispuuritud voolukanal: voolujooneline kanal vähendab vedeliku takistust ja sobib madala voolukiiruse ja suure läbimõõduga torujuhtmete jaoks.
GNEE süsinikteras ANSI 150 Swing Check klapi spetsifikatsioon
|
ese
|
ventiil
|
|
Rakendus
|
Nafta- ja gaasi-, nafta- ja gaasitööstus, Peperokeemia, keemiline töötlemine, farmaatsiatooted, toit ja joogid, veepuhastus ja palju muud.
|
|
Sadamasuurus
|
DN20 ~ DN1200mm
|
|
Garantii
|
24 kuud
|
|
Lähtekoht
|
Henan, Hiina
|
|
Võimsus
|
mitte ükski
|
|
Meediumi temperatuur
|
Normaalne temperatuur, kõrge temperatuur, madal temperatuur
|
|
Kaubanimi
|
Gnee
|
|
Struktuur
|
kontroll
|
|
Meedium
|
nafta ja gaas, aur, vesi.
|
|
Kohandatud tugi
|
OEM, ODM, OBM
|
|
Kehamaterjal
|
Sepistatud süsinikteras, sepistatud CF8/CF8M roostevaba teras
|
|
Pallimaterjal
|
Sepistatud süsinikteras, sepistatud CF8/CF8M roostevaba teras
|
|
Varsmaterjal
|
Sepistatud roostevabast terasest jne.
|
|
Istmematerjal
|
PTFE või metallitihend stelliidiga, volframkarbiid
|
|
Lõppühendus
|
Äärik, keevitatud, pistikupesa keevisõmblus ja keermestatud
|
|
Kujundusstandard
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Sertifikaadid
|
API 6D, API 607, API 598, ANSI/ASME B16.34, CE, JIS, DIN, BS
|
|
Moq
|
1 ühik
|
Gnee süsinikteras ANSI 150 Swing Check klapp
Rakendus:
- Naftakeemia: rafineerimistehaste torustikud, reaktori väljalaskeavad, et vältida õli või söövitava sööde tagasi voolamist.
- Energiasüsteem: katla auru väljalaskeava, termiline võrk, et tagada kõrgtemperatuuri ja kõrgsurvekeskkonna ühesuunaline voog.
- Veetöötlus: ringlev veesüsteem, pumba väljalaskeava, et vältida veehaameri mõju seiskamise ajal.
Paigaldus- ja hoolduspunktid
Paigaldusnõuded
Voolu juhtimine: noole suund klapi korpusel peab olema kooskõlas söötme voolu suunaga. Vertikaalselt paigaldamisel peaks sööde voolama alt üles.
Tugi ja fikseerimine: Suure läbimõõduga ventiilid vajavad täiendavaid sulgusid, et vältida torujuhtme kaalust põhjustatud klapi korpuse deformatsiooni või lekkeid.
Hooldussoovitused
Puhastage regulaarselt ventiiliõõnes sisalduvaid lisandeid, kontrollige klapi ketta pöörleva võlli määrdet ja tihenduspinna kulumist. Kõva tihend tuleb välja vahetada, kui seda on kulunud rohkem kui 1 mm.
