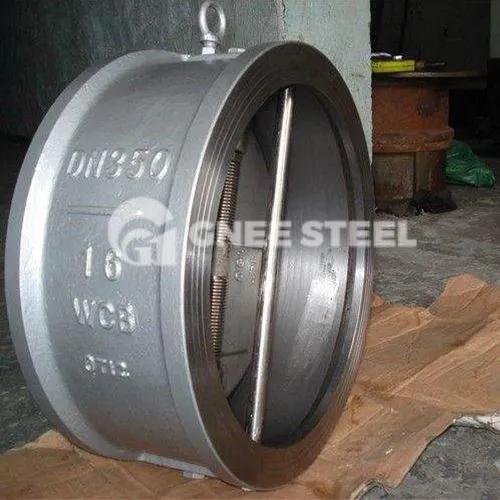

Ketaskontrollventiil on uut tüüpi tagasilöögiklapp, mis on välja töötatud paljude aastate ventiilide tootmistehnoloogia kombineerimisel välismaise täiustatud tootekujundusega. Selle peamiseks eeliseks on töötingimustes tagasilöögiklappide ja tõstetüüpi ülemiste tagasivooluklappide mõju ületamine. , veehaamri nähtus, saavutades löögivaba töö.
Disain ja toodetud vastavalt API 6D, ASME B16.34 või samaväärsele.◆ PT reitingud ASME B16.34 järgi
» Face to Face mõõtmed API 6D või ASME B16.34 jaoks ◆ Äärikuga otsad ASME B16.5 jaoks
» ASME B16.25 põkk-keevitusotsad ◆ Klappide märgistus MSS SP-le-25
» Kontrollige ja testige API 598 või API 6D järgi
» Suurused vahemikus 2" kuni 30"
» Rõhureitingud klassidest 150 kuni klassini 600, PN16 kuni PN100
» Otsad Ühendused äärikutega RF- või RTJ-, põkk-keevitus- või rummuotstes
» Struktureeritud kaheosalise poltidega korpusega, ühes tükis liitrõhuga suletud korpuses
» Pakutakse mitmesuguseid kere- ja sisustusmaterjale, sealhulgas süsinikterasest ASTM A216 WCB, WCC, madala süsinikusisaldusega terasest LCB, LCC, legeerterasest WC6, WC9, C5, roostevaba terasest CF8, CF8M, CF3, CF3M, dupleks- ja superdupleksterasest A890 GR. 4A, 5A või F51, erimaterjalid, Monel, Alu. Pronks C95800, 95600 jne. Korrosiooni- või kulumiskindluse suurendamiseks võib kasutada katteid. Tarnida võib ka kõvakattega ja keeviskatteid. Istmed Metall-metalli või mullikindla elastsusega.
» Valikuline möödaviigusüsteem, Dashpot ja vastukaalu koost.
- Funktsioonid
1. Madal voolutakistus
Voolujooneline klapi korpus ja klapipesa vooluala on rohkem kui 1,4 korda torujuhtme voolualast. Seega, kui klapiketas avaneb 40º käigunurga all, on võimalik saavutada täisvooluala ja voolutakistus on üsna väike.
2. Madal isesulguva rõhu erinevus
Täielikult avatud voolukiirus on madal. Tänu ventiiliketta kaldus suurele ekstsentrilisele konstruktsioonile ja kahe võlli fikseeritud tüübile on võlli tihend usaldusväärselt tihendatud. Klapiketas ja võll on hingedega ühendatud ja varustatud isemäärevate laagritega, et minimeerida hõõrdumist.
Seetõttu võib avamis- ja sulgemisrõhu erinevus olla väiksem kui 19 kPa ja täielikult avatud voolukiirus on umbes 2 m/s, mis on palju väiksem kui teistel tagasilöögiklappidel, ja see ei tohiks reoveekeskkonda kinni jääda.
3. Hea tihendus
4. Suurepärased dünaamilised omadused
Ülaltoodud konstruktsiooniomaduste tõttu reageerib veevoolu vastupidine klapp kiiresti. Koos väikese 40º käigunurga ja suure läbimõõduga veevoolu ümbersuunamisega minimeeritakse klapiketta löögijõud puhverseadmele ja puhvrisilinder vähendab oluliselt klapiketta mõju puhverseadmele. Vähendab veehaamrit, kui pump on seisatud, ja saavutab vaikse seiskamise.
5. Pikk eluiga
Unikaalne metall-metalli, kahe ekstsentriline ja kallutatud disain võimaldab klapikettal avamisel kiiresti klapipesa küljest lahti tulla. Hõõrdemoment on äärmiselt väike ja kaitseb tõhusalt tihenduspinda. Klapipesa koonuse pinnatihendus võimaldab klapikettal pärast sulgemist ise lukustuda. Lisaks saab vasturõhu all saavutada usaldusväärse tihenduse. Pärast testimist, isegi pärast 100, 000 korda avamist ja sulgemist, vastab selle tihendusvõime endiselt ja on kõrgem kui tagasilöögiklapi lekkeindeks. Staatilise võlli konstruktsioon muudab klapiketta hõõrdumise ainult laagriga avamise ja sulgemise ajal ning võlli tihend ise on staatiline tihend, mis on väga usaldusväärne.
