Ääriku kallutusketta tagasilöögiklapi klapiketas on liblikakujuline kaldus ketas, mis on paigaldatud klapi võllile. Klapipesa on spetsiaalne ujuv, elastne metallist kõvatihendus, mis tagab, et klapipesa saab klapikettaga automaatselt oma asendit reguleerida. Klapipesa tihenduspind on osa kaldkoonusest ning klapipesa ja klapiketta vahele moodustatud tihendusjoon on ligikaudu elliptiline kõver. Nurk selle kõvera tasapinna ja klapi voolukanali keskjoone vahel on 60 kraadi. Ligikaudu elliptilise tihendusjoone pikitelg moodustab koonuse teljega ekstsentrilise nurga, mis tähendab, et koonuse telg, kus asub klapipesa tihenduspind, ja klapi korpuse voolukanali keskjoon moodustavad teise ekstsentrilise nurga 15°. kraadi ~20 kraadi . Klapiketta pöörlemistelje telg on samuti vastavalt joondatud.
kallutatava ketta tagasilöögiklapi spetsifikatsioon
Põhiparameetri spetsifikatsioon
Disain ja tootmine: API594, API 6D, JB/TB8937;
Näost näkku ja otsast lõpuni: API594,API6D,DIN3202,JB/T8937;
Rõhu-temperatuuri reiting: ASME B16.34,DIN2410,GB/T9124,HG20625,SH3406,JB/T74;
Ülevaatus ja katse: API598,JB/T9092;
Toru äärik: JB/T74~90,JB/T9112-9124,HG20592~20635,SH3406,ASME B16.5,DIN2543~2548,GB/T13402,API605,ASME B16.47.
Tootevalik
Korpuse materjal: süsinikteras, roostevaba teras, legeerteras, pronks
Nimiläbimõõt: 2"~24" (DN50~DN600)
Ühenduse lõpp: RF, RTJ, BW
Rõhuvahemik: klass 150–2500 (PN16–PN150)
Töötemperatuur: -196ºC~+560ºC

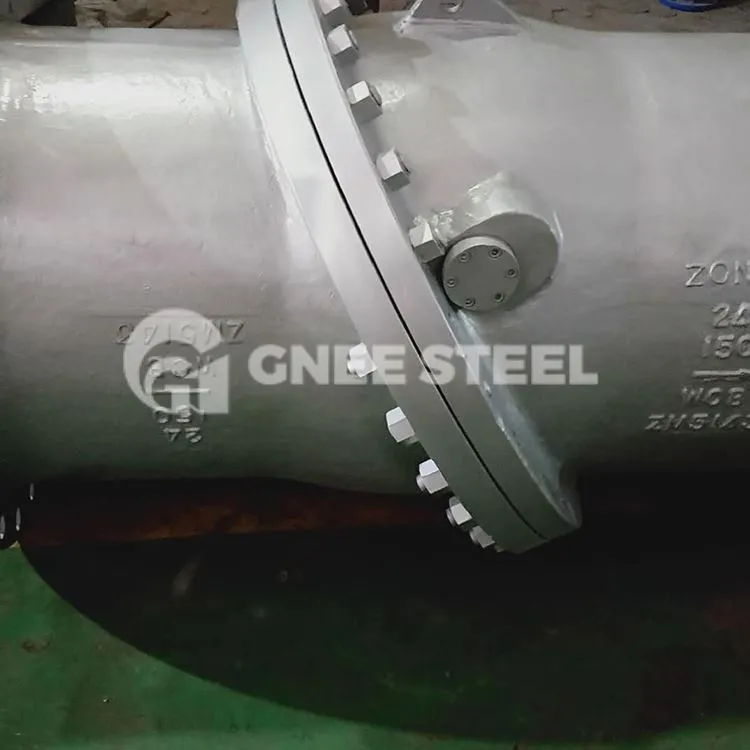

Äärikuga kallutusketta kontrollklapid
KKK
1. Mis on teie MOQ?
Meie MOQ on tavaliselt 1 tk.
2. Mis on teie tarneaeg?
Meie tarneaeg on umbes 25-30 päeva.
3. Millised on teie maksetingimused?
Aktsepteerime T / T, 100% L / C, Western Unioni ja nii edasi.
4. Kas saaksite pakkuda tasuta näidiseid?
Tavaliselt pakume tasuta proove, kuid kliendid kannavad veokulud.
