Sepistatud terasest kontrollventiili kirjeldus
Sepistatud terasest kontrollventiil on klapp, mis juhib ava- ja sulgemisosi, et saavutada ühesuunaline voolu juhtimine läbi keskmise voolurõhu. Selle põhifunktsioon on vedeliku tagasivoolu vältimine ja seda kasutatakse sageli kõrgtemperatuuril ja kõrgsurve tööstussüsteemides.
Materjal ja protsess:
Klapi korpus on sepistatud terasest (näiteks A105, F304/F316), millel on kõrge tugevuse, korrosioonikindluse ja laia temperatuuritakistuse ulatuse omadused (-29 kraad ~ 550 kraad);
Tihenduspind on nitrida või plakeeritud kõva sulamiga, mille kõvadus on suurem kui HRC58 või võrdne, et tagada tihendi usaldusväärsus kõrgsurve tingimustes.
Tüüpiline struktuur:
Bonneti ühenduse meetod:
Bolt Type: klapi korpus ja kapott on ühendatud poltide ja pähklitega ning suletakse spiraalse haava tihendiga (316 painduva grafiidiga);
Welded tüüp
Spressure iseenda pingutav tüüp
Tüüp- ja tööpõhimõte
Swing Check klapp
Klapi ketas pöörleb telje ümber läbi liigendimehhanismi. Kui see on täielikult avatud, on vedeliku takistus väike (rõhk on vähenenud), mis sobib suurte voolutingimuste jaoks;
Tihenduspinna saab kujundada kogu metalli või kummist padjadega inkrusteeritavana ning rakendatavate söötmete hulka kuuluvad vesi, õli ja osakesi sisaldavaid vedelikke. Lift kontrollventiil
Klapi ketas liigub vertikaalselt piki klapi istet. Kui see on suletud, tugineb see kiire lähtestamiseks oma kaalule või sisseehitatud vedrule ning tihendus jõudlus on rangem (lekketase jõuab API 598 standard) ; Tüüpilised mudelid nagu Y tüüpi sepistatud terasest kontrollventiil, voolukanal on Y-kujuline ja vedeliku takistus on ainult 30% ~ 50% tavaliste ventiilide omast, mis sobib mittekorsiivsetele söötmetele, näiteks aurule ja vesile. Socket keevitusega sepistatud terasest kontrollventiil
Pistikupesa keevitusühendus võetakse kasutusele ja tihenduspinna kontakt on ühtlane, mis sobib puhta söötme ja kõrgsurve erinevuste keskkonnas (kuni klassi 2500) .
Sepistatud terasest kontrollventiili spetsifikatsioon
| ese | ventiil |
| Struktuur | Kontroll |
| Rakendus | Üld- |
| Lähtekoht | Hiina |
| - | Henan |
| Võimsus | Käsiraamat |
| Kohandatud tugi | OEM, ODM |
| Sadamasuurus | 3/4''-2 1/2'' |
| Garantii | 1 aasta |
| Meediumi temperatuur | Kõrge temperatuur, keskmine temperatuur, normaalne temperatuur |
| Kaubanimi | Gnee |
| Meedium | Vesi |
Eelised ja piirangud
| Tingimused | Eelised | Piirangud |
|---|---|---|
| VÕIMALUSE KIRJUTAMINE | Kõrgeim rõhutase ulatub klassi 2500 (42MPa), mis sobib naftakeemiliste ülikõrgete rõhutorude jaoks | Klapi ketta sagedane avamine ja sulgemine võib tihenduspinnale kergesti põhjustada kriimustusi, mis nõuab regulaarset lihvimist ja hooldust. |
| Temperatuuri resistentsus | Sepistatud terasmaterjal toetab laia temperatuurivahemikku -29 kraadi ~ 550 kraadi ja sobib soojusjõu ja tuumaenergia kõrgtemperatuuriliste süsteemide jaoks. | Kõrge temperatuuriga töötingimused vajavad kuumakindlad sulami klapi varred (näiteks F91) ja grafiidipakendit, mis on kallimad. |
| TÄHELEPANU PEATUD | Eemaldatav kapoti disain hõlbustab pitserite väljavahetamist ja toetab veebipõhist hooldust. | Määre süstimise juhtimine nõuab rõhu täpset kontrolli (10% kõrgem kui torujuhtme rõhk) ja määrde sissepritsekogus. Vale töö võib hõlpsalt põhjustada pitseri rikke. |

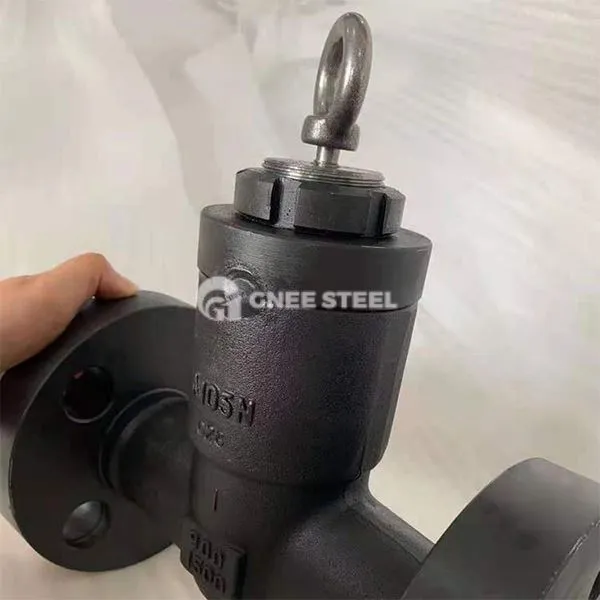

Sepistatud terasest kontrollventiil
