Suure jõudlusega mitte -slam -kontrollventiili kirjeldus
Suure jõudlusega mõjuta kontrollventiil on automaatventiil, mis välistab löögijõu ja veehaami efekti, kui klapi ketas on suletud spetsiaalse konstruktsioonilise konstruktsiooni (näiteks vedru summutamise, kaldega ketasventiili ketas) kaudu, tagades ühesuunalise voolu vedeliku vool ilma müra ja mehaaniliste kahjustusteta. Selle põhieesmärk on vältida meediumi tagasivoolu, optimeerides samal ajal torujuhtme süsteemi stabiilsust ja ohutust.
Struktuurne kompositsioon
Ventiini kere:
Materjal on kõrgtugev rauast, süsinikteras või roostevabast terasest, mis on korrosioonikindel ja sobib kõrgsurvekeskkondade jaoks.
Ühenduse vormid hõlmavad ääriku, niiti või vahvli tüüpi, et täita torustiku paigaldamise nõudeid.
Klapi ketas ja ajami komponendid:
Kaldkeelventiili ketas: vähendage löögijõudu sulgemisel (võrreldes traditsioonilise pöördeklapi kettaga) läbi kallutuse nurga kujunduse, et saavutada sujuv avamine ja sulgemine.
Springi summutamisseade: sisseehitatud ülitugeva vedru (näiteks Inconel X750) või hüdrauliline puhver, et imada klapi ketta sulgemise kineetiline energia ja vältida veehaami efekti.
Tihendussüsteem:
Tihenduspind on valmistatud alloy kattest või ptfe kattest, mille kõvadus on HRC55 ~ 65, erosioonitakistus ja lekkekiirus, mis on väiksem kui 0. 01%.
Suure jõudlusega mitte -slam -kontrollventiili spetsifikatsioon
Nominaalne läbimõõt (DN): DN50 ~ DN1200, mis katab väikeste ja keskmise suurusega kuni suure läbimõõduga torujuhtmete vajadused.
Rõhutase (PN): PN16 ~ PN420 (vastab klassile 150 ~ 2500), mis sobib kõrgsurve- ja ülikõrgete tingimuste jaoks.
Temperatuurivahemik: -196 kraad ~ 450 kraad, toetades ekstreemseid söötmeid, näiteks veeldatud gaas ja kõrge temperatuuriga auru.
Põhilised eelised
- Kõrvaldage veehaameri efekt: läbi summutusseadme või sümbolise plaadi struktuuri vähendatakse torujuhtmete ja seadmete kaitsmiseks sulgemisvõimalust 70%~ 90%.
- Pikaajaline kujundus
- Kiire vastus: klapi ketta avamine ja sulgemisaeg on 0 väiksem või võrdne. 1 sekundit, et vältida tagasivoolu süsteemi tõrkeid.
- Mitmekohaline kohanemisvõime: ühildub kõrgrõhu, madala temperatuuri ja söövitava keskkonnaga (näiteks väävlit sisaldav õli ja gaas, vedel lämmastik) .

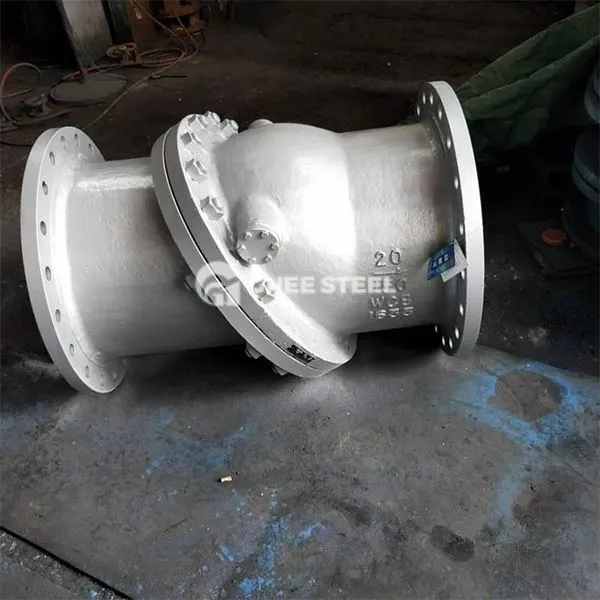

Suure jõudlusega mitte -slam -kontrollventiil
Miks valida suure jõudlusega mitte -slam -kontrollventiil
Ohutus: läbi nulli lekke tihendamise + mitte mõjuta sulgemise, vältige plahvatuse ja seadmete kahjustuste riske, mis on põhjustatud tagasivooluga.
Majandus: vähendage torujuhtme vibratsiooni hoolduskulusid ja pikendage ventiilide ja sellega seotud seadmete kasutusaega.
ComPatitility: toetab mitut materjali (roostevaba teras, dupleksiteel, niklipõhine sulam) ja paigaldusvormid (horisontaalsed/vertikaalsed torustikud)
