tööstusliku kontrollventiili kirjeldus
Tööstuslik kontrollventiil on automaatventiil, mida kasutatakse tööstuslikes torujuhtmesüsteemides keskmise tagasivoolu vältimiseks. See realiseerib ühesuunalise voolu juhtimise klapi ketta, keskmise rõhu või vedrujõu tupsuse kaudu, et tagada seadme ohutus ja protsessi stabiilsus. Selle põhifunktsioonid hõlmavad järgmist:
ETTEVALT SMEDIA VÄLJAS: blokeerige vedeliku vastupidine voog, et vältida selliseid riske nagu pumba ümberpööramine ja torujuhtme veehaami efekt;
Automaatne avamine ja sulgemine: välist võimsust ei nõuta ning klapi ketta liikumine realiseeritakse, tuginedes vedeliku rõhule ja mehaanilisele struktuurile.
Peamised tüübid ja struktuuriomadused
| tüüp | funktsioon | rakendus |
|---|---|---|
| LIFT kontrollventiil | Klapi ketas libiseb piki klapi korpuse vertikaalset keskjoont, tugeva tihendamise ja suure takistusega | Kõrgsurve, väikese läbimõõduga torujuhtmed (näiteks keemilised reaktori väljalaskeavad) |
| Stiibkontrollventiil | Klapi ketas pöörleb võlli ümber suure vooluhulgaga, mis sobib madala voolukiiruse ja suure läbimõõduga torustike jaoks | Nafta- ja maagaasitorustikud |
| Liblikakontrollventiil | Ventiili ketas on liblikakujuline struktuur, millel on väike ja kerge ning see tuleb paigaldada horisontaalselt. | HVAC süsteem, veepuhastusvõrk |
| Kuuli tüüpi ümberpööramise kontrollventiil | Sfäärilise klapi kettal on tihendipinnal tugev isepuhastusvõime ja see on osakeste söötme abil erosioonile vastupidav. | Maagi ja keemiliste taimede määrimissüsteemid |
| Vaikne kontrollventiil | Paigaldage puhverseade, et vähendada klapi ketta löögimüra, mis sobib müratundlike stseenide jaoks | Veevarustuse ja drenaaži ehitamine, täppisseadmed toetavad |
tööstuslik kontrollventiili spetsifikatsioon
Klapi suurused: 1\/2-36 "(dn 15- dn900)
Surve: ANSI klass 150-2500 (pn 16- pn420)
Temperatuur: -196 kuni 500 kraadi
Kerematerjalid: malmist, süsinikteras, roostevaba teras, sulamterast ja dupleksiteras
Trimmis (ketas\/vars): malmist, süsinikterast, roostevabast terasest, dupleks -teras ja sulami teras
Kujundus: ASME 16.34\/API 6D\/API 600\/BS 1868
Näost näkku: ASME B16.10
Lõppäärik: ASME B16.5, ASME B16.47
BW End: ASME B16.25
Test: API 598\/API 6D\/BS 6755
Spetsiaalne: NACE MR -01-75

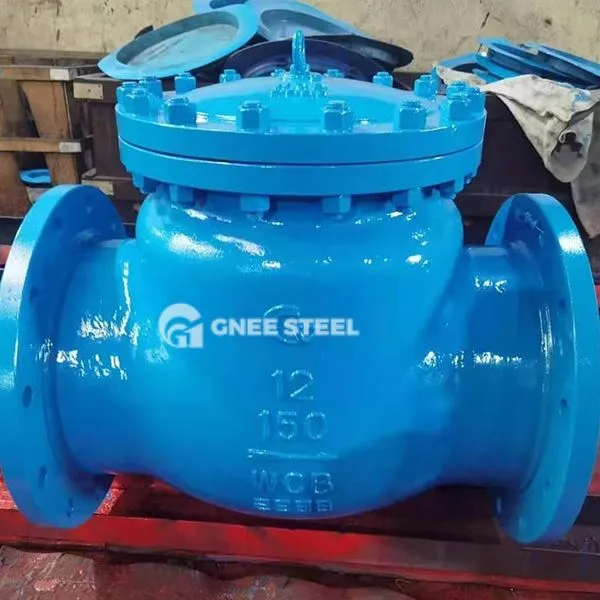

tööstuslik kontrollventiil
Rakendused
Energia ja keemiatööstus: vältige kõrgtemperatuuri ja kõrgsurvekeskkonna (näiteks aurutorusid ja reaktorite väljalaskeava) tagasilööke; Vee töötlemissüsteem: vältige vee tagasilõiget pärast pumba sulgemist ja põhjustada tühikäigu kahjustusi; Pharmaceutical\/Food: Sanitaar roostevabast terasest materjal sobib steriilse keskkonna jaoks ristsaastumise vältimiseks; Mining ja metallurgia: kõrge kulumise ja osakeste sisaldava söötme torujuhtme kontrollimiseks kasutatakse kuuli tüüpi tagurpidi kontrollventiile.
