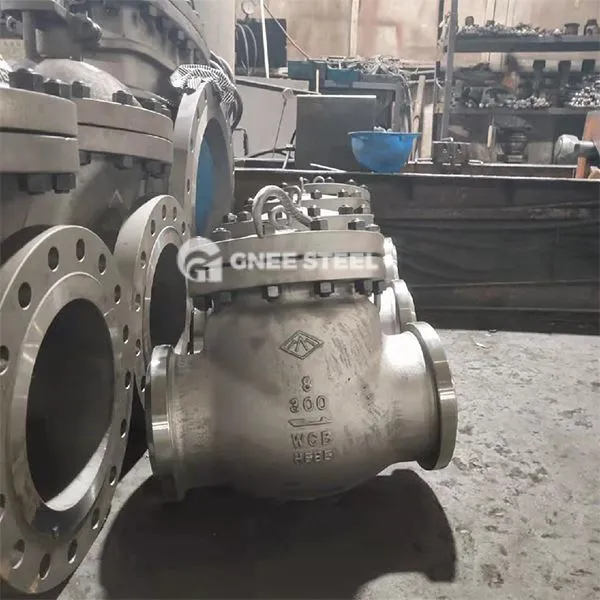

Madala temperatuuriga kontrollventiil
Kirjeldus
Krüogeenne kontrollventiil on automaatventiil, mida kasutatakse spetsiaalselt äärmiselt madala temperatuuriga keskkonnas -196 kraadi ~ +80 kraad. See avab ja sulgeb klapi ketta automaatselt läbi söötmevoolu, et vältida krüogeensete vedelike, näiteks vedela hapniku, vedela lämmastiku ja veeldatud maagaasi (LNG) tagasivoolu, ning kaitsta torustikusüsteemide ja seadmete ohutust. Selle põhifunktsioonid hõlmavad järgmist:
Keskmise tagasilöögi vältimine: krüogeensete vedelike ühesuunalise voolu tagamine, et vältida pumpade või mootorite vastupidist pöörlemist.
Süsteemi rõhk: torujuhtme rõhu tasakaalu säilitamine tihendusstruktuuride kaudu, et vähendada krüogeense söötme gaasistamisest põhjustatud rõhu kõikumisi.
Põhistruktuuri kujundamine
VALVE KOHA JA SUUR
Compacti struktuur: lühiajalise klapi ketta disaini (pöörde- või lifti tüüp) kasutuselevõtt sulgemisjõu vähendamiseks ja DN10 ~ DN200 kaliibritega kohanemiseks.
Anti külmutamise disain: klapi istmepinna täitmine külmutusagensiga või lööki haavatava õõnsuse seadmine, et vähendada temperatuuri järskude muutuste tõttu tihenduspinna deformatsiooni riski.
Rõhu- ja kulumiskindla tehnoloogia
Double tihendus
Buffing ja kadude vähendamine: Turbiini labad või teleskooppuhvervarrukad on konfigureeritud, et tarbida söötme kineetilist energiat ja vähendada klapi südamiku küürimist kiire vedeliku abil.
Madala temperatuuriga kontrollventiil
Spetsifikatsioon
Nominaalne läbimõõt: dn 10-200
Rakendatav temp.:ⅶb: {0}} kraad
Nominaalne rõhk: PN40 riba
Rakendatav sööde: vedel lämmastik, vedel hapnik, vedel maagaas ja muud madala temperatuuriga sööde
Klapi ketta tihendusmaterjal: PTFE (kood: P)
Klapi kere materjal: SS304 (kood: b) SS316 (kood: R), SS316L (kood: l)
Ühenduse viis: pistikupesa keevitamine
Paigaldamisviis: tavaliselt horisontaalne paigaldamine võib lisada vedru klapi kettale, et tugevdamise jõudlust tugevdada, praegu saab paigaldada mis tahes nurga all
Keskmise voolu suund peab olema sama, mis klapi korpusel noolesuund
