Pööravad tagasilöögiklapid paigaldatakse üldiselt horisontaalselt, kuid seni, kuni väldite ventiili kiirust surnud keskpunkti jõudmiseks, saab neid paigaldada ka vertikaalselt. Vertikaalse paigalduse korral tekitab klapi sulgemismoment selle raskusjõu tõttu, kuna klapp on täielikult avatud asendis, kui sulgemismoment on väga väike, mistõttu ventiil sulgub edasi. Selleks, et ületada puudujääke klapi aeglases reaktsioonis seisvale keskkonnale, saab ventiili konfigureerida laadimist hõlbustava kangi raskusmehhanismi või vedruga.

Pöördkontrollventiilide spetsifikatsioon

Suuruste vahemik	Korpuse materjal
1 1/2"-30" DN40-DN750	WCB, LCB, WC6, CF8, CI A126 CL.B, messing B16, pronks B62
Surve reiting	Plaadi materjal
Klass{0}}Klass 2500 PN16-PN200	WCB, LCB, WC6, CF8, CI A126 CL.B, messing B16, pronks B62
Lõpeta ühendus	Istme materjal
Äärik (RF, RJ), põkkkeevitus	A105, F304, #25, 304
Struktuuri stiil	Varre materjal
Täielik port	/
Täiturmehhanismi valikud	Disaini standard
/	BS 1868, GB/T 12236, MS SP-71
Temperatuuri vahemik	Näost näkku standardne
-29 kraad ~550 kraadi	ASME B16.10, GB/T 12221, GB/T15188.1
Ühenduse standard	Testi standard
Ääriku puurimine: ASME B16.5, ASME B16.47, GB/T 9113, JB/T 79 Põkkkeevitus: ASME B16.25, GB/T 12224	API 598, JB/T 9092, GB/T 13927

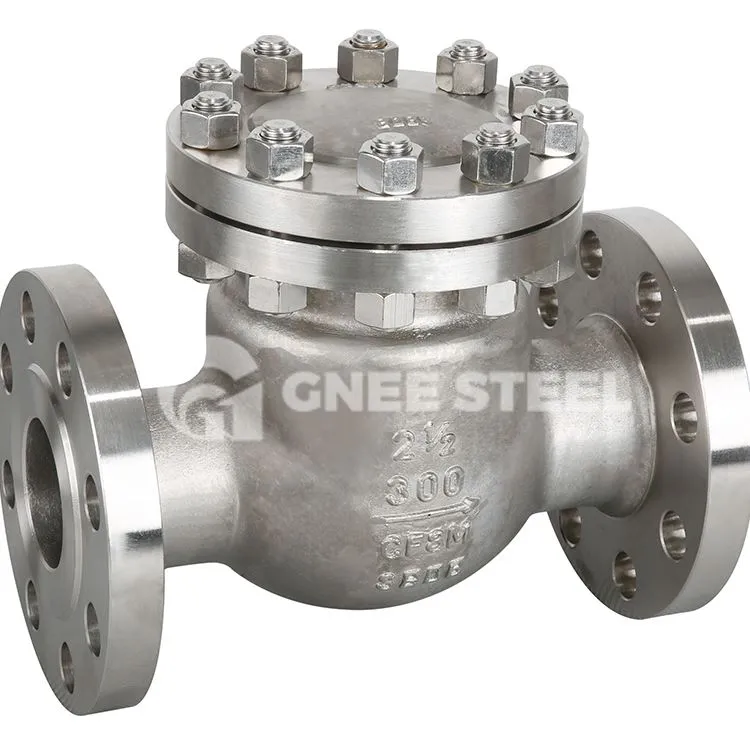

Pööravad tagasilöögiklapid

Check Valves Swing Check Valves

Pöördeklapi ketas on kettakujuline ja pöörleb ümber klapipesa kanali pöörleva võlli. Kuna klapi sees olev kanal on voolujooneline, on voolutakistus väiksem kui tõste tagasilöögiklapil. See sobib suure kaliibriga, väikese voolukiiruse ja harvade voolumuutuste korral, kuid ei sobi pulseeriva voolu jaoks. Selle tihendusvõime ei ole nii hea kui tõste tagasilöögiklapil. Pööravad tagasilöögiklapid jagunevad ühe klapiga, kahe klapiga ja mitme klapiga. Need kolm tüüpi jagunevad peamiselt klapi läbimõõdu järgi. Eesmärk on vältida keskkonna voolamise või tagasivoolu peatumist ja hüdraulilist mõju nõrgendamist.
