Keermestatud kontrollventiil
Kirjeldus
Keermestatud kontrollventiil on automaatventiil, mis on ühendatud lõimega. See tugineb ventiili ketta avamiseks ja sulgemiseks söötme enda voogu, mida kasutatakse söötme voolamise ja torujuhtme seadmete kaitsmiseks. Selle põhifunktsioonid hõlmavad järgmist:
Ühesuunaline voolujuhtimine: võimaldab keskkonnas voolata ainult ühes suunas ja klapi ketas sulgub automaatselt, kui see voolab vastupidises suunas;
Tagasivooluvastane kaitse: hoiab ära pumba ümberpööramise, torujuhtme keskmise tagasivoolu või konteineri rõhu leevendamise.
Struktuuriomadused
Ühendusmeetod: klapi korpuse sisse- ja väljalaskeava otsad on konstrueeritud sisemiste keermetega (DN vähem või võrdne 50 mm) või väliste keermetega, mis sobivad väikeste läbimõõduga torude jaoks. Paigaldamise ajal on vajalik tihenduslint või hermeetik;
Klapi korpuse materjal: tavalised materjalid hõlmavad malmist, süsinikterast, roostevabast terasest (näiteks 304/316L). Roostevaba teras valitakse siis, kui korrosioonikindlus on kõrge;
Tihendivorm: kõva tihend (metall kuni metall) või pehme tihendiga (elastne klapi iste), lekketase võib jõuda IV taseme (kõvatihend) või VI taseme (pehme tihend).
Keermestatud kontrollventiili spetsifikatsioon
| Kirjeldus | |||
| Tootenimi | Keermestatud kontrollventiil | ||
| Modle | H14W-16P | ||
| Nominaalne läbimõõt (DN) MM | 1/2-3 "(dn 15- dn80) | ||
| Töösurve | 0-1. 6MPA | ||
| Kujundusstandard | Din .apl.gb | ||
| Tihendusvorm | Pehme tihendi tüüp | ||
| Ajendatud režiim | hüdrauliline võimsus/veejõud | ||
| Rakendatav meedia | Vesi, naft, gaas ja söövitav vedelik | ||
| Kohaldatav temperatuur | (-0 kraad -100 kraad) | ||
| Materiaalne | SS316 .SS304. | ||
| Keermestatud standard | NPT /BSPT /BSP /DIN | ||
| Lõppühendus | Keermestatud | ||

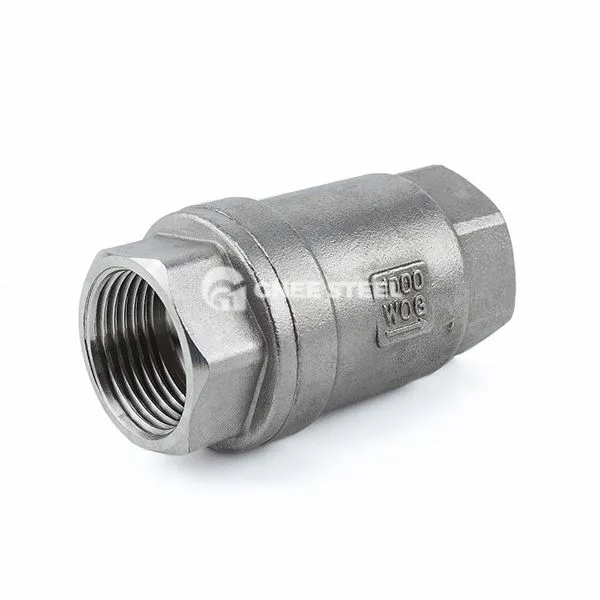

Keermestatud kontrollventiil
Rakendus
Tööstuslik torustiku süsteem: vältige keskmist tagasivoolu pärast pumba peatumist, kaitske pumba korpust ja ajami seadmeid;
Kõrgsurve lisasüsteem: pakkuge süsteemi kahjustuste vältimiseks torujuhtmete rõhkude kompenseerimist;
Kompaktne seade: keermestatud ühendus säästab ruumi ja sobib instrumentide mõõtmise torustikus või seadmete sisemisteks torustikes.
Valimisnõuanded
Rõhutase: tavapäraste töötingimuste jaoks on valitud PN16 ~ 40 ja kõrgsurve stsenaariumide (näiteks aurusüsteemide) jaoks on vaja sepistatud terasklapi korpuse või karbiidi tihendi;
Keskmise omadused: söövitava keskkonna (happed ja leelise) jaoks eelistatakse roostevabast terasest või PTFE-voodriga ventiilid; Kiige või elastsed tihendusstruktuurid sobivad osakesi sisaldavate vedelike jaoks;
Ühenduse vorm: Sisemine keermeühendus (kood 6) sobib väliste torude keermete jaoks ja välised keermeventiilid peavad tihendama töötlemist.
