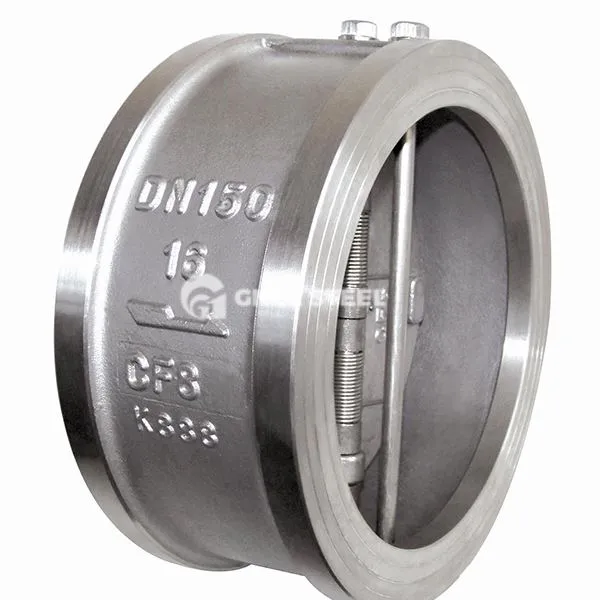

vahvli tüüpi kontrollventiil
Kirjeldus
Vahvli kontrollventiil on automaatventiil, mis viib klapi ketta keskkonna enda voolu avamiseks ja sulgemiseks. Seda kasutatakse söötme tagasi voolamise, pumba ümberpööramise ja mahuti rõhu leevendamise kontrolli alt väljumise vältimiseks. See võtab kasutusele vahvliühenduse struktuuri ja fikseeritakse toruäärsete äärikute vahel äärikute või poltide abil. Sellel on omadused väikese suurusega, kerge kaalu ja mugav paigaldus. See sobib piiratud ruumiga torustikusüsteemidele.
Põhistruktuur ja tüüp
Konstruktsioonitüüp: tõstmistüüp (H71 tüüp): klapi ketas liigub mööda vertikaaltelje üles ja alla, tuginedes avamiseks keskmisele rõhkule ja kevad aitab sulgemisel. See sobib väikese läbimõõduga kõrgsurve stseenide jaoks (DN15 ~ 350mm); Kiiku tüüp (H44 tüüp): klapi ketas pöörleb ümber liigenditelje, mis sobib suure läbimõõduga madala vooluhulga torujuhtmete jaoks (DN50 ~ 1200mm), madala voolutakistuse ja väikese sulgemismõtega; Butterfly topeltketas (H76 tüüp): topeltketta disain kombineeritakse kevadise puhverdamisega, kiire sulgemiskiirusega (<1 second), which significantly reduces the water hammer effect.
Key komponendid:
Body materjal
Sealing Technology
vahvli tüüpi kontrollventiili spetsifikatsioon
|
Klapi kujundus |
: API 594 \/ API 600 (ISO 10434) \/ API 6D (ISO 14313) \/ API 602 \/ API 603 \/ API 608 \/ API 609 \/ DIN 3357 |
||
|
Rõhu testimine |
: API 598 \/ API 600 \/ API 6D |
||
|
Näost näkku |
: ANSI B 16.10 |
||
|
Lõppühendus |
: Kruvitud vastavalt BSP\/BSPT\/NPT, keevitatud vastavalt SW\/BW, äärikule nagu RF\/RTJ |
||
|
Äärikuühendus |
: ANSI B 16.5 (For NPS≤24) / ANSI B 16.47 SERIES B, ANSI 16.47 SERIES A, MSS SP-44 (For NPS >24) |
||
|
Butt Weld End |
: ANSI B 16.25 |
||
|
Pistikupesa keevisõmblus |
: ANSI B 16.11 |
||
|
Keeratud ots |
: ANSI B 1.20.1 (BSP\/NPT) |
||
|
Seinapaksus |
: API 600 \/ BS 1868 |
||
|
Rõhureiting |
: Nagu ANSI 125#, 150#, 300#, 400#, 600#, 800#, 900#, 1500#, 2500# |
||
|
Insenerivõimalus |
: Käigukastiga, elektripõhised, pneumaatilised aktiveerivad |
||
|
Suurusevahemik |
: Nagu NPS 2 "- 48" |
||
vahvli tüüpi kontrollventiil
Eelised
Veevastane haamri kujundus: vedrupuhver (näiteks kahekordne vedrustruktuur patendis CN 222798224 U) või liblikate topeltklapi ümbersuunamist kasutatakse tagasilöögi mõju vähendamiseks ja klapi eluea pikendamiseks;
Kompaktne ja tõhus: konstruktsiooni pikkus on ainult 1\/3 traditsioonilisest ääriku kontrollventiilist ja kaal väheneb 40%~ 60%, säästes paigaldusruumi;
Kiire vastus: klapi klapi sulgemisaega saab juhtida 0 piires 3 ~ 1 sekundis, et vältida söötme tagasivoolu süsteemi rõhu kõikumisi.
Rakendus
Munitsipaalveevarustus ja drenaaž: vältige keskkonna tagasivoolu pärast seda, kui pumbaüksuse ohutuse kaitsmiseks veepump on suletud;
Naftakeemiline: kõrgsurve reaktsiooniseadme sisselaske- ja väljalaskeavade ühesuunaline voolujuhtimine;
Krüogeenne tehnika: veeldatud maagaasi (veeldatud maagaasi) ülekandesüsteemi tagasilöök;
Toitesüsteem: vältige katla söödaveetorustiku auru tagasilööki.
