API 602 on rahvusvaheline ventiilide standard, mille on välja töötanud American Petroleum Institute (API). See standard on suunatud peamiselt terasest tõmbeventiilidele, ventiilidele ja tagasilöögiklappidele, mille nimimõõtmed on DN100 (USA standardsuurus) väiksemad või sellega võrdsed. Standard API602 määrab nõuded klapi konstruktsioonile, materjalidele, mõõtmetele, nimirõhule, konstruktsiooni pikkusele, tootmisele, kontrollile ja katsetamisele.
| ANSI klass / reiting | 800#, 1500#, 2500# |
| Disaini standard | API 602 |
| Testimisstandard | API 598 |
| Suurus | 1/2″ -2″ |
| Materjalid | Kere: A105, F11, F22, F51, LF2, F304, F304L, F316, F316L Trimm: 13% Cr, Stellite jne |
| Lõpeb | Kruvitud otsad (NPT) ANSI/ASME B1.20.1 pesa keevisõmbluse otsad ASME B16.11 põkkkeevitusega otsad ASME B16.25 otsaäärikule: ANSI B16.5 |
| Operatsioon | Manuaal, elektriline |
| Sadamad | Standardne ja täisport |
Materjali valik
| Kärpimisnumber | Värava pinnad | Istmepinnad | Varre materjal |
| 1 | 13Cr | 13Cr | ASTM A182 F6a |
| 2 | 18Cr-8Ni | 18Cr-8Ni | ASTM A182 F304 |
| 3 | 25Cr-20Ni | 25Cr-20Ni | F310 |
| 5 | HF (Co-Cr A) | HF (Co-Cr A) | ASTM A182 F6a |
| 8 | 13Cr | HF (Co-Cr A) | ASTM A182 F6a |
| 9 | Monel | Monel | Monel |
| 10 | 18Cr-8Ni-Mo | 18Cr-8Ni-Mo | ASTM A182 F316 |
| 12 | 18Cr-8Ni-Mo | HF (Co-Cr A) | ASTM A182 F316 |
| 13 | sulam 20 | sulam 20 | sulam 20 |
| 15 | HF (Co-Cr A) | HF (Co-Cr A) | ASTM A182 F304 |
| 16 | HF (Co-Cr A) | HF (Co-Cr A) | ASTM A182 F316 |
| Kauba nr | Osa nimi | Materjalid |
| 1 | Käsiratas | Kõrgtugev malm |
| 2 | Nimeplaat | Roostevaba teras |
| 3 | Käsiratta mutter | ASTM A194 2H; ASTM A194 8 |
| 4 | Varre pähkel | ASTM A276 420 |
| 5 | Nääre polt | ASTM A193 B8 |
| 6 | Nääre pähkel | ASTM A194 8 |
| 7 | Nääre äärik | ASTM A216 WCB; ASTM A352 LCB; ASTM A351 CF8 |
| 8 | Nääre | SS304, SS316 |
| 9 | Pakkimine | Grafiit |
| 10 | Kapoti polt | ASTM A193 B7, B7M, B8, B16; ASTM A320 L7M |
| 11 | Kapoti mutter | ASTM A194 2H, 7M, 8, 16 |
| 12 | Kapoti tihend | SS304+grafiit; SS316+Grafiit |
| 13 | Istme rõngas | ASTM A276 410; ASTM A182 F304/ F316 |
| 14 | Värav | ASTM A182 F6a/ F304/ F316 |
| 15 | Keha | ASTM A105, ASTM A350 LF2, ASTM A182 F5/ F11/ F22/ F91, F304(L)/ F316(L) |

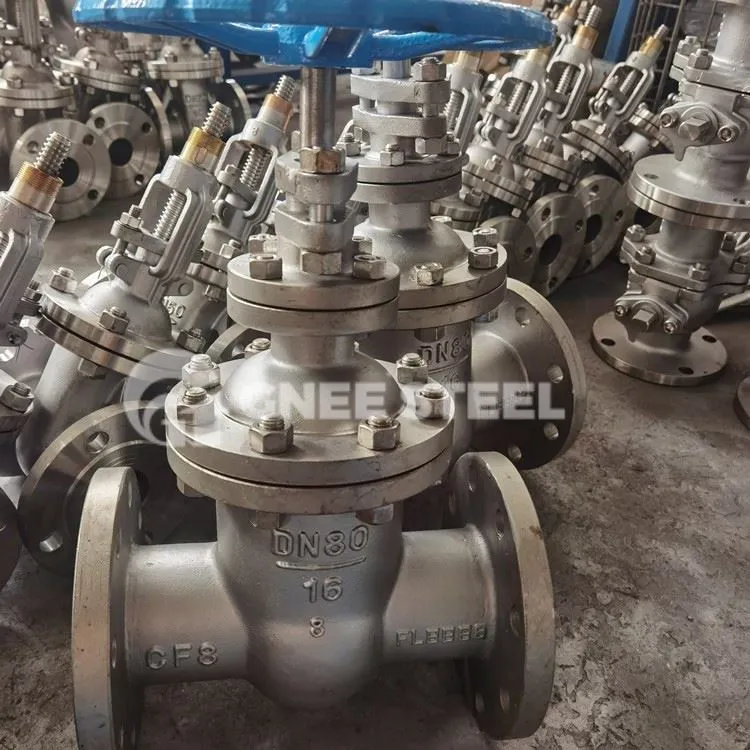

API 602 väravaklapp
