Maagaasi väravaklapp

Maagaasi väravaklapp on väljalülitusventiil, mida kasutatakse spetsiaalselt maagaasi ülekandesüsteemis. See realiseerib torujuhtme keskkonna täieliku avamise või täieliku sulgemise, tõstes väravaplaadi vertikaalselt. See sobib keskmise ja kõrgsurve stsenaariumide jaoks (näiteks linnagaasi pagasiruumi torustikud, gaasihoidlad jne).

Selle põhifunktsioonid on:

‌ Minimaalne vedelikutakistus
‌ kahesuunaline tihendusvõime

Struktuur ja tööpõhimõte
‌Core komponendid‌:

‌Valve kere‌: malmist või kõrgtugevat rauda (valatud terast kasutatakse kõrgsurve stsenaariumi korral), turbulentsi vähendamiseks siledate sisemiste voolukanalitega;
‌Gate‌:
‌ Painutav värav‌: rõhu tühjendusavaga, kompenseerides tihenduspinna kulumist elastse deformatsiooni kaudu (rakendatav vähem kui PN40 süsteemidega või võrdne);
‌Paralleelne topeltvärav: kraapige lisandid (näiteks tõrva, tahkete osakeste aine) tihenduspinnal, et lahendada traditsiooniliste väravaventiilide "lahtise sulgemise" probleem;
‌Valve iste‌: karbiidi või pTFE materjaliga manustatud korrosioonikindluse ja tihendamise eluea parandamiseks;
‌Valve vars‌: roostevabast terasest materjal, mis on varustatud täielikult suletud ava- ja sulgemisnäitaja ning tolmukindel kaitsekattega.
‌Sealing Principte‌:

Keskmine rõhk lükkab värava suruda klapi istet, et moodustada isesuhe, ja käeratast tuleb sulgemisel täielikult lukustada;
Kõrgsurvesüsteemid (näiteks PN300 tasemel) tühjendage lisandid klapi õõnsuse äravoolu augu kaudu, et vältida koksimist ja blokeerimist.

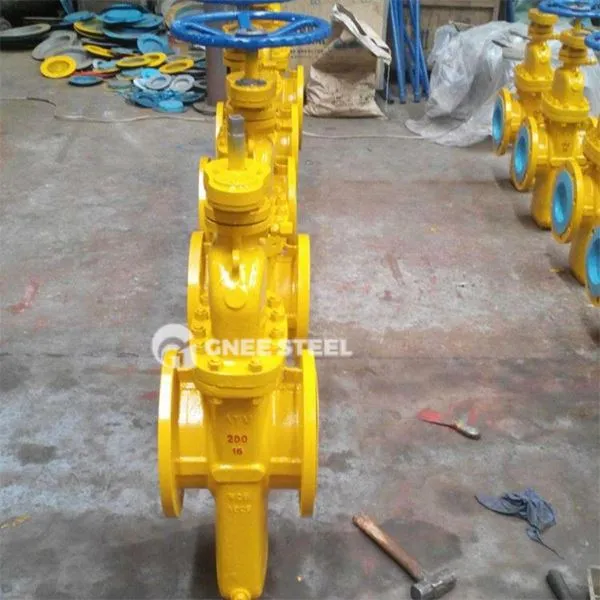

Maagaasi väravaklapp



Rakendused
Pikamaatorustikud: maagaasi pagasiruumi väljalõige ja segmenteeritud rõhu juhtimine (DN 100- DN1600 toru läbimõõt);

Ladustamis- ja jaotusjaamad: gaasipaagi sisse- ja väljalaskeavade eraldamine ja hooldus eraldamine;

Linna torujuhtme võrgud: voolake sisselülitamise juhtimine enne majapidamise rõhu reguleerimisjaamu.
