Toodete kirjeldus
Avatud varrega ventiili vars tõuseb või langeb, kui klapp avaneb või sulgub. Tavaliselt muudetakse tõstevarre trapetsikujuliste keermete korral pöörlev liikumine lineaarseks liikumiseks, st töömoment muudetakse töötõukejõuks nii väravaplaadi keskel oleva mutri abil kui ka juhtsoonte abil. klapi korpus. Kui klapp on avatud, on vedeliku läbipääs täiesti vaba, kui värava tõstekõrgus on võrdne 1:1-kordse klapi läbimõõduga, kuid seda asendit ei saa töö ajal jälgida. Tegelikus kasutuses on see märgina klapivarre tipp, st liikumatult avanemise asend kui selle täielikult avatud asend. Selleks, et võtta arvesse temperatuurimuutuse lukustusnähtust, tavaliselt avatud asendis tipuni ja seejärel 1/2-1 pööret tagasi, kui klapi täielikult avatud asend. Seetõttu määrab klapi täielikult avatud asendi värava asend (st käik). Seda tüüpi ventiil tuleks paigaldada torujuhtmesse horisontaalselt.
Tehnilised andmed
| PN | 16 - 40 |
| DN | 50 - 350 |
| Temperatuuri reiting | -120 kraadi kuni +450 kraadi |
| Shelli materjalid | valatud süsinikterase kombinatsioon moneli ja muude spetsiaalsete sulamitega |
| Ühendused | Madala temperatuuriga süsinikteras Kõrge temperatuuriga süsinikteras Süsinikteras Roostevaba teras Kõrge temperatuuriga roostevaba teras Kõrge kroomisisaldusega roostevaba teras Hastelloy Inconel Puhas nikkel Titaan Monel 6 kuu Muud erisulamid |
| Ühendused | Äärikuga otsad |
| Operatsioon | käsiratas, käigukast, pneumaatilised ja elektrilised ajamid |
Tõusva varre ventiili eelised
1. üldine kapseldamine: avatud varrega pehme tihendiga värava ventiili värav võtab vastu üldise kapseldamise, selle hea kattevõime ja täpse geomeetria, et tagada usaldusväärne tihendus ja eluiga.
2. kerge kaal: klapi korpus on valmistatud kõrgtugevast malmist, kerge, lihtne paigaldada.
3. Lamedapõhjaline iste: põhi kasutab sama lameda põhjaga istme kujundust kui veetoru, mis ei tekita prahi mudastumist ja muudab tihenduse usaldusväärsemaks.
4. Korrosioonikindlus: väravaklapi sisemine õõnsus on korrosiooni ja rooste vältimiseks kaetud mittetoksilise epoksüvaiguga, mida saab kasutada mitte ainult toores joogivee, vaid ka kanalisatsiooni jaoks.

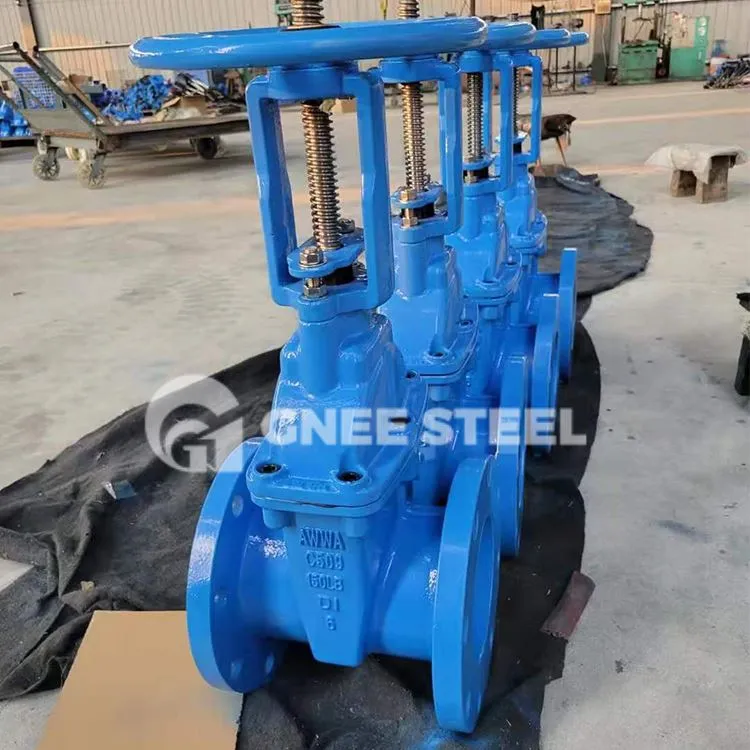

Tõusva varrega GNEE väravaklapp on laos
Meist
GNEE Group on professionaalne ventiilide tarnija Hiinas, millel on 5 tootmisliini, meie tarnevalikusse kuuluvad: liblikventiilid, kuulventiilid, tagasilöögiklapid, kereventiilid, siibrid jne. Meie ventiilid on toodetud vastavalt erinevate riikide tootmisstandarditele ja läbinud. SGS, ISO ja muud kvaliteedikontrolli organisatsioonid. Tarnime iga kuu 500 tonni ventiile, võtke meiega igal ajal ühendust.
Kuum tags: tõusva varrega väravaventiilid, Hiina tõusva varrega siibri ventiilid tootjad, tarnijad, tehas
