Teie juhtiv GNEE (Tianjin) Rahvusvaheline Trade Co., Ltd. Tarnija

Gnee terase kontsern on tarneahela integreeritud ettevõte, mis hõlmab terasplaati, mähist, profiili, välismaastiku kujundamist ja töötlemist. 2008. aastal 5 miljoni RMB registreeritud kapitaliga asutatud Gnee on teinud teraseturul muljetavaldavaid edusamme ja arengut koos Gnee People'iga enam kui 15 aastat rasket võitlust. Praegu ulatub investeeringu kogusumma 30 miljoni RMB-ni, töökoja pindala on üle 35000 ㎡ ja kus töötab üle 200 töötaja. Gnee'st on saamas Hiina kesktasandike kõige professionaalsem rahvusvaheline terase tarneahela ettevõte, millel on selge strateegiline raamistik, integreeritud juhtimisstruktuur, ettevõtte juhtimisvundament, rikkalik fond ja inimjõud.

Miks valida meid?

Meie tooted

GNEE Group on spetsialiseerunud kvaliteetsete ventiilide ja liitmike tootmisele ja turustamisele mitmesuguste tööstuslike rakenduste jaoks, sealhulgas veevarustus, kanalisatsioonisüsteemid, nafta ja gaas ning merepuhastus.

Müügiturg

GNEE klappe on eksporditud enam kui 150 riiki üle maailma ning igal aastal külastab GNEE Groupi üle 50 kliendi ja tellib rohkem kui 30,{3}} klappi.

Meie meeskond

GNEE Group asutati 2008. aastal 5 miljoni RMB suuruse registreeritud kapitaliga. Praegu on ettevõtte koguinvesteering 30 miljonit jüaani, tehase pindala on üle 35,000 ruutmeetri ja rohkem kui 200 töötajat.

Klienditeenindus

GNEE Group seab alati esikohale toodete kvaliteedi ja klientide vajadused ning püüab pakkuda igale oma kliendile paremaid teenuseid. Järgime uusimaid standardeid ning keskendume juhtimisele, tehnoloogiale ja protsessiinnovatsioonile. Küpse müügiteenuste süsteemiga nõuab GNEE Group igale kliendile ühekordse teenuse pakkumist.

Krüogeenne väravaklapp

Krüogeenne väravaklapp on avamis- ja sulgemisseade, mida kasutatakse täielikuks avamiseks ja sulgemiseks. Madala temperatuuriga väravaventiili avanemis- ja sulgemisosa on väravaplaat. Väravaplaadi liikumissuund on vedeliku suunaga risti.

Valatud terasest väravaklapp

Valatud terasest tõmbeventiile kasutatakse keretorustikes tootes kasutatavate reguleerimis- ja seiskamisseadmetena. Valatud terasest väravaventiili avamis- ja sulgemiselement on värav, värava liikumissuund on vedeliku suunaga risti, väravaklapp saab olla ainult täielikult avatud ja täielikult suletud, seda ei saa kasutada reguleerimiseks ja drosseliks.

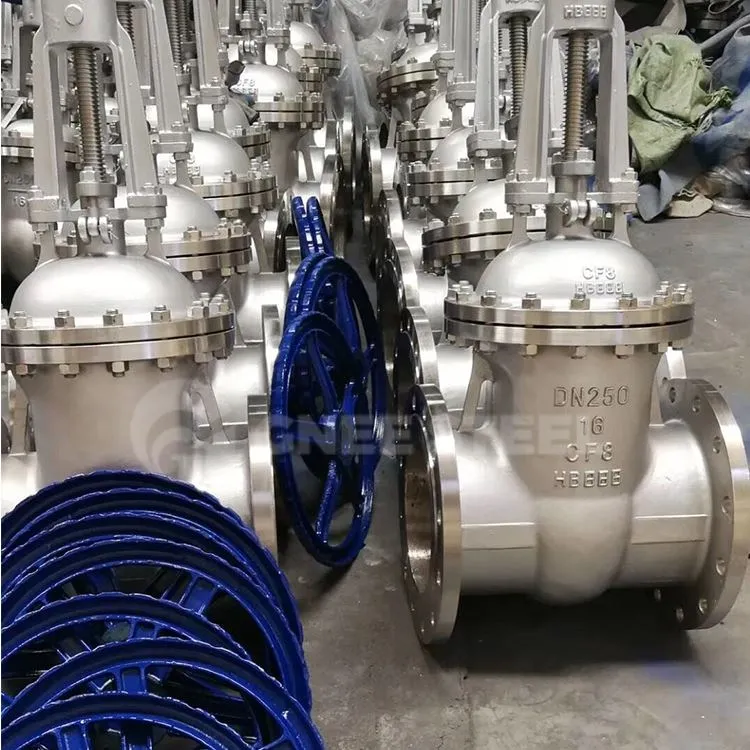

Paindlik kiiluvärava ventiil

Suurus: 2''~48''
Ühendus: Äärikuga
Materjal: WCB/SS/valamine
Kasutusala: õli, vesi, gaas, hape

Malmist mittetõusva varrega väravaklapp

Läbimõõt: DN{0}}DN600
Rõhk: 1.0MPA-2.5MPA
Temperatuur: -20ºC-150ºC

Äärikuga noaga väravaklapp

Suuruste vahemik: NPS2 ~ NPS24, DN50 ~ DN600
Nimirõhk: klass 150 /PN10/PN16
Kohaldatav temperatuur: 0~200ºC

Elastne istuv väravaklapp

Suurus: DN40-DN600
Disainistandard: GB/T 12232-2005 DIN3352, EN593, MSS SP-67
Survestandard: GB/T 13927-1992, API598

Nuga tüüpi noa väravaklapp

Suurus: 2"-48" DN50-DN1200
Ühendusrežiim: äärik
Surve edetabel: PN6/10/16, ANSI klass 125/150

Sepistatud terasest käsiratta väravaklapp

Suurus: 1/2''~2'' (DN15~DN50)
Port: täisport
Töörõhk: 150LB ~ 1500LB

Käsitsi noa tüüpi noavärava klapp

Spetsifikatsioon: DN50 kuni DN1200
Standardne äärikühendus: DIN PN10, ANSI B16.5 Cl#150
Disaini standard: MSS SP-81

Mis on Wedge Gate Valve?

Kiilventiil on teatud tüüpi ventiil, mis suudab vedeliku voolusüsteemis tihendada. See on välja töötatud eesmärgiga tagada maksimaalne kulumiskindlus. Seda ventiili saab paigaldada paljudele rakendustele, nagu kanalisatsioon, vesi ja muud töökeskkonnad. Ventiili saab kasutada ka madala temperatuuri ja kõrge rõhuga keskkondades.

Nende ventiilide põhiosad on kapott, kiilupooled, iste ja vars. Kiilu pooled on omavahel ühendatud vedrudega. Need vedrud suurendavad koormust madalamal rõhul.

Kiilvärava ventiili eelised

Voolu kiire ümberpööramine seiskamisprotseduuride ajal, nähtus, mida nimetatakse "veehaamriks", ei ole siibri ventiilide puhul aeglase avanemise-sulgemise liikumise tõttu üsna tavaline.

Ketasmehhanismi liikumise olemuse tõttu võib mõne väravakujunduse puhul näost näkku mõõde olla väga väike. See võib olla üsna kasulik mõne torustiku puhul, mis on piiratud saadaoleva ruumiga.

Täielikult avatud asendis on kere sisemise kanali takistus voolule väga madal, kuna see hoiab sirget joont, mistõttu tekivad turbulentsid on väiksemad kui muud tüüpi klapikonstruktsioonide puhul.

Klapi avamine ja sulgemine nõuab mehhanismi liikumise tõttu väikest pingutust, mis ei ole otse voolu vastu, nagu mõne teise ventiili konstruktsiooni puhul. Kõrge rõhu korral saab ketta hõõrdumist selle juhtimise vastu kompenseerida möödaviiguga .

Kiilväravaid ventiile on lihtne paigaldada, kuna mõlemad pooled on sümmeetrilised, ilma etteantud voolusuunata. See asjaolu vähendab veategureid torustiku koostamisel või hooldustöödel.

Vähem keerukas tootmine tähendab suuremat töökindlust ja vähem hooldust.

Lai kasutusala, kuna tõmbeventiilid on üsna mitmekülgsed ja neid saab kasutada õlis, aurus, vees, suure tihedusega vedelikes ja muudes keskkondades, sealhulgas granuleeritud tahkete ainete puhul.

Väravaventiilidel on suurepärane tihendusvõime, mida soodustab voolurõhk, mis aitab hoida värava ja istme vahel tihedat ühendust.

Kiilvärava ventiilide tüübid

Tahke kiil on ühes tükis tugev konstruktsioon. See ei kompenseeri toruotste koormustest või termilistest kõikumistest tingitud muutusi istme joonduses. Sellisena on see lekke suhtes kõige vastuvõtlikum. Välja arvatud NPS 2 (DN 50) ja väiksemad, ei soovitata tahke kiiluga kettaid üldiselt kasutada rakendustes, mille temperatuur on üle 250 kraadi F (121 kraadi C). Kõige ökonoomsemaks peetakse täiskiiluga ventiile. Peaaegu kõik väikesed, NPS 2 (DN 50) ja väiksemad siibrid on täiskiilventiilid. Täiskiiluga ventiile kasutatakse tavaliselt mõõduka kuni madalama rõhu ja temperatuuriga rakendustes. Tavaline on kasutada malmist või kõrgtugevast malmist täiskiiluga siibriventiile külmas või ümbritsevas veetorustikus.

Painduv kiil on ka ühes tükis konstruktsiooniga nagu kindel kiil, kuid istmepindade taga olevad alad on painduvuse tagamiseks õõnsad. See konstruktsioon kompenseerib istme joonduse muutusi, et iste oleks parem, säilitades samal ajal tugeva kiilu tugevuse keskel. See disain pakub paremat lekketihedust ja paremat jõudlust olukordades, kus on võimalik termiline sidumine.

Jaotatud kiil koosneb kaheosalisest konstruktsioonist, mis asetseb ventiili korpuse kitsenevate pesade vahel. Kaks poolitatud kiilupesa osa on tasapinnaliselt vastu klapipesa, kui varre liigutatakse allapoole, ja need eemalduvad klapipesadest, kui varre tõmmatakse üles.

Kiilvärava ventiili komponendid

Täiturmehhanism
Täiturmehhanism on komponent, mis ventiili käitab. Tavaliselt on see käsitsi käsiratas või elektriline, hüdrauliline või pneumaatiline ajam. Manuaalse täiturmehhanismi puhul rakendab ventiili operaator käsirattale pöörlevat jõudu vedeliku voolu käivitamiseks või peatamiseks.

Vars
Vars on keermestatud komponent, mis ühendab täiturmehhanismi kiilukettaga. Vars on mõeldud voolu edastamiseks täiturmehhanismilt klapikettale, et avada või sulgeda vedeliku voolu. Kui vars liigub ülespoole, avab see vedeliku voolu; allapoole liikudes peatab see vedeliku voolu. Kiilventiilide tootjad toodavad varsi kõrgtugevatest metallidest, nagu roostevaba teras ja süsinikteras, et tagada klapi tööks vajalik kõrge tugevus, eriti kõrgsurverakendustes.

Plaat
Plaat on komponent, mis on varrega ühendatud. See võib käivitada või peatada vedeliku voolu täiturmehhanismist varre kaudu.

Iste
Kiilventiili tootjad projekteerivad klapi kahe istmega. Iste on komponent, mis tihendab klapi ketta klapi korpuse külge. Istmed on valmistatud rõngastena või integreeritud klapi korpusesse. Need on kas elastsed või metallist. Elastsed istmed on valmistatud pehmetest materjalidest nagu kumm või plast ja neid kasutatakse seal, kus klapp on mõeldud madalatele temperatuuridele alla 65o C. Metallist istmed taluvad kõrgeid temperatuure ja seega sobivad need üle 65oC temperatuuridele.

Klapi korpus
Klapi korpus on ventiili välimine osa, milles on klapiketas ja istmed. Kiilväravventiilide tootjad kujundavad korpuse ülitugevatest materjalidest, nagu roostevaba teras ja süsinikteras, tagamaks, et kere on piisavalt tugev, et taluda kõrget survet ja löögikahjustusi. Klapi sisse- ja väljalaskeavad on tehtud klapi korpusel.

Kapott
Klapikapott paigaldatakse tavaliselt klapi korpuse peale. See on mõeldud katma klapi korpuse ava ja sisemisi osi, nagu vars ja klapi tihend. Keevitamise, poltide, keermete või survetihendite kasutamine ühendab kere ja kapoti. Kiilventiilide tootjad toodavad kapoti ja korpust samast materjalist, et suurendada ühtlust ja tagada ka klapi vastupidavus kõrgele vedelikurõhule.

Pakkimine
Pakkimine on nööritihendusaine, mis hoiab ära vedeliku lekke klapivarre ja kapoti vahel. Samuti aitab see kontrollida saasteainete ja tahkete ainete sisenemist väravaklappi.

Kiilvärava ventiili protsess

Ventiilikomplekti paigaldamisel tuleb järgida mõningaid olulisi näpunäiteid, et tagada komponentide ohutus ja toimimine. Mõned neist hõlmavad järgmist:

Kontrollige enne paigaldamist selliseid komponente nagu värav, pesa ja klapi materjal, et veenduda, et neil pole defekte.

Veenduge, et keevitustöö on lõpetatud ning keevitusalal ei oleks jääke ega muud prahti. Samuti kontrollige enne paigaldamist sobivate tihendite abil, et äärikud oleksid jahtunud ümbritseva keskkonna temperatuurini.

Lisaks ei tohiks ääriku ja tõmbeventiili vahel olla väändumisi ega kõrvalekaldeid. Kui ventiil on suur, võib torusõlme koormuse vähendamiseks vaja minna konstruktsioonilist tuge.

Reguleerige kahte äärikut, et jätta piisavalt ruumi ventiili hoolduseks sisse- või väljalibisemiseks, seejärel paigaldage ettevaatlikult vahepoldid. Seda tuleks teha nii, et klapi põhi toetuks poltidele, et vältida klapi läbikukkumist.

Pingutage polte järk-järgult, et äärikute, klapi ja tihendi vahel oleks ühtlane rõhk ja korralik tihend.

Lõpuks määrige ja käivitage ventiil mitu korda ning kontrollige koostu stabiilsust.

Kiilvärava ventiili hooldamine

Kontrollige, kas kiilventiil on korralikult suletud, kas tihenduspinnal ei ole võõrkehi ja kas tihenduspinnal on sisemine leke. Lubamise korral on kiilventiili kontrollitulemus lülitumine, vastasel juhul on tihenduspind kahjustatud ja vajab hooldust.

Kui esineb rike, on vaja kiilventiili hooldada. Kiilventiilidel on turvaline väljalaskeava, mis võimaldab komponentide puhastamist, kahjustatud tihendite ja tihendite vahetamist, tihenduspindade muutmist ja tühjendusrõhu reguleerimist. Väärtus on väiksem kui 1. Kahekordne rõhk. Pärast hooldust ei saa kiiluventiil tööd jätkata enne, kui see läbib hüdrostaatilise testi.

Kiilventiile tuleks regulaarselt kontrollida ja hooldada ning korrosiooni tuleks rangelt vältida. Seadmed peavad alati olema heas korras.

Täitke äravooluava kiilventiiliga ja veenduge, et kate on lahti ja uuesti vajutatud. Kiilventiilidel on tihendusrõngad, kuid pakkimise asemel ei ole soovitatav kasutada survet.

Kui vaheäärik lekib, kontrollige, kas kinnituspoldid on lahti. Kui ei, pinguta need uuesti ühtlaselt; "Kui leke, tihendi kahjustus, vananemine või isegi tihenduspind võib kahjustuda, tuleks kiilventiilid parandada ja asendada tihenditega või parandada tihenduspind."

Kuidas valida kiiluvärava klapp?

Konkreetse rakenduse jaoks väravaventiili valimisel on optimaalse jõudluse ja pikaealisuse tagamiseks oluline arvestada mitmete teguritega. Mõned peamised tegurid, mida tuleks arvesse võtta, on järgmised:

01/

Töötingimused

Hinnake töötingimusi, sealhulgas temperatuuri, rõhku ja voolukiirust, et valida tõmbeventiil, mis suudab rahuldada teie rakenduse spetsiifilisi nõudmisi.

02/

Klapi suurus

Sobiva klapi suuruse määramiseks võtke arvesse toru suurust ja voolunõudeid. Õige suuruse valimine tagab tõhusa voolu juhtimise ja hoiab ära liigse rõhukadu.

03/

Ehitusmaterjalid

Valige klapi korpuse, värava ja pesade jaoks sobivad materjalid, lähtudes ühilduvusest käideldava vedelikuga. Võtke arvesse selliseid tegureid nagu korrosioonikindlus ja temperatuuritaluvus.

04/

Klapi disain

Valige tõusva ja mittetõusva varre kujunduse vahel ruumipiirangute ja kasutuslihtsuse põhjal. Lisaks kaaluge, kas teie rakenduse jaoks sobib paremini tugev kiil või painduv kiil.

05/

Lõpetage ühendused

Hinnake vajalike otsühenduste tüüpi, näiteks äärikuga, keermestatud või keevitatud otsad, lähtudes torusüsteemist ja paigaldusnõuetest.

06/

Tööstusstandardid ja sertifikaadid

Veenduge, et valitud väravaventiil vastaks tööstusstandarditele ja sertifikaatidele, et tagada selle kvaliteet, töökindlus ja ohutus.

Meie tehas

Grupil on 5 tütarettevõtet, mis asuvad Anyangi, Tianjini, Hongkongi ja Singapuri riikides ja piirkondades. Peakorter asub oraakli kodulinnas Henani provintsis, maailma kultuuripärandi "Yin Ruin" asukohas, Anyangi linnas, mis on üks kaheksast Hiina iidsest pealinnast.

Meie sertifikaat

KKK

K: Mis vahe on tahke kiilu ja painduva kiiluga ventiili vahel?

V: Painduv kiil on samuti ühes tükis nagu tugev kiil, kuid istmepindade taga olevad alad on painduvuse tagamiseks õõnsad. See konstruktsioon kompenseerib istme joonduse muutusi, et iste oleks parem, säilitades samal ajal tugeva kiilu tugevuse keskel.

K: Millised on väravaventiilide erinevat tüüpi kiilud?

V: Kaks põhitüüpi siibriventiilid on valmistatud kiiltüüpi ja topeltkettaga tüüpi ventiilid ning igas tüübis on mitu variatsiooni. Kiile on kolme tüüpi: tahke, lõhestatud ja painduv kiil. Tahke kiil on ühes tükis tugev konstruktsioon.

K: Millised on kiilventiilide eelised?

V: Kiilväravaid ventiile on lihtne paigaldada, kuna mõlemad pooled on sümmeetrilised, ilma etteantud voolusuunata. See asjaolu vähendab veategureid torujuhtmesüsteemi montaaži või hooldusprotseduuride ajal. Vähem keerukas tootmine tähendab suuremat töökindlust ja vähem hooldust.

K: Mis eelis on painduva kiilu kasutamisest tahke kiilu asemel?

V: Paindlikud kiilud pakuvad suuremat paindlikkust erinevate rõhkude või voolukiiruste muutmisel, samas kui tahked kiilud tagavad tihedamad tihendid suurema rõhu korral ja aja jooksul vähem hooldust.

K: Millise äärmusliku teeninduse korral kasutatakse painduvaid kiilventiile?

V: Poltidega kapoti painduvad kiilventiilid sobivad ideaalselt kõrgsurveauru, katalüütilise reformimise, hüdrokrakkimise ja muude raskete teenuste jaoks. Tugevam, lekkekindel poltidega korpuse kapotiühendus tagab vuugi tiheduse suurema poltide pöördemomendiga.

K: Mis vahe on RSV-l ja kiilventiilil?

V: RSV siibri ventiilide eeliseks on kummitihend, mis kõrvaldab kiilväravventiilide "Achilleuse kõõluse", st "soone" kiilventiili põhjas ja mis võib täituda osakestega, mis võivad takistada klapi nõuetekohast sulgemist. .

K: Mis vahe on kiilventiilil ja liblikventiilil?

V: Väravaid ja liblikventiile kasutatakse nii voolu sisse- kui ka väljalülitamiseks, kuid liblikklapid võivad reguleerida voolu ka osalise ketta sulgemise kaudu. Liblikklapid on osa veerandpöördega ventiilide perekonnast ja neid saab sulgeda palju kiiremini kui siiberventiilid, mis on mitme pöördega ventiilid.

K: Mis on kõige levinum ja laialdasemalt kasutatav väravaventiil?

V: Tugevad kiilventiilid
Tahke kiilventiilid (või tavalised kiilventiilid) on tavaliselt kõige laialdasemalt kasutatavad. Need on sageli kõige lihtsamad ja odavamad valikud, kuid pakuvad head mehaanilist tugevust. Need sobivad laias laastus peaaegu igat tüüpi vedelate ainete jaoks.

K: Mis vahe on kiilventiilil ja laieneval ventiilil?

V: Erinevalt plaadist või laienevast ventiilist ei ole kiilventiilid pigistatavad, kuna klapi korpuse põhja jääb tühimik, kui klapp on avatud. Nendel ventiilidel puudub ava läbi värava enda; selle asemel tõmbub värav avatuna ventiili korpusesse, mis säästab kõrgusruumi.

K: Mis vahe on kiilu ja paralleelse väravaventiili vahel?

V: Voolurõhu reguleerimiseks kasutatakse paralleelseid paisuventiile, samas kui kõige sagedamini kasutatakse kiiluväravaid ventiile, mis võimaldavad vedelikke tihedalt sulgeda. Meie tõmbeventiilid on tööstusharu heaks kiidetud mitmesuguste rakenduste jaoks, alates naftast ja gaasist kuni tselluloosi ja paberini.

K: Mis on elastne kiiluklapp?

V: Elastne kiiluklapp on teatud tüüpi ventiil, millel on kiilukujuline ketassisustus, mis asub kahe kaldpesa vahel. Seda tüüpi väravaventiilid kasutavad kiilukujulist ketast, mis on valmistatud tugevast metallmaterjalist ja vooderdatud elastomeermaterjalidega, näiteks.

K: Mis on poolitatud kiiluvärava ventiil?

V: Split Wedge Gate Ventiilid on kompaktse disainiga, korpusega juhitavad kaheosalised väravad, mis tagavad usaldusväärse töö ja tihenduse. Sisse joodetud iste tagab kõvastunud istmematerjalide usaldusväärse tihendamise. Ökonoomne jõudlus tänu vastupidavale disainile, mis silub voolu üleminekuid, et minimeerida voolu turbulentsi.

K: Mis on tahke kiilventiil?

V: Ventiili sulgeelement on kiilukujuline ja koosneb tavaliselt kahest omavahel ühendatud plaadist. Kui kaks kiilplaati on kindlalt ühendatud (keevitatud), on need täiesti jäigad ja seda nimetatakse tahkeks kiiluks.

K: Mis on painduv kiiluklapp?

V: Paindlikud kiiluga väravaklapid. Flex Wedge ventiilil on ühes tükis optimeeritud väravakonstruktsioon, et tagada minimaalne istme lekkimine. Tuumarakenduste lai mitmekülgsus, mida võimaldavad lai valik suurusi ja rõhuklassid. Saadaval põkk-keevitusotstega.

K: Mis on kiilventiil?

V: Kiilväravaid ventiile kasutatakse tavaliselt sisse-välja ja isolatsiooniventiilidena nafta-, gaasi-, vee-, merevee- ja aurutorustikes. Neid kasutatakse täielikult avatud või täielikult suletuna ja need ei sobi gaasi reguleerimiseks.

K: Mis vahe on paralleelsel liugventiilil ja kiilventiilil?

V: Tänu oma laiadele tasapinnalistele istmetele ja istumisasendile ei nõua paralleelne liugvärav ketta uuesti paigaldamist pärast kuumalt suletud klapi jahtumist. Kahe kettaga kiiluvärav võib selle pöördemomendiga konstruktsiooni tõttu nõuda selle uuesti paigaldamist pärast jahtumist kokkutõmbumise tõttu, mis võib vabastada varem piisava tihendi.

K: Millised on kiilventiilide eelised?

K: Kuidas kiilvärava klapp töötab?

V: Need ventiilid on tihendatud kiilukujulise sulgurelemendi abil – sellest ka nimi kiiluvärav (vt ka sulgekiilude tüüpe). Tänu oma konstruktsioonile võivad kiilventiilid voolata mõlemas suunas ja tihendada mõlemalt poolt.
