Kiilventiili värava tihenduspind on kiilukujuline, mis tähendab, et see on värava keskjoone suhtes nurga all. Värav surutakse klapivarrega kinni. Tüve tõukejõu suurenedes suureneb ka rõhk kiilukujulise värava tihenduspinnale, mis tekitab sundtihendi. See parandab madalsurvekandjate tihendamist. Lisaks avaneb värava tihenduspind kiiresti klapipesast eemale, vähendades tihenduspinna kulumist.
Toote spetsifikatsioon
| Nominaalne suurus | 2" ~ 48" (DN50 ~ DN1200) |
| Nominaalne rõhk | Klass 150–2500 (PN10–PN420) |
| Standardne: | API 600, API 603, ASME B16.34, ASME B16.25 |
| Korpuse materjal | Süsinikteras, Roostevaba teras, Legeerteras, Duplex roostevaba teras |
| Ühenduse lõpetamine | RF, BW, RTJ, |
| Operatsioon | Manuaalne, pneumaatiline, elektriline, hüdrauliline |
Peamised mõõtmed:Ühik: mm
|
DN |
L |
D |
|
|
PN10 |
PN16 |
||
|
40 |
165 |
150 |
150 |
|
50 |
178 |
165 |
165 |
|
65 |
190 |
185 |
185 |
|
80 |
203 |
200 |
200 |
|
100 |
229 |
220 |
220 |
|
125 |
254 |
250 |
250 |
|
150 |
267 |
285 |
285 |
|
200 |
292 |
340 |
340 |
|
250 |
330 |
400 |
400 |
|
300 |
356 |
455 |
455 |
|
350 |
381 |
505 |
520 |
|
400 |
406 |
565 |
580 |
|
450 |
432 |
615 |
640 |
|
500 |
457 |
670 |
715 |
|
600 |
508 |
780 |
840 |
|
700 |
610 |
895 |
910 |
|
800 |
660 |
1015 |
1025 |
|
900 |
711 |
1115 |
1125 |
|
1000 |
811 |
1230 |
1255 |
|
1200 |
/ |
1455 |
1485 |

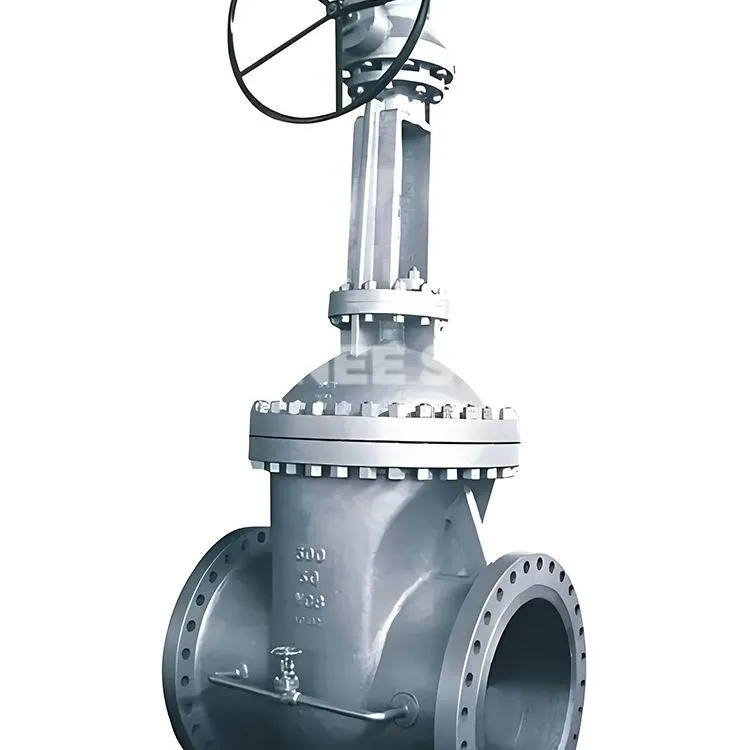

Kiilvärava ventiil


KKK
Q1: Millised sertifikaadid teil on?
V: Meil on ISO 9001 ja CE sertifikaadid.
Q2: kas ma saan tasuta proove?
V: Jah, tasuta näidiseid saab pakkuda.
Q3: Kas tootel võib olla oma logo?
V: Jah, olenevalt tellimuse kogusest on saadaval lihtsad logokujundused.
Q4: Kas mul on oma kohandatud toode?
V: Jah, värvi, suuruse, märkide jne kohandamine on saadaval.
Q5: Kas saate toota tooteid vastavalt minu joonisele?
V: Jah, me saame toota tooteid vastavalt teie joonisele.
Q6: Kui pikk on teie tarneaeg?
V: Üldiselt on see umbes 30-45 päeva, olenevalt tellimuse kogusest.
