API 602 GLOBE VENSIVILID Kirjeldus
API 602 on eristandard terasest gloobuse ventiilide, väravaventiilide ja kontrollventiilide jaoks, mille nominaalne suurus on väiksem kui DN100 (4 tolli), mille on sõnastatud Ameerika Petroleumi instituudi (API) {. a602 gloobuvantidega, millel on kõrgpinge pitseerimise ja korrosiooni takistus:
Omadused
Kõrgsurve tihendamine
Klapi ketas ja klapi iste keevitatakse karbiidiga (näiteks stelliit), rõhutakistusega klassi 2500 naela (42MPa) .
Läbis API 598 range lekkekatse (nullmulli taseme pitser) .
Kompaktne struktuuri eelis
Võrreldes BS1873 standardiga lühendatakse klapi kere pikkus 20%, mis sobib kollektori paigutamiseks piiratud ruumiga .
Pööratud tihendi kujundus toetab pakkimise asendamist rõhu all, vähendades seisakuid .
Korrosioonikindel disain
NACE MR0175 sertifitseeritud materjalid (näiteks dupleksiteel) on kõrge väävli töötingimuste jaoks kohustuslikud .
Keemiline sööde on kohandatud PTFE voodriga klapi istmega, mis on vastupidav happe- ja leelise korrosiooni suhtes .
LOW takistusvariant
Directs Vooluklapi (Y-tüüp) on 60% madalam voolutakistus ja sobib keskkonnas, mis sisaldab tahkeid osakesi .
Nurgakeskventiil asendab 90 -kraadiseid küünarnukke torujuhtme paigutuse optimeerimiseks
API 602 GLOBE klapid Spetsifikatsioon
|
ese |
väärtustama |
|
Rakendus |
Üld- |
|
Sadamasuurus |
1/2''-2'' |
|
Garantii |
1 aasta |
|
Lähtekoht |
Hiina |
|
Mudelnumber |
Z61Y |
|
Võimsus |
Käsiraamat |
|
Meediumitemperatuur |
Normaalne temperatuur |
|
Kaubanimi |
Gnee |
|
Struktuur |
Maakera |
|
Meedium |
Vesi |
|
Kohandatud tugi |
OEM, ODM, OBM |
|
Surve |
1,6/2,5/4,0MPa |
|
Pakkimine |
Puidukompe |
|
Töösurve |
Klass150 ~ 800, 900 1500 |
|
Ühendus |
Pistikupesa keevisõmblus/npt keermestatud/äärik |
|
Kehamaterjal |
WCB |
|
Istmerõngas/vars/ketas |
Roostevaba teras |
|
Materiaalne |
A105/F304/F316 |

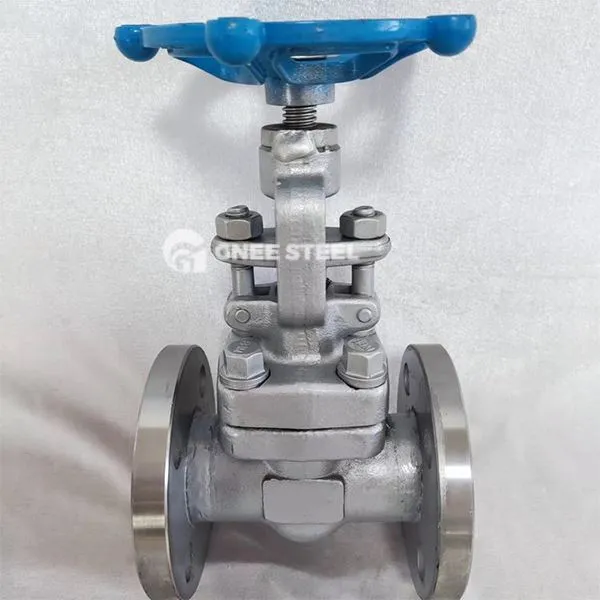

API 602 GLOBE VENST
Rakendused
| I tööstus | Rakendused | Tehnoloogia kohandamine |
|---|---|---|
| Naftakeemiline | Instrumendi juurventiil (primaarne lähteklapp), kõrgsurvetorustik | Klass 800/2500 naela rõhutakistus + kõva tihedus |
| Elektrilisus ja energia | Elektrijaama kõrge temperatuuriga auru juhtimine (vähem või võrdne 425 kraadi) | Kroom-molübdeeni teras keha + sulami pitser |
| Fine kemikaalid | Väike voolukeskmine proovivõtmine (nõel -stoppklapp, DN vähem või võrdne 25 mm) | Täpsus nõelaklapi ketas + peen keerme reguleerimine |
| Nafta ja gaasi kaevandamine | Kaevupea kõrgsurve kontrollventiil | Klass 1500 naela+h₂s vastupidav materjal |
| Nukleaarne võimsus | Tuumakvaliteediga torujuhtme eraldamine (keraamiline kuuliga suletud stoppklapp) | Kogu metalli tulekindel struktuur |
