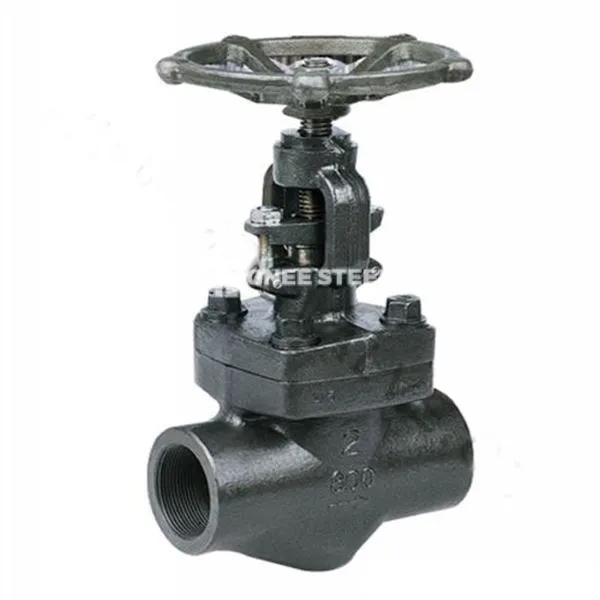

API 602 Rõhutihendi gloobuse klapp

API 602 Rõhutihendi gloobuse ventiil on omamoodi väike läbimõõt, kõrgsurvega sepistatud terasest gloobuva klapp vastavalt American Petroleumi instituudi (API) standardile 602, mis on mõeldud kõrge temperatuuri ja kõrgrõhu töötingimuste jaoks . selle põhifunktsioon on süsteemimeediumirõhu kasutamine klapi (Survekese tihendi) {4 {4 {4 {4 {4 {4 {4 {

Struktuuriomadused

Klapi korpuse ja kapotiühendus (surve iseseisv struktuur):

Kapoti ja klapi korpus, kasutades rõhu iseseisvat kujundust, sisemist söötmerõhku painduvale grafiidi tihendit või metalli tihendit, seda suurem on rõhk, seda tihedam on tihedam .

Kapseldatud tihendi struktuur lihtsustab hooldust, ilma et oleks vaja traditsioonilist äärikupolt kinnitada .

Pitseri kujundus:

Iste ja klapp: istmerõngas kinnitatakse keermetega klapi korpuse külge ja klapi tihenduspind paikneb kõva sulamiga (e . g . stelliitide sulam) või keraamikaga, mis on vastupidav . suhtes. suhtes vastupidav.

Varretihend: valikuline pakkimistihend (painduv grafiit/PTFE) või Bellows pitser (toksilise/tuleohtliku söötme null leke) .

Ühendusmeetod:

Socket Weld (SW) või Butt Weld (BW) pordid on esitatud standardina kõrgsurve väikeste läbimõõduga torujuhtmete jaoks (tavaliselt DN vähem või võrdne 50mm/nps-ga või võrdselt 2 ") .

Sõidumeetod:

Käsitsi (käsiratas), pneumaatilised või elektrilised ajamid erinevate töönõuete täitmiseks .

1. kujundamine ja tootmine
API 602, BS5352, ASME B16.34
2. ühenduse lõpp
Socket Weld End (SW): ASME B16.11
Keermestatud lõpp (NPT): ASME B 1.20.1
Butt-Weld End (BW): ASME B16.25
Ääriku lõpp (RF/RTJ): ASME B16.5
3. test ja kontroll
API 602, API 598
4. kujunduse kirjeldus
Poltitud kapot (BB),
Keevitatud kapot (wb),
Väljas kruvi ja ikke (OS & Y)
5. peamised materjalid:
A105, LF2, F5, F11, F22,
304(L),316(L),F347,F321,
F51, sulamist 20, Monel



API 602 Rõhutihendi gloobuse klapp



Eelised

Kõrgsurve tihendamise usaldusväärsus:

Rõhu enesekindla tihendistruktuur tagab, et mida kõrgem on keskmine rõhk, seda tihedam on tihendus, vähendades lekke ohtu .

Kõrge temperatuur ja kõrgrõhutakistus:

Sepistatud terasventiili korpus ja karastatud tihenduspind, et kohaneda ekstreemsete tingimustega (näiteks auru, kõrge temperatuuriga õli) .

Mugav hooldus:

Tihendi asendamise hõlbustamiseks eemaldatav istmerõnga kujundus vähendage hoolduskulusid .

Pikk elu:

Klapiklapi vertikaalne liikumine vähendab tihenduspinna kulumist, pikendades kasutusaega .

Kohaldatavad tööstused

Naftakeemia:

Kõrgsurve auru-, nafta- ja gaasitorustikud õli rafineerimistehastes ja pragunemisüksustes .

Energiaenergia:

Soojuelektrijaama katla söödavesi, aurusüsteem; Tuumaenergia kõrge temperatuur ja kõrgrõhu söötme juhtimine .

Keemiline ja väetis:

Kõrgsurve reaktsiooni torujuhtme ja söövitav keskmine piirmoodul ammoniaagi ja karbamiidi tootmisel .

Nafta ja gaasiülekanne:

Platvormi Wellheadi juhtimine, kõrgsurve kogumine torujuhtme võtmesõlmed väikese läbimõõduga .
