Reguleerivad ventiilidkasutatakse keskkonna voolukiiruse, rõhu või temperatuuri dünaamiliseks reguleerimiseks protsessi juhtimise saavutamiseks;rõhualandusventiilidTeisest küljest kasutatakse spetsiaalselt süsteemi ülerõhu kaitseks, vabastades passiivselt survet, et tagada seadmete ohutus.
Funktsionaalne positsioneerimine
A reguleeriv ventiilon protsessijuhtimissüsteemi täiturmehhanism. Kontrollerilt signaale vastu võttes (nt 4-20mA) reguleerib see aktiivselt ventiili ava, et täpselt reguleerida protsessi parameetreid, nagu voolukiirus, rõhk ja keskkonna temperatuur, tagades stabiilse ja tõhusa tootmise. Seda leidub tavaliselt keemia-, energia- ja farmaatsiatööstuse automatiseeritud süsteemides.
A rõhualandusventiilon ohutuskaitseseade. Tavaliselt suletud, avaneb see automaatselt rõhu vabastamiseks ainult siis, kui süsteemi rõhk ületab seatud väärtuse. See sulgub uuesti pärast rõhu normaliseerumist, vältides seadmete kahjustamist ülerõhu tõttu. See on passiivselt reageeriv klapp.
Juhtimismeetodid ja tööloogika
Operatsioon areguleeriv ventiiljuhitakse välise signaaliga, mis võimaldab pidevat ja täpset avanemist reguleerida. Näideteks on pneumaatilised membraanventiilid ja elektrilised reguleerimisventiilid, mis rõhutavad reageerimiskiirust ja juhtimise täpsust.
Survealandusventiilidavanevad ja sulguvad automaatselt siserõhumuutuste alusel, välist juhtimist ei vaja. Nende avanemisaste on tavaliselt võrdeline ülerõhu tasemega (proportsionaalne rõhulangetus) või avanevad kiiresti ja täielikult pärast seatud väärtuse saavutamist (ohutusalandustüüp), rõhutades töökindlust ja töökiirust.
Kas hankite oma projekti jaoks ventiilid?Hankige kohe{0}}reguleerimis- ja surveventiilide tehasepoolsed hinnapakkumised.
Võrdlustabel: reguleerventiil vs. surveventiil
| Funktsioon / aspekt | Reguleeriv ventiil | Vabastusklapp |
| Esmane funktsioon | Protsessi juhtimine. Reguleerib rõhku, temperatuuri, taset või voolu, muutes voolukiirust. | Ohutuskaitse. Seadme kahjustamise vältimiseks vabastab kandja, kui süsteemi rõhk ületab eelseadistatud väärtuse. |
| Tööomadused | Pidev modulatsioon. Pistik jääb signaali põhjal mis tahes asendisse vahemikus 0–100% (drossel). | Proportsionaalne või kiire avamine. Avaneb määratud rõhul ja istub uuesti, kui rõhk naaseb ohutusse vahemikku. |
| Käivitusmeetod | Väline jõud. Tavaliselt käitatakse pneumaatiliste, elektriliste või hüdrauliliste ajamite abil. | Isekäituv-(meediatoitel). Toetub sisemise vedrujõu ületamiseks kandja survele. |
| Juhtimissüsteemi integreerimine | Suletud-tsükli juhtimine. Nõuab andureid (saatjaid) ja kontrollereid (PLC/DCS). | Sõltumatu toimimine. Passiivne reaktsioon; ei nõua väliseid signaale ega juhtkontuure. |
| Töösagedus | Äärmiselt kõrge. Pidev mikro-reguleerimine süsteemi töö ajal. | Äärmiselt madal. Töötab ainult ebatavaliste tingimuste või ülerõhu sündmuste korral. |
| Pitseerimisstandardid | Klassifitseeritud klasside järgi. Võimaldab jälgede leket (nt ANSI klass IV/VI). | Äärmiselt range. Peab hoidma peaaegu-null-lekke kuni seatud rõhu saavutamiseni. |
| Surve langus | Märkimisväärne. Loob reguleerimise saavutamiseks rõhulanguse drosseliga. | Minimaalne. Tavalise töötamise ajal jääb suletuks; ei põhjusta rõhu langust enne, kui see avaneb. |
| Paigalduskoht | Paigaldatud protsessitorustiku südamiku vooluteele. | Paigaldatakse surveanumatele, pumba väljalaskeavadele või ülerõhule kalduvatele sõlmedele. |
| Reageerimiskiirus | Sõltub täiturmehhanismist ja asendiregulaatorist (tavaliselt sekundites). | Äärmiselt kiire. mehaaniline reaktsioon; kohene tegevus süsteemi kaitsmiseks. |
| Tüüpilised rakendused | Keemilise voolu reguleerimine, soojusvaheti temperatuuri reguleerimine, õli- ja gaasirõhu vähendamine. | Katla ohutu tühjendus, hüdrosüsteemi ümbersõit, akumulatsioonipaagi hingamiskaitse. |

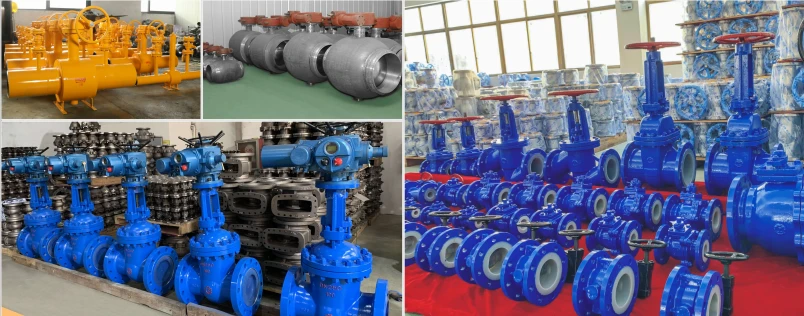

GNEE Valve töötuba
KKK
Mis on kahte tüüpi kaitseventiilid?
Hüdraulikasüsteemides on tavaliselt kahte tüüpi kaitseklappe:otsenäitleja ja piloot. Õige valimine võib probleeme ennetada ja teie süsteemi paremini töötada.
Milleks reguleerimisventiili kasutatakse?
Kõige tavalisem reguleerimisventiilide rakendus onauru, vee ja muude vedelike ja gaaside allavoolu rõhu vähendamine, mis voolavad läbi toru või süsteemi.
Mis on elektriline reguleerimisventiil
Elektriline reguleerventiil on tööstusautomaatika juhtimissüsteemide südamikud, mis on täpselt kokku pandud elektrilisest ajamist ja klapi korpusest. Elektrienergia jõul reguleerivad nad pidevalt ventiili avanemist, kontrollides täpselt selliseid põhiparameetreid nagu voolukiirus, temperatuur ja torujuhtme keskkonna rõhk. Neid kasutatakse laialdaselt naftakeemia-, energia-, metallurgia- ja keskkonnakaitsetööstuses.
