Põhiline erinevusvaiksed tagasilöögiklapidjatagasilöögiklapidpeitub nende sulgemismehhanismis ja mürakontrollis: vaiksed tagasilöögiklapid tagavad sujuva sulgemise aeglase-sulgumise või aksiaalse libisemise kaudu, vähendades tõhusalt veehaamri lööke ja müra; Pööravad tagasilöögiklapid aga sõltuvad klapikettast, mis pöörleb ümber telje, et avada ja sulguda, mis võib sulgemise ajal kergesti põhjustada lööke ja veehaamrit, mille tulemuseks on suurem töömüra.
Klapi ketas atagasilöögiklappon kettakujuline- ja pöörleb avamiseks ja sulgemiseks liigendmehhanismi abil ümber tihvti. Kui keskkond liigub edasi, surub see klapiketta avanema, mille tulemuseks on madal voolutakistus ja madal rõhulangus, mistõttu sobib see suure -läbimõõduga torujuhtmesüsteemide jaoks.
Kui aga sööde voolab tagasi või pump äkitselt seiskub, pöörleb klapiketas oma raskuse ja vastupidise rõhu all kiiresti tagasi klapipesale, põhjustades kergesti tugeva löögi, mis toob kaasa veehaamri ja kõrge -detsibellimüra. See mõju ei häiri mitte ainult elanikke, vaid võib pikemas perspektiivis kahjustada ka torusid, liitekohti ja pumbaseadmeid.
Vaiksed tagasilöögiklapidei ole aga lihtsalt "helikindlad", vaid saavutavad uuendusliku struktuuri kaudu katse{0}}juhitava ja etapiviisilise sulgemise. Levinud tüübid, nagu aeglased-sulguvad või aksiaalsed-vooluventiilid, hõlmavad kahe-astmelist sulgemisprotsessi: esiteks enamiku käigu kiire sulgemine, et tekitada esialgne ummistus; seejärel aeglane lõplik sulgemine hüdraulilise siibri, juhtava või vedruseadme kaudu, mis puhverdab oluliselt löögienergiat.
Mõned mudelid kasutavad klapiketta konstruktsiooni, mis libiseb aksiaalselt mööda keskjoont, mille tulemuseks on voolujooneline veevoolu kanal. Sulgemisprotsess välistab pöörlemislöögi, saavutades "vaikse" efekti, kusjuures töömüra on tavaliselt reguleeritud 40 detsibelli või alla selle.
Kas vajate valatud terasest pöörde- või roostevabast terasest vaikseid tagasilöögiklappe?Esitage oma tehnilised andmed tehasepakkumise saamiseks 1 tunni jooksul!
Atribuudid ja toimingute võrdlus
| Võrdlusüksus | Vaikne tagasilöögiklapp (mitte-slam) | Pöörake tagasilöögiklapp |
| Sulgemismehhanism | Kevad{0}}Abistatud(Aksiaalne lift või liblikas) | Gravitatsiooni/tagasivoolu juhitav(Hingedega ketas) |
| Sulgemiskiirus | Äärmiselt kiire(Suletakse enne voolu ümberpööramist) | Aeglasem(Suletakse pärast tagasipööramise algust) |
| Veehaamri leevendamine | Suurepärane(Eemaldab löögid ja tõusu) | Vaene(Kaldud valjule "kolinale" või plõksamisele) |
| Paigaldussuund | Universaalne(Horisontaalne, vertikaalne või kaldu) | Eelkõige horisontaalne(Vertikaalne on piiratud) |
| Tihendusjõudlus | Tihe; saadaval pehmete või metallist istmetena | Tavaliselt metallist{0}}istuv; kalduvus väikesele imbusele |
| Keerukus | Kõrgem (sisaldab vedrusid, juhikuid, täppisosi) | Lihtne (kere, ketas, hingetihvt) |
Tehnilised andmed ja jõudlus
| Parameetri kategooria | Vaikne tagasilöögiklapp | Pöörake tagasilöögiklapp |
| Voolutakistus / ΔP | Mõõdukas(Vedru ja juht on vooluteel) | Väga madal(Täis{0}}port; minimaalne takistus) |
| Tihenduskulumine | Minimaalne(Lühike käik, ühtlane istekoht) | Kõrgem(Hõõrdumine pöörde ajal) |
| Pragunemise rõhk | Veidi kõrgem (peab ületama vedru pinge) | Väga madal (vajab ainult ketta raskuse ületamiseks) |
| Hooldus | Mõõdukas (tavaliselt nõuab eemaldamist) | Suurepärane(Kapp võimaldab osade reavahetamist-) |
| Kasutusiga | Pikk(Kaitseb kogu torusüsteemi) | Mõõdukas (hingetihvt ja istmed kuluvad aja jooksul) |
| Suurus ja kaal | Kompaktne ja suhteliselt kerge | Mahukas ja raske (eriti suured äärikutega) |
Rakenduskeskkond ja majandus
| Üksus | Vaikne tagasilöögiklapp | Pöörake tagasilöögiklapp |
| Kohaldatav meedia | Puhas vesi, gaasid, kerged õlid | Vesi, nafta, kanalisatsioon väikeste tahkete ainetega |
| Tüüpilised stsenaariumid | Kõrghooned-, pumbad, VFD-süsteemid | Kommunaalkanalisatsioon, Keemiatehased, Torustikud |
| Töömüra | Vaikne / tühine | Kõrge (tugev vibratsioon löömise ajal) |
| CAPEX (esialgne kulu) | Kõrgemad (täppistöötluse ja vedrukulud) | Ökonoomne(Lihtne ülekandmine; kulutõhus-) |
| Paigalduskulu | Madalam (kompaktne; vähem tööjõudu/tuge vaja) | Kõrgem (vajab tugevat tuge ja rohkem ruumi) |

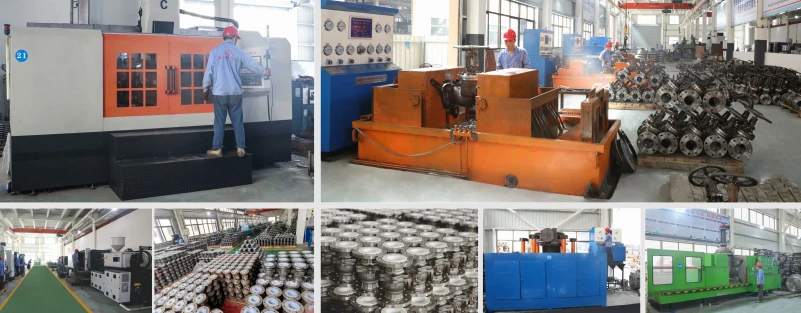

GNEE tagasilöögiklappide tehas
KKK
Milleks vaikseid tagasilöögiklappe kasutatakse?
Vaikne tagasilöögiklapp on suure jõudlusega{0}}lahendus, mis on spetsiaalselt loodudminimeerida veehaamrit ja vähendada süsteemi müra. See sobib ideaalselt kasutamiseks veevarustuses, HVAC-süsteemides, tulekaitses ja tööstuslikes torustikes.
Kuidas testida tagasilöögiklappi?
Klapi kinnitamine: paigaldage tagasilöögiklapp nii, et voolunool osutab vedeliku voolu suunas. Seejärel keerake see oma kohale ja kinnitage kõik tükid. Testige ventiili:Laske vedelikul voolata, et kontrollida, kas tagasilöögiklapp töötab ettenähtud viisil.
