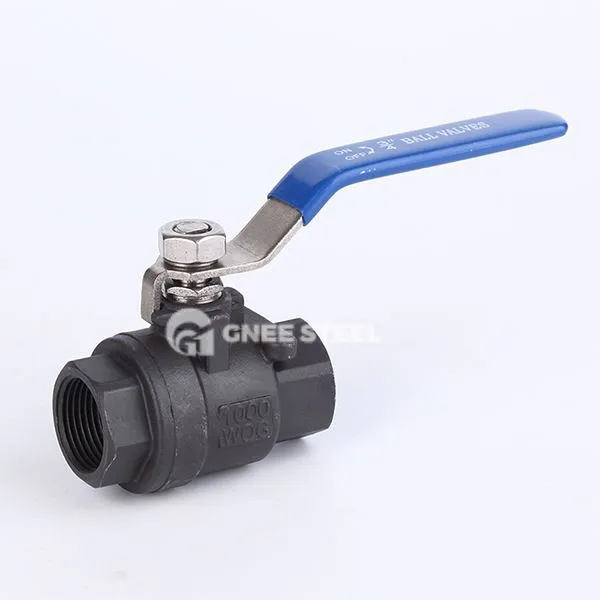

2 -osaline süsinikterast kuuliklapi kirjeldus
Kaheosaline süsinikterast kuulventiil on tööstuskepp, millel on jagatud klapi kere konstruktsioon. Põhikeha on valmistatud süsinikterasest (näiteks WCB, A105). Põhi- ja lisaklapi kehad on ühendatud poltide või keermetega ning pall pöörleb 90 kraadi, et saavutada keskmise sisselülitusjuhtimine.
Funktsioonid
TÄHELEPANU PEATUD
Klapi istme/palli saab asendada lisaklapi korpuse lahtivõtmisega (võrreldes üheosalise tüübiga, torude eemaldamine pole vaja);
täis vool
Voolutakistuse koefitsient on ≈ sirge toru ja voolukadu saab eirata;
High pitseerimise usaldusväärsus
Topeltklapi korpuse poldi eelkoormus suurendab tihendusrõhu suhet (parem kui üheosaline tüüp);
VervessAtiilne Adaptsioon
Klapi varre ülaosa on ISO 5211 kõrge platvorm, mis sobib pneumaatiliste/elektriliste ajamitega.
2 -osaline süsinikterast kuuliklapi spetsifikatsioon
Rõhutase: klass 150 ~ 600 (vastab PN20 ~ PN100);
Läbimõõt vahemik: NPS 1/4 "~ 12" (DN6 ~ DN300);
Ühendusmeetod:
Keermestatud ühendus: NPT, BSPT standard (vähem või võrdne NPS 2 ");
Äärikuühendus: ANSI B16.5 äärik (suurem kui NPS 2,5 ");
Temperatuuri piir:
Standardne süsinikterasventiili korpus: -29 kraad ~ 232 kraad (WCB/A105);
Kõrge temperatuuriga kõva tihendi tüüp: väiksem või võrdne 550 kraadi (metallist iste);
Lekkestandard: tihendamiskatse vastab API 598 VI klassile (null leke).
2 -osaline süsinikterast kuuliklapp laos
Rakendused
Tööstusprotsessi kontroll
Keemiliste torujuhtmete söövitav sööde (happe, leelise lahus);
Madala rõhuga aurusüsteemide sisselülitamine (vähem või võrdne 232 kraadi).
Energia ülekande- ja jaotussüsteem
Maagaasi haru torustik (klass 300 keermestatud ühenduse tüüp);
Kütuse ülekandetorustik (antistaatiline struktuur plahvatuskindel).
Compacti seadmete integreerimine
Kosmose piiratud stsenaariumid, näiteks soojusvahetusüksused ja pumbajaamad.
