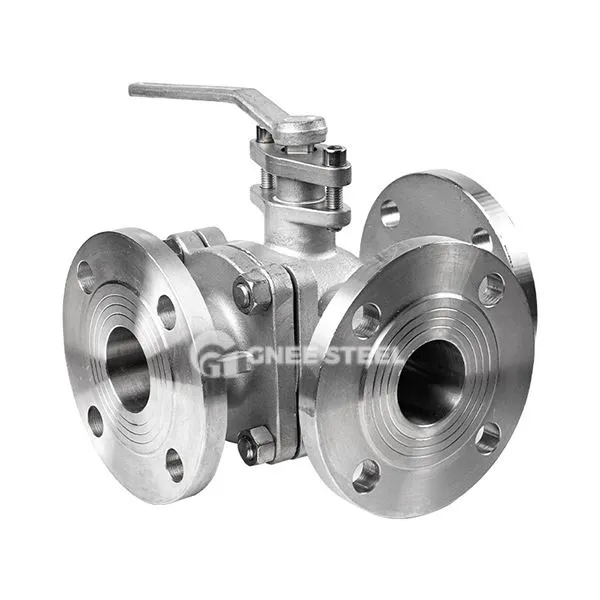

Kolmesuunaline ääristatud kuulventiilide kirjeldus
Kolmesuunaline ääriku kuulventiil on tööstusventiil, mida kasutatakse peamiselt vedelike voolu suuna, ümbersuunamise või ühinemise kontrollimiseks. See kontrollib vedelikku sisemist kuuli pöörates. Seda kasutatakse laialdaselt nafta, keemiatööstuse, elektrienergia, metallurgia, linnaehituse, ravimi, toidu jms valdkonnas, mis sobib eriti ekstreemsete töötingimuste jaoks, nagu näiteks kõrge rõhk, kõrge temperatuur ja kõrge voolukiirus.
Kolmesuunaline ääristatud kuulventiilide spetsifikatsioon
|
DN (MM) |
DN15-DN200 |
|
Nominaalne rõhk (MPA) |
1.0MPA (pn10) - 6.4 mPa (PN64) |
|
Kohaldatav temperatuur |
PTFE150C, PPL200C, metalli kõvatihendi 425 kraad |
|
Kohaldatav vahend |
vesi, õli, aur, hape ja leelised |
|
Ühendusmeetod |
äärik |
|
Klapi korpus |
valatud teras, roostevaba teras (304, 316, 316L), dupleksiteel jne. |
|
Klapiplaat |
Roostevaba teras (304, 316, 316L), dupleksiteel jne. |
|
Klapi vars |
Roostevaba teras (304, 316, 316L), dupleksiteel jne. |
|
Pakkimine |
PTFE, kõrge temperatuur ppl, metalli kõvatihend jne. |
Kolmesuunalised ääristatud kuulventiilid laos
Funktsioonid
Paindlik voolujuhtimine
T-tüüpi tee mõistab ümbersuunamist, ühinemist või keskmise segamist (näiteks keemilise reaktori sööda valmistamine);
L-tüüp lülitab voolu suunda kiiresti (näiteks varustuse torujuhtme vahetamine);
Kõrge usaldusväärsuse disain
Neljapoolne klapi istme tihendusstruktuur, vähem äärde liidesed ja vähendatud lekkepunktid;
Tulekindel disain (API 607) ja klapi õõnsuse automaatne rõhu leevendamise funktsioon;
Madal voolutakistus ja energiasääst
Täis läbimõõduga disain, voolutakistuse koefitsient on ainult 1/10 sama läbimõõduga stoppklapist;
Mugav hooldus
Moodulklapi iste toetab veebipõhist asendamist ilma torujuhtmete lahtimakseta.
Rakendused
Naftakeemiatööstus : rafineerimistehase katalüütilise pragunemisüksuse (väävli korrosioonikindlus) ümbersuunamise kontroll;
Energia ja võimsus : auru jaotussüsteem (kõva tihendi rõhutakistus PN64, temperatuur 566 kraadi);
Keskkonnavee töötlemine : reoveetaimede reagendi lisamine ja segamine (happe ja leelise keskmise vastupidavus);
Metallurgiline tööstus : kõrgtemperatuuriga sula soolatorustik (L-tüüpi struktuur kiire vastus).
