kuuliklapi ääriku lõpp kirjeldus

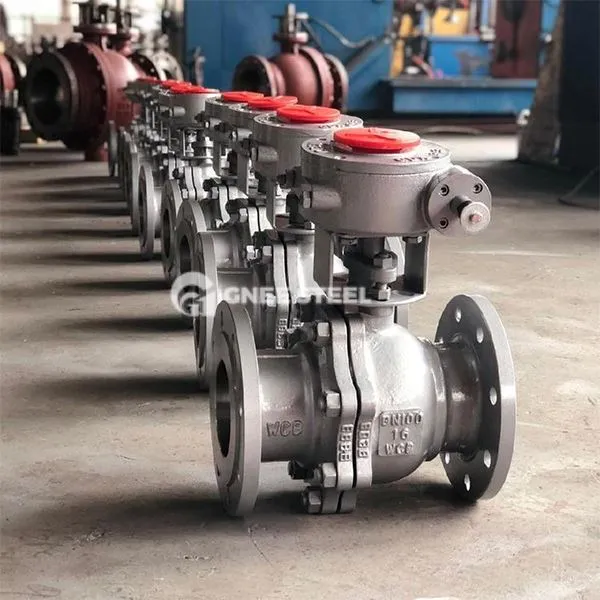

Ääriku lõpp -kuuliklapp on kuulventiil, mis on ühendatud torustikusüsteemiga äärikuühenduse kaudu. Selle südamiku avamine ja sulgemise osa on ümmarguse auguga pall, mis võib saavutada keskmise täieliku avatud\/tiheda juhtimise 90 -kraadise pöörde kaudu.
Põhikomponendid
VALVE KOHA JA VÄLJA: Ääriku ots võtab vastu standardääriku (näiteks ANSI, DIN), et tagada kindel ühendus torujuhtmega ning hõlbustada paigaldamist ja lahtivõtmist; Ball ja klapi iste: pall on enamasti valmistatud roostevabast terasest või sulamist ning klapi iste võtab kasutusele PTFE või metallist kõvaketta, mis sobib kõrge rõhu, kõrge temperatuuri ja söövitava söötme jaoks; Valve vars ja ajami: see toetab manuaalset (käepidet) või automaatset (pneumaatilist\/elektrilist) draivi ning edastab kuulile pöördemomendi avamise ja sulgemise lõpuleviimiseks.
Tööpõhimõte
Avamine ja sulgemismehhanism
Palli pööratakse 90 kraadi, pöörates klapi varre, nii et palli läbi auk joondaks torujuhtmega (täielikult avatud) või vertikaalse (täielikult suletud), et saavutada keskmine vool või piir.
Äärikuühendus tagab keskmise lekke vältimiseks klapi ja torujuhtme vahelise tiheduse.
Põhifunktsioonid
LOW voolutakistus ja kõrge tihendus
Täispuuritud disain muudab vedeliku takistuse sirge toru lähedale, vähendades rõhukadu;
PTFE klapi iste saavutab toatemperatuuril nulllekke ja metalli kõvatihendi temperatuuritakistus on kuni 450 kraadi , mis sobib karmideks töötingimuseks.
Ease töö ja vastupidavus
9 0 Kraadi kiire avamine ja sulgemine võib tööaeg olla nii lühike kui 0,05 sekundit, mis on parem kui mitme pöörde pöördeventiilid, näiteks väravaventiilid ja stoppventiilid;
Moodulkonstruktsioon toetab kiiret hooldust ning tööiga võib ulatuda tuhandete avade ja sulgemisteni.
Kogune kohanemisvõime
Ääriku ots ühildub mitmesuguste rahvusvaheliste standarditega (näiteks GB, HG, JIS) ja sobib erinevate torustikusüsteemide jaoks;
See saab käsitseda vedelikke, gaase, auru ja osakesi sisaldavaid söötmeid (näiteks kanalisatsioon ja viljaliha).
kuuliklapi ääriku lõpp spetsifikatsioon
- Suurus: 1\/2 '' - 4 '' '
- Puhumise tõend tüvi
- Peen valamine
- Täisport
- ISO kinnituspadja
- Näost näkku: ANSI B16.10 \/ JIS B2002 \/ DIN PN 16-40
- Tuletõrjevastane disain on saadaval ACC: API607
- Äärikustandard: ASME 16,5 \/ JIS B2220 \/ DIN 2633
- Kujundus vastab ASME B16.34
- Kontroll ja test: API 598
kuuliklapi ääriku lõpp
Rakendused
õli ja gaas
Nafta- ja gaasitorustike hädaolukord, mahutitele juurdepääsu kontroll, kõrge rõhu vastupidavus (klass 300) ja vesiniksulfiidi korrosioon.
Keemiline ja farmatseutiline
Reaktori materjali eraldamine, tugev happe- ja leeliseline keskmine transport, sanitaarse tihendamise nõuete täitmine.
Veeravi ja keskkonnakaitse
Reoveepuhastussüsteemi avamine ja sulgemine, tahke osakeste vedeliku juhtimine, et vältida klapi segamist.
Energia ja elekter
Katla aurutorustiku ja gaasiülekandesüsteemide kiire väljalülitus, mis sobib kõrge temperatuuri ja kõrgrõhu tingimuste jaoks
