Toodete kirjeldus

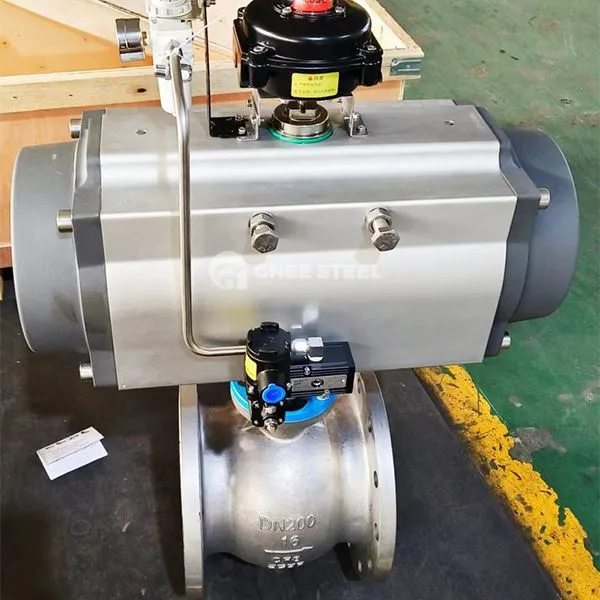

Topelt ekstsentriline v - pordi kuuliklapp on Metall - suletud tööstusjuhtme juhtventiil Kasutatakse peamiselt sellistes tööstusharudes nagu teras, alumiinium ja elektritootmine. See on mõeldud jaokskarmid teenindustingimused, sealhulgas gaas, õli ja sööde, mis sisaldavad tahkeid osakesi, koos standardsete spetsifikatsioonidega, mis hõlmavad DN40 kuni DN1600.
Omadused
1. tihenduspaar (klapi südamik ja iste) - kahekordne - metallkonstruktsioon saavutab kõva metalli sfääriline rõnga tihendamine, tagades tulekindel ja plahvatus - tõend jõudlus.
2. tihe tihendusmehhanism - sfääriline liini kontakt klapi südamiku ja istme vahel koos 3D ekstsentrilisus, saavutab nullleke.
3. kulumise kompensatsiooni kujundamine - tihenduspaar sisaldab kompensatsioonitoetus. Kui kulumine toimub aja jooksul, lõdvestage lihtsalt Piirake polt käeratta poolel, sulgege klapp veidi kaugemale ja hoidke usaldusväärset tihendust, pikendades kasutusaja.
4. vahetatav iste - tihendusküljes Istme reguleerimiseks või asendamiseks saab eemaldada, võimaldades klapi jätkuvat kasutamist. See väldib ühist küsimustkogu klapi asendamine Siti rikete tõttu.
Toodete spetsifikatsioon
Suuruse vahemik:DN25 ~ 900mm NPS1 "~ 36"
Surve:PN1.0 ~ 25MPA klass150 ~ 1500
Kerematerjal:CF8, CF8M, CF3, CF3M, a 890 4 a, sulamist teras
Operatsioon:Käsitsi, ussi käik, hüdrauliline, elektriline, pneumaatiline, elektriline - hüdrauliline jne.
Standard: ANSI, API, DIN, EAC, JIS, CE, ISO, EN, GB
| Rõhk Cl | Läbimõõt | Mõõtmed (MM) | ||||||||
| Dn | NP -d | L | D | D1 | D2 | n-d | b | f | ||
| Äärik | Bw | |||||||||
| Klass 900 PN150 | 50 | 2 | 368 | 368 | 216 | 165.1 | 92 | 8-Φ26 | 38.5 | 7 |
| 65 | 2.5 | 419 | 419 | 244 | 190.5 | 105 | 8-Φ29 | 41.5 | 7 | |
| 80 | 3 | 381 | 381 | 241 | 190.5 | 127 | 8-Φ26 | 38.5 | 7 | |
| 100 | 4 | 457 | 457 | 292 | 234.9 | 157 | 8-Φ32 | 44.5 | 7 | |
| 125 | 5 | 559 | 559 | 349 | 279.4 | 186 | 8-Φ35 | 51 | 7 | |
| 150 | 6 | 610 | 610 | 381 | 317.5 | 216 | 12-Φ32 | 56 | 7 | |
| 200 | 8 | 737 | 737 | 470 | 393.7 | 270 | 12-Φ39 | 63.5 | 7 | |
| 250 | 10 | 838 | 838 | 545 | 469.9 | 324 | 16-Φ39 | 70 | 7 | |
| 300 | 12 | 965 | 965 | 610 | 533.4 | 381 | 20-Φ39 | 79.5 | 7 | |
| 350 | 14 | 1029 | 1029 | 640 | 558.8 | 413 | 20-Φ42 | 86 | 7 | |
| 400 | 16 | 1130 | 1130 | 705 | 615.9 | 470 | 20-Φ45 | 89 | 7 | |
| 450 | 18 | 1219 | 1219 | 785 | 686 | 533 | 20-Φ51 | 102 | 7 | |
| 500 | 20 | 1321 | 1321 | 855 | 749.5 | 584 | 20-Φ55 | 108 | 7 | |
| 600 | 24 | 1549 | 1549 | 1040 | 901.5 | 692 | 20-Φ68 | 140 | 7 | |
| Rõhk CL | Läbimõõt | Mõõtmed (MM) | ||||||||
| Dn | NP -d | L | D | D1 | D2 | n-d | b | f | ||
| Äärik | Bw | |||||||||
| Klass 1500 PN260 | 25 | 1 | 254 | 254 | 150 | 101.6 | 51 | 4-Φ26 | 28.5 | 7 |
| 40 | 1.5 | 305 | 305 | 180 | 123.6 | 73 | 4-Φ29 | 32 | 7 | |
| 50 | 2 | 368 | 368 | 215 | 165.1 | 92 | 8-Φ26 | 38.5 | 7 | |
| 65 | 2.5 | 419 | 419 | 245 | 190.5 | 105 | 8-Φ29 | 41.5 | 7 | |
| 80 | 3 | 470 | 470 | 265 | 203.2 | 127 | 8-Φ32 | 48 | 7 | |
| 100 | 4 | 546 | 546 | 310 | 241.3 | 157 | 8-Φ35 | 54 | 7 | |
| 125 | 5 | 673 | 673 | 375 | 292.1 | 186 | 8-Φ42 | 73.5 | 7 | |
| 150 | 6 | 705 | 705 | 394 | 317.5 | 216 | 12-Φ39 | 83 | 7 | |
| 200 | 8 | 832 | 832 | 483 | 393.7 | 270 | 12-Φ45 | 92 | 7 | |
| 250 | 10 | 991 | 991 | 585 | 482.6 | 324 | 12-Φ51 | 108 | 7 | |
| 300 | 12 | 1130 | 1130 | 675 | 571.5 | 381 | 16-Φ54 | 124 | 7 | |
| 350 | 14 | 1257 | 1257 | 750 | 635 | 413 | 16-Φ60 | 133.5 | 7 | |
| 400 | 16 | 1384 | 1384 | 825 | 705 | 470 | 16-Φ68 | 146.5 | 7 | |
| 450 | 18 | 1537 | 1537 | 915 | 774.5 | 533.5 | 16-Φ74 | 162 | 7 | |
| 500 | 20 | 1664 | 1664 | 985 | 832 | 584.5 | 16-Φ80 | 178 | 7 | |
